Промышленный pH-метр/ОВП-метр pH-4131 предназначен для измерения активности ионов водорода (рН) или окислительно-востановительного потенциала (ОВП) и температуры (Т) анализируемой жидкости в комплекте с проточной или погружной арматурой. Арматура может оснащаться ультразвуковой и струйной системами очистки. Дополнительно в рН/ОВП-метре имеется вход для подключения импульсного датчика расхода пробы (V).
Особенности pH-4131:
- рН-метр обеспечивает цифровую индикацию и графическое отображение измеренных значений pH и температуры или ЭДС и температуры, их пропорциональное преобразование в аналоговые выходные сигналы постоянного тока, обмен данными с компьютером по цифровому интерфейсу RS-485, сигнализацию о выходе измеряемых параметров за пределы заданных значений, а также архивирование измеренных параметров.
- Корпус рН-метра выполнен из ударопрочного полистирола и предназначен для настенного монтажа.
- Для анализа особо чистой воды рН-метр может комплектоваться гидропанелью ГП-4131, которая предназначена для предварительной подготовки анализируемой жидкости: фильтрации и стабилизации расхода через измерительную ячейку, а также для настройки рН-метра по буферным растворам.
- Функция диагностики состояния электродной системы через измерение сопротивлений измерительного электрода Rи и электрода сравнения Rср (при использовании пластмассовой арматуры типа АПП измерение Rср отключается через меню).
- Функция HOLD для фиксации выходных токовых сигналов и состояния реле.
- Функция управления системой очистки. Реле №3 назначено для включения очистки датчиков.
Области применения:
- теплоэнергетика;
- химическая;
- нефтехимическая;
- пищевая и другие отрасли промышленности.
Технические характеристики pH-4131
|
Наименование параметра
|
Значение параметра
|
|
Диапазон измерений pH
|
0...14 pH
|
|
Диапазон измерения ОВП
|
(-1500...+1500) мВ
|
|
Диапазон измерения температуры анализируемой жидкости
|
-10...+140°С (в зависимости от электрода)
|
|
Пределы допускаемой основной абсолютной погрешности:
|
|
- при измерении рН в комплекте с электродом типа ASP, ID, Polilyte
|
±0,05 рН
|
|
- при измерении рН в комплекте с электродом типа ЭСК-1, ЭС-1, SZ-1xx
|
±0,1 рН
|
|
- при измерении ОВП
|
±5 мВ
|
|
- при измерении температуры
|
±0,5°С
|
|
Пределы допускаемой дополнительной абсолютной погрешности при измерении рН:
|
|
- вызванной изменением температуры окружающего воздуха на каждые 10°С в диапазоне температур (5...50)°С, не более
|
±0,02 рН
|
|
- вызванной изменением температуры анализируемой жидкости на каждые 25°С (в режиме АТК) относительно 25 °С в диапазоне температур (0...95)°С, не более
|
± 0,05 рН
|
|
Давление
|
(0...6), (0...16) бар (в зависимости от электрода и температуры)
|
|
Длина кабеля от ИП до электродной системы
|
не более 10 м
|
|
Тип индикатора
|
жидкокристаллический графический
|
|
Параметры выходных сигналов:
|
|
- два аналоговых, программируемых
|
(0...5), (0...20), (4...20) мА (параметры выбираются программно заказчиком, предусмотрена функция билинейной шкалы)
|
|
- один цифровой
|
RS-485, протокол обмена ModBus RTU
|
|
- три дискретных
|
переключающий «сухой контакт», 240 В, 3 А (реле 1 - программируемое, реле 2 - сигнализация ошибки (alarm), реле 3 - управление системой очистки ЭС)
|
|
Область задания уставок по рН и температуре
|
во всём диапазоне измерения
|
|
Параметры режима очистки электрода:
|
|
- интервал включения очистки
|
от 0 до 999,9 ч
|
|
- длительность очистки
|
от 1 с до 9999 c
|
|
- время удержания выходных сигналов в неизменяющихся значениях на время очистки
|
от 0 до 999 мин
|
|
Диапазон измерения расхода пробы (при подключении импульсного датчика расхода пробы)
|
(0,9...48) л/ч
|
|
Интервал записи в архив
|
1 с
|
|
Емкость архива
|
1 год
|
|
Параметры питания
|
|
- от сети переменного тока (исполнение 220)
|
~(100...242) В, (47...63) Гц номинал 220 В, 50 Гц
|
|
- от сети постоянного тока (исполнение 24)
|
(18...36) В; номинал 24 В
|
|
Потребляемая мощность
|
|
- исполнение 220
|
не более 15 ВА
|
|
- исполнение 24
|
не более 15 Вт
|
|
Степень защиты от пыли и воды по ГОСТ 14254-2015
|
IР65
|
|
Материал корпуса
|
ABS пластик
|
|
Климатическое исполнение по ГОСТ 15150-69
|
УХЛ 4.2*, но при температуре (+5...+50)°С
|
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008
|
N2
|
|

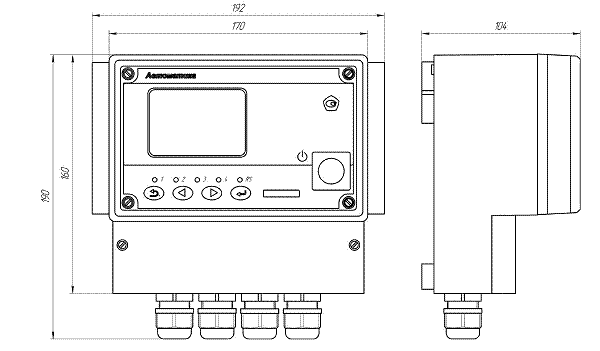

Габаритные размеры (ВхШхГ без элементов крепления и разъёмов)
|
190×200×105 мм
|
Масса
|
не более 1,6 кг
|
Электродная система (ЭС) подключается непосредственно к измерительному прибору (ИП). Типовая длина кабеля от измерительного прибора до электродной системы - 10 м.
Аксессуары:
- Комбинированный pH/ОВП-электрод.
- pH/ОВП-электрод.
- Арматура для установки рН-электродов.
- Гидропанель ГП-4131.
- Преобразователи интерфейса USB-RS485: ПИ-1, ПИ-4.
- Преобразователь Modbus в HART.
- Шкаф для установки pH/ОВП-метра, в том числе уличного исполнения с подогревом.
Программное обеспечение:
- Modbus-конфигуратор.
- Modbus OPC сервер.

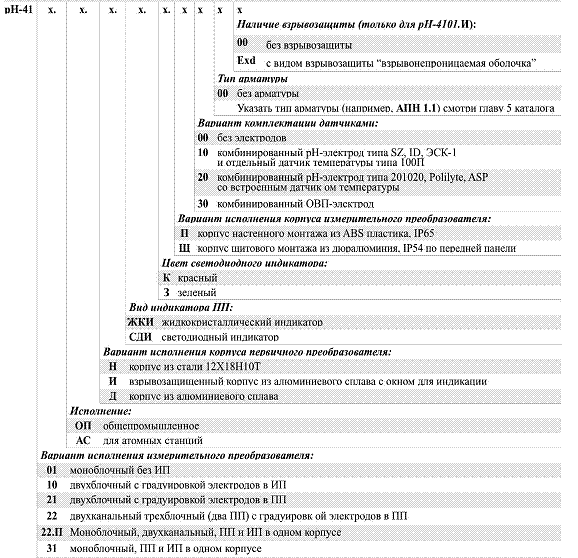

Шифр заказа
|
pH-4131
|
x.
|
x
|
x
|
|
|
|
|
| |
| |
|
|
|
Напряжение питания: 220 - ~(100...242) В переменного тока частотой 50 Гц (номинал 220 В, 50 Гц); 24 - =(18...36) В постоянного тока (номинал 24 В).
|
|
Тип арматуры: 00 - без арматуры; - Указать тип арматуры (например, АПН 1.1).
|
|
Вариант комплектации датчиками: 00 - без электродов; 10 - комбинированный pH-электрод типа SZ-1xx, ID или ЭСК-1 и отдельный датчик температуры типа 100П; 20 - комбинированный pH-электрод типа Polilyte, ASP, SZ-1150 со встроенным датчиком температуры; 30 - комбинированный ОВП-электрод.
|
|
Наименование прибора.
|
Документация для pH-4131 pH/ОВП-метр промышленный
pH-4131 промышленный pH, ОВП-метр. Габаритные размеры и варианты арматур.pdf
pH-4131 промышленный pH, ОВП-метр. Схема внешних соединений.pdf
pH-4131 ph-метр. Руководство по эксплуатации (.pdf)
pH-41XX рН-метры промышленные. Описание прибора (.pdf)
Опросный лист для заказа pH-41xx (.doc)
