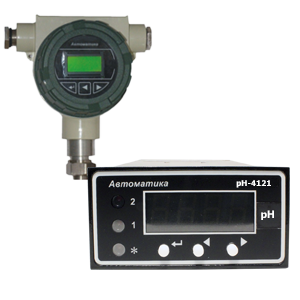

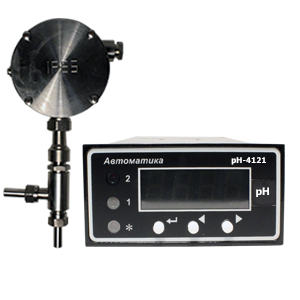

Промышленный pH-метр c удаленным первичным преобразователем pH-4121 предназначен для непрерывного автоматического измерения активности ионов водорода (рН) и температуры (Т) анализируемой жидкости в комплекте с проточной или погружной арматурой для комбинированного pH/ОВП-электрода. рН/ОВП-метр рН-4121.Э может быть использован для измерения окислительно-восстановительного потенциала (ОВП) в режиме прямого измерения напряжения.
Области применения: теплоэнергетика, химическая, нефтехимическая, пищевая и другие отрасли промышленности.
Особенности pH-4121:
— pH-4121 состоит из первичного преобразователя (ПП) и измерительного прибора (ИП) щитового монтажа. ПП состоит из электронного блока и арматуры, в которой установлена электродная система (ЭС).
— ПП может быть удален от ИП на расстояние до 800 м. ПП рН/ОВП-метра c индексом «Э» выпускается в двух исполнениях: ПП имеет моноблочное исполнение, когда электронный блок и арматура конструктивно объединены; ПП с разнесенными электронным блоком и арматурой. Может применяться в условиях воздействия специальных факторов.
— рН-метр осуществляет преобразование измеряемых параметров в унифицированный аналоговый выходной сигнал постоянного тока, обеспечивает обмен данными с компьютером по цифровому интерфейсу (только pH-4121), сигнализацию выхода измеряемых параметров за пределы заданных значений.
— рН/ОВП-метры pH-4121.Э.И-Ех (ПП в корпусе «И») имеют вид взрывозащиты «взрывонепроницаемая оболочка» с маркировкой «1Ex d IIB Т6 Х» по ГОСТ IEC 60079-1-2011.
— Градуировка прибора по буферным растворам выполняется в первичном преобразователе.
— рН/ОВП-метр с индексом «Э» отвечает повышенным требованиям по устойчивости к электромагнитным помехам и применяется там, где требуется надежная работа рН-метра в жестких условиях эксплуатации, а именно: при сложной обстановке по электромагнитной совместимости (ЭМС).
Технические характеристики pH-4121
|
Первичный преобразователь
|
|
|
Диапазон измерения pH
|
0...14
|
|
Предел допускаемого значения основной абсолютной погрешности
|
|
при измерении pH в комплекте с комбинированным электродом
|
± 0,05 pH
|
|
Диапазон измерения температуры анализируемой жидкости
|
0...100 °С
|
|
Предел допускаемого значения основной абсолютной погрешности при измерении температуры
|
± 0,5 °С
|
|
Режимы термокомпенсации
|
автоматический, ручной
|
|
Климатическое исполнение
|
УХЛ 2, но при Т=(-40..+50) °С
|
|
Защита от воздействия пыли и воды по ГОСТ 14254
|
ТР65
|
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931
|
V2
|
|
Материал корпуса:
|
|
- тип Д, И(для рН-4121.Э-Ех)
|
алюминиевым сплав
|
|
- тип Н
|
сталь 12Х18Н10Т
|
|
Масса
|
не более 2 кг
|
|
Измерительный прибор
|
|
Индикатор
|
светодиодный четырёхразрядный семисегментный
|
|
Цвет индикатора
|
зеленый или красный
|
|
Индицируемые параметры
|
pH, температура
|
|
Параметры выходных сигналов:
|
|
- аналоговый, програмируемый (0...5) или (4...20) мА (в соответствии с заказом)
|
|
- или цифровой(для рН-4121) RS-485, протокол обмена ModBus RTU
|
|
- два дискретных переключающий «сухой контакт», 240 В, 3 А
|
|
Линия связи между ПП и ИП трехпроводная, сечение провода
|
не менее 0,35 мм2
|
|
Длина линии связи
|
не более 600 м
|
|
Напряжение питания
|
-220 В, 50 Гц
|
|
Потребляемая мощность
|
не более 7 ВА
|
|
Климатическое исполнение ИП
|
УХЛ 4.2, но при температуре (5...50) °С
|
|
Устойчивость к климатическим факторам по ГОСТ 52931
|
В4
|
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931
|
N2
|
Аксессуары:
— Комбинированный pH/ОВП-электрод.
— Арматура для установки рН-электродов.
— Кабель рН-метрический.

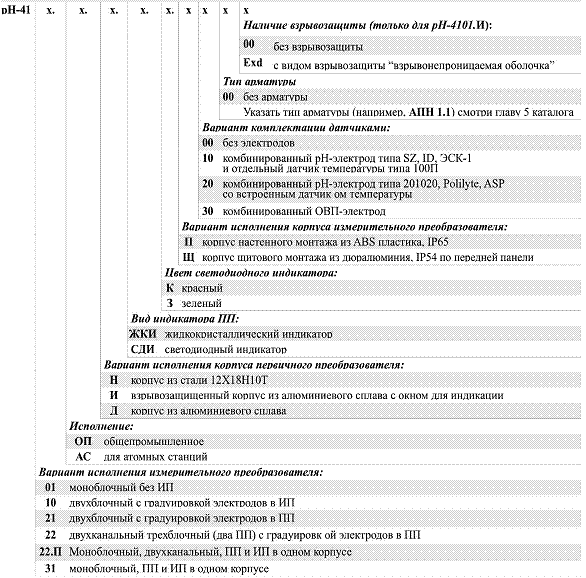

Шифр заказа
pH-4121.Х.Х.Х.Х.Х.Х.Х-X, где:
Х — повышенная устойчивость к э/м помехам: Э — требуется; без обозначения — не требуется.
Х — вариант исполнения корпуса первичного преобразователя (ПП): Н — корпус из стали 12Х18Н10Т; Т — корпус из титана; И — взрывозащищенный корпус из алюминиевого сплава с окном для индикации; Д — корпус из алюминиевого сплава.
Х — вид индикатора первичного преобразователя (ПП): ЖКИ — жидкокристаллический индикатор; СДИ — светодиодный индикатор.
Х — цвет индикатора измерительного прибора (ИП): К — красный; З — зеленый.
Х — вариант комплектации датчиками: 00 — без электродов; 10 — комбинированный pH-электрод типа SZ-1xx, ID или ЭСК-1 и отдельный датчик температуры типа 100П; 20 — комбинированный pH-электрод типа Polilyte, ASP, SZ-1150 со встроенным датчиком температуры; 30 — комбинированный ОВП-электрод.
Х — тип выхода: А — аналоговый выход (0...5) мА, (0...20) мА или (4...20) мА; RS — цифровой интерфейс RS-485 (только для рН-4121).
Х — тип арматуры: 00 — без арматуры, либо указать тип арматуры (например, АПН 1.1).
X — наличие взрывозащиты (только для ПП в корпусе «И»): 00 — без взрывозащиты; Ех — с видом взрывозащиты «взрывонепроницаемая оболочка» с маркировкой «1Ех d IIB T6 X» по ГОСТ IEC 60079-1-2011.

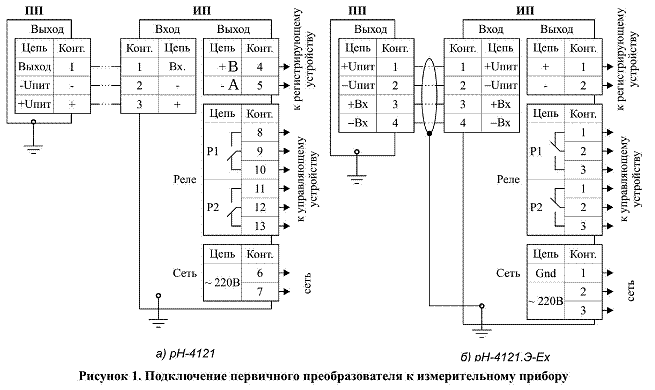

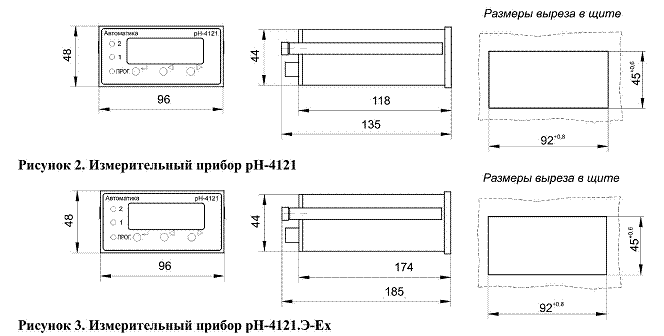

Схемы внешних соединений, габаритные и монтажные размеры:
pH-4121, pH-4121.Э.И.-Ex. Схемы и чертежи.pdf
Документация для pH-4121, pH-4121.Э.И.-Ex pH-метр промышленный c удаленным первичным преобразователем
pH-4121 ph-метр. Руководство по эксплуатации (.pdf)
pH-41XX рН-метры промышленные. Описание прибора (.pdf)
Опросный лист для заказа pH-41xx (.doc)
