Анализатор предназначен для измерения удельной электрической проводимости (в дальнейшем УЭП) или условной концентрации растворенных веществ в пересчете на NaCl (в дальнейшем - условной концентрации) воды и водных растворов, автоматического приведения результатов измерения к температуре +25°C, их цифровой индикации и преобразования результатов измерения в стандартный выходной токовый сигнал и стандартные выходные цифровые интерфейсные сигналы.
Анализатор используется для работы в составе систем автоматического контроля и (или) управления или для автономного применения, для применения в энергетике, нефтяной и газовой промышленности, химической промышленности, металлургии и других областях промышленности кроме сфер распространения обязательного государственного метрологического контроля и надзора, для измерения характеристик воды и водных растворов веществ, не вызывающих коррозии нержавеющей стали и не разрушающие полистирол, резину, органическое стекло.
Основные преимущества:
- Широкий диапазон входных сигналов, позволяющий контролировать как установившийся, так и пусковой режимы работы оборудования.
- Возможность измерения УЭП, солесодержания и температуры.
- Нелинейная двухпараметрическая термокомпенсация с учетом УЭП химически чистой воды минимизирует погрешность в диапазоне 0,05-0,5 мкСм/см.
- Возможность выбора одного из четырех режимов приведения результатов измерения к температуре +25°C:
- по NaCl – для растворов солей;
- по Н + - для растворов кислот и проб с предварительным Н-катионированием;
- по ОН - - для растворов щелочей (в том числе для проб с дозировкой аммиака);
- задаваемое пользователем значение Кт – для специальных растворов;
- Устойчивость датчика к загрязнению отложениями.
Технические характеристики
|
Характеристики
|
Значения
|
|
Диапазоны измерения УЭП или условной концентрации (с автоматическим выбором):
|
|
|
- модификация «/0»
|
1 - (0,05...1) мкСм/см; (0...500) мкг/л
|
|
2 - (1...10) мкСм/см; (0,5...5) мг/л
|
|
3 - (10...100) мкСм/см; (5...50) мг/л
|
|
4 - (100...1000) мкСм/см; (50...500) мг/л
|
|
- модификация «/1»
|
1 - (1...100) мкСм/см; (0,5...50) мг/л
|
|
2 - (100...1000) мкСм/см; (50...500) мг/л
|
|
3 - (1...10) мСм/см; (0,5...5) г/л
|
|
4 - (10...100) мСм/см; (5...70) г/л
|
|
Основная относительная погрешность, %:
|
|
|
- диапазон 1
|
[2,0+2,0*(Xк/Х)] 1
|
|
- диапазоны 2 и 3
|
[2,5+0,5*(Xк/Х)] 1
|
|
- диапазон 4
|
[4,0+0,5*(Xк/Х)] 1
|
|
Расход контролируемой среды
|
от 5 до 100 л/час
|
|
Выходные сигналы:
|
|
|
- цифровая индикация
|
2 индикатора по 3,5 разряда
|
|
- интерфейс
|
RS 232C или RS 485
|
|
- токовый выход
|
(0 - 5) мА; (4 - 20) мА; (0 - 20) мА
|
|
- уставка сигнализации
|
|
|
Габаритные размеры, мм:
|
|
|
- блок датчиков
|
150×110×60
|
|
- преобразователь
|
235×190×110
|
|
Питание
|
220 В или 36 В
|
|
Масса
|
4,0 кг
|
Примечание:
1 - Хк - конечное значение диапазона измерения; Х - текущее значение измеряемой величины.
Условия применения анализатора
|
Параметры
|
Условия работы анализатора
|
|
Нормальные
|
Рабочие
|
Предельные
(ГОСТ 24314-80)
|
|
Температура окружающего воздуха, °C
|
+20 ± 2
|
от +5 до +40
|
от 0 до +60
|
|
Температура контролируемой среды,°C
|
+25 ± 2
|
от +5 до +40
|
от +1 до +60
|
|
Давление контролируемой среды,
МПа (кгс/см2)
|
£ 0,05 (0,5)
|
£ 0,05 (0,5)
|
£ 0,05 (0,5)
|
|
Расход контролируемой среды,
литров в час
|
25 ± 10
|
от 5 до 100
|
от 1 до 150
|
|
Концентрация нерастворимых примесей в контролируемой среде, мг/л
|
£ 0,5
|
£ 0,5
|
£ 0,5
|
|
Концентрация нефтепродуктов в контролируемой среде, мг/л
|
£ 0,3
|
£ 0,3
|
£ 0,3
|
Пример записи при заказе:
При заказе анализатора необходимо указать его полное обозначение с указанием модификации и указать количество заказываемых анализаторов.
Пример полного обозначения анализатора:
|
КВАРЦ-2
|
/0 или 1
|
И
|
У
|
— 36
|
«с» или «д»
|
|
|
|
|
|
|
|
|
с — «системное» исполнение с совмещением выходного токового сигнала и цепей питания анализатора на одном разъеме (для стандартного исполнения не указывается);
д — исполнение с дублированием выходных цифровых интерфейсных сигналов с симметричными цепями стыка (RS 485) на двух разъемах (для стандартного исполнения не указывается).
|
|
Модификация с номинальным значением напряжения питания 36 В переменного тока (для модификации с номинальным значением напряжения питания 220 В переменного тока не указывается)
|
|
Модификация с уставкой сигнализации (для модификации без уставки сигнализации не указывается)
|
|
Модификация с выходными цифровыми интерфейсными сигналами с несимметричными цепями стыка (RS 232C) и симметричными цепями стыка (RS 485) (для модификации без выходных цифровых интерфейсных сигналов не указывается)
|
|
Номер модификации по диапазону преобразования (для модификации /0 допускается не указывать)
|
|
Наименование прибора
|
Пример записи анализатора при заказе:
"Кондуктометр - концентратомер промышленный КВАРЦ-2/1 ИУ - 36 с, ТУ4215-007-27428832-01, девять штук".
Комплект поставки:
Блок датчиков (индивидуальный) - 1 шт.
Блок электронного преобразования - 1 шт.
Скоба крепежная и основание с уплотнителем для крепления блока датчиков по 1 шт.
Розетка 2РМ14КПМ4Г1В1 - 1 шт.
Вилка 2РМ14КПМ4Ш1В1 - 1шт.
Кольцо обжимное - 2 шт.
Гибкий шланг для подключения блока датчиков длиной 80 см - 1 шт.
Цилиндрическая щетка для чистки блока датчиков - 1 шт. (только для модификации /1).
Дискета с прикладным программным обеспечением (только для модификации "И") - 1 шт. на партию до 5 анализаторов.
Индивидуальный паспорт.
Руководство по эксплуатации (одно на партию до до 5 преобразователей).
Свидетельство о метрологической калибровке.
Дополнительный комплект поставки:
Пульт программирования и контроля "КВАРЦ-П1".

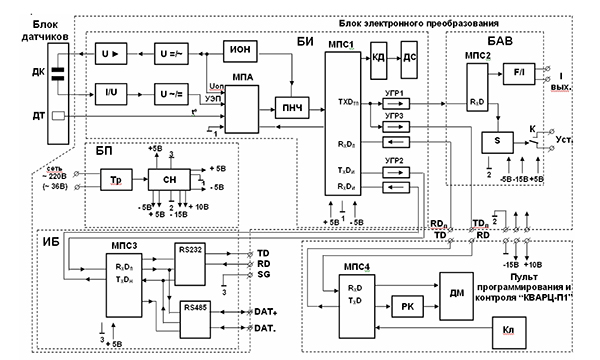

Функциональная схема анализатора:
