Кондуктометр CCT-3320E предназначен для автоматизированного мониторинга и контроля электропроводности воды.
Особенности CCT-3320E:
- Контролер CCT-3320E позволяет задать две точки (нижнюю и верхнюю) по достижению которых будет срабатывать исполнительный механизм. Прибор имеет аналоговый токовый выход 4-20mA.
- Автоматическая компенсация температуры.
- Прибор комплектуется одним из трех электродов и каждый электрод рассчитан на определенный диапазон измерения электропроводности:
- 0-19.99; 0-199.9μS/cm (0.1cm-1 электрод);
- 0-19.99; 0-199.9; 0-1999μS/cm (1.0 cm-1 электрод);
- 199.9; 0-1999μS/cm; 0-19.99mS/cm (10cm-1 электрод).
- Измерительные электроды, варианты исполнения (в комплекте поставляется электрод 1,0 см, пластиковый корпус):
- 0,1 см-1 316L стальной корпус нержавеющая сталь, платиновый электрод, внешнее резьбовое соединение 1/2 дюйма;
- 1,0 см-1 пластиковый корпус, платиновый электрод, внешнее резьбовое соединение 1/2 дюйма;
- 1,0 см-1 нержавеющая сталь, внешнее резьбовое соединение 1/2 дюйма;
- 10,0 см-1 тефлон, тех. платина, внешнее резьбовое соединение 3/4 дюйма.
Технические характеристики
|
Наименование
|
Значение
|
|
Длина кабеля электрода
|
5 метров (макс. возможно удлинение до 20 м)
|
|
Рабочее давление
|
0-0,5MPa
|
|
Рабочая температура
|
0-50℃
|
|
Погрешность
|
1,5% полной шкалы
|
|
Стабильность
|
±2×10-3(полной шкалы)/24 часа
|
|
Макс сопротивление нагрузки
|
300Ω Max@ DC 9V
|
|
Макс нагрузка
|
AC 230V/5A (без электромагнитной индукции)
|
|
Модель управления
|
ВКЛ/ВЫКЛ двух контактов выхода (Relay)
|
|
Изолированный аналоговый токовый выход
|
4-20мА
|
|
Сопротивление
|
0-400Ом
|
|
Точность
|
±0,1мА
|
|
Питание:
|
AC 220V±10%, 50Hz
|
|
Потребляемая мощность
|
2W
|
|
Условия эксплуатации
|
Температура: 0-50℃;
Влажность: ≤85%RH
|
|
Габаритный размер
|
48×96×100 мм
|
К контроллеру обязательно нужно приобрести датчик по выбору
|
|
CON3134 электрод с ячейкой 1.0 см-1 на диапазон 0.5-2000 мкСм
Корпус электрода выполнен из нержавеющей стали. По классу надежности может использоваться для измерения электропроводности в сточных водах.
Характеристики:
- Размер электродной ячейки: 1.0 см-1
- Диапазон измерений 0.5-2000 мкСм
- Максимальное рабочее давление: 0,6 Мпа
- Материал электрода - нержавеющая сталь марки 316L
- Диапазон температур среды измерений: 0 + 100°C
- Резьба внешяя, D 1/2"
- Кабель 5 метров (можно увеличивать до 50 м).
|
|
|
CON2136-13 графитовый электрод с ячейкой 10 см-1 на диапазон 0.05-20 мСм
Электрод CON2136 - двухэлектродная кондуктометрическая ячейка премиум класса. По классу надежности может использоваться для измерения электропроводности в рассолах и сточных водах.
Технические характеристики:
- Диапазон измерений 0.05-20 мСм (200 000 мкСм)
- Константа ячейки 10.0 см-1
- Материал электродной ячейки - графит
- Материал ствола - поликарбонат
- Материал верхней и резьбовой части - АБС пластик (полимер)
- Термокомпенсация - есть, тип датчика NTC10K
- Диапазон температур среды измерений: 0 + 100°C
- Максимальное давление 0.5МПа
- Длина кабеля 5 м стандарт, максимальная до 50 м
- Резьба внешняя, диаметр 1.2"
|
|
|
CON1134-13 электрод с ячейкой 1.0 см-1 на диапазон 0.5-2000 мкСм
Применение:
Широко используются для быстрого определения электропроводности слабых электролитов в промышленной воде и воде систем охлаждения, а также водопроводной воде центрального водоснабжения, очищенной воде и т.д.
Характеристики:
- Диапазон измерений: 0.5-2000μS/cm
- Константа ячейки: 1.0 см -1
- Термокомпенсация есть, тип датчика NTC10K
Материал:
- Основной материал: АБС пластик
- Ячейка: нержавеющая сталь 316L
- Части установки: АБС пластик
- Внешняя резьба: NPT1/2"
- Средняя температура: 0 ~ 50 °С
- Максимальное давление: 0.5 мпа (макс)
- Длина кабеля: стандартная - 5 м (может быть расширен до 50м)
- Температура хранения: -20 ~ 60 °С, влажность : ≤ 90% RH (без конденсации)
|
|
|
CON3133-13 электрод с ячейкой 0.1см-1 на диапазон от 0.1-200 мкСм Электрод CON3133-13 - двухэлектродная кондуктометрическая ячейка широко используется для оперативного измерения электропроводности воды, которая применяется в технологических процессах, в системах охлаждения, а также чистой воды.
Технические характеристики:
- Диапазон измерений: 0.1 - 200μS/cm
- Константа ячейки: 0.1 см -1
Материал:
- Основной материал: нержавеющая сталь 316l
- Ячейки: нержавеющая сталь 316l
- Части установки: полимер абс пластик
- Внешняя резьба: npt1/2"
- Температурная компенсация есть, тип датчика ntc10k
- Температура измеряемой среды: 0 ~ 50 °С
- Максимальное давление: 0.5 мпа
- Длина кабеля: стандартный 5 м (максимальная длина с адаптером до 50 м)
|
|
|
Электрод CON3132-13 используется для измерения качества особо чистой воды и предназначен для различных контроллеров сопротивления.
Характеристики:
- Двухлектродная кондуктометрическая ячейка
- Размер электродной ячейки: 0.05 см-1
- Диапазон измерений 0.05-18.25 МОм/см
- Максимальное рабочее давление: 0.5 Мпа
- Материал электрода - нержавеющая сталь марки 316L
- Диапазон температур среды измерений: 0 + 100°C
- Датчик температуры стандарта NTC10K/1M
- Резьба внешняя, D 1/2"
- Кабель 10 метров (можно самостоятельно увеличивать до 50 м)
|
|
|
CON3131-13 титановый электрод с ячейкой 0.01cм-1 на диапазон 0.05-18.25 Мом
Титановый электрод CON3131-13 используется для измерения качества особо чистой воды и предназначен для различных контроллеров сопротивления.
Характеристики:
- Двухлектродная кондуктометрическая ячейка
- Размер электродной ячейки: 0.01 см-1
- Диапазон измерений 0.05-18.25 МОм см
- Максимальное рабочее давление: 0.5 Мпа
- Материал электрода - нержавеющая сталь марки 316L
- Материал измерительного датчика - титан
- Диапазон температур среды измерений: 0 +100°C
- Датчик температуры стандарта NTC10K
- Резьба внешняя, D 1/2"
- Кабель 10 метров (можно самостоятельно увеличивать до 50 м)
|

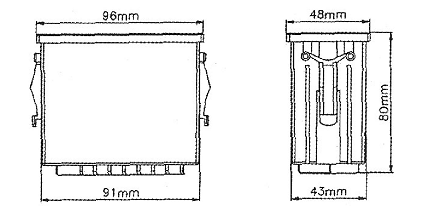

Габаритный чертеж
