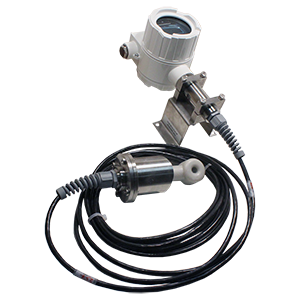

АЖК-3130 кондуктометр-концентратомер с бесконтактным индуктивным проточным датчиком

Кондуктометр-концентратомер АЖК-3130 предназначен для измерения и контроля удельной электрической проводимости (УЭП) растворов кислот, щелочей, солей. Анализатор обеспечивает цифровую индикацию измеренного значения УЭП или концентрации раствора (анализируемой жидкости).

Описание кондуктометра-концентратомера АЖК-3130

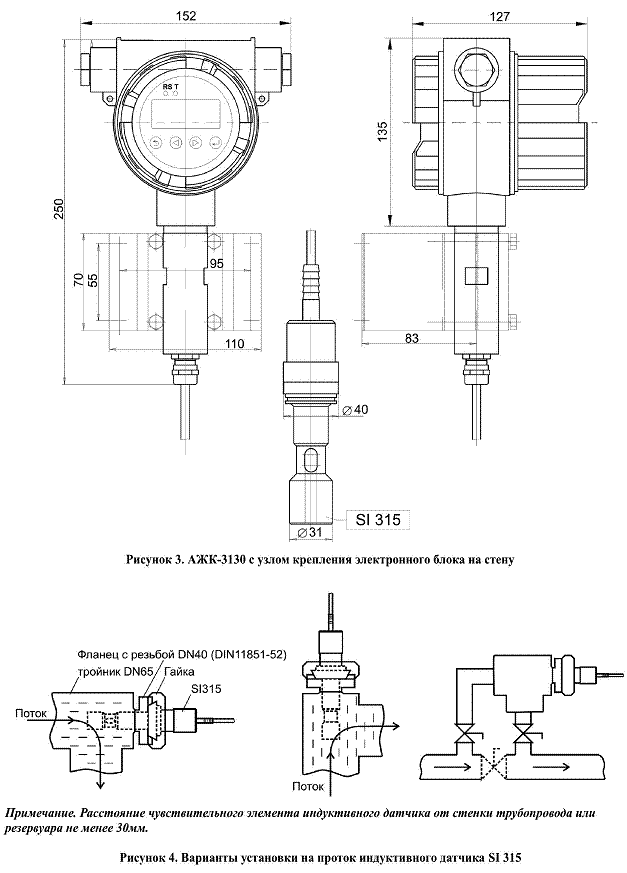

Конструктивно АЖК-3130 состоит из электронного блока и датчика, который устанавливается непосредственно на контролируемом объекте: трубопроводе или ёмкости.

Датчик соединён с электронным блоком или может быть удалён от электронного блока на расстояние до 9 метров.

Области применения: теплоэнергетика, химическая, нефтехимическая, целлюлозно-бумажная, пищевая, молочная, пивоваренная и другие отрасли промышленности.

Особенности АЖК-3130:

 - Индуктивный, бесконтактный датчик, обладающий высокой химической стойкостью к кислотам и щелочам.

 - Встроенный датчик температуры позволяет обеспечить термокомпенсированное измерение концентрации растворов.

 - Прибор может использоваться в качестве солемеров и концентратомеров (АЖК-3130.К).

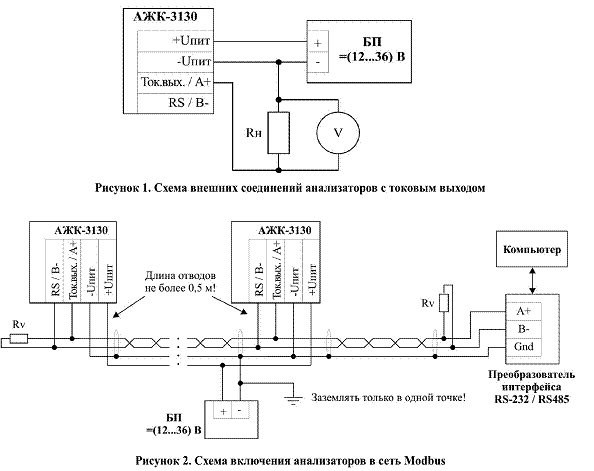

 - Опционно возможно подключение к локальной сети Modbus (RTU, ASCII) и к измерительному прибору посредством токовой петли.

 - Наличие взрывозащищенного исполнения АЖK-3130.x.И-Ех.

 - Ручной или автоматический выбор одного из трёх диапазонов измерения.

 - Выбор режима температурной компенсации: выключён, включен, задание температуры приведения и коэффициентов термокомпенсации.

 - Индикация измеряемых параметров УЭП (концентрации) и температуры по месту.

 - Упрощенная градуировка по одному раствору.

 - Линеаризация выходной характеристики (для АЖК-3130.К) в случае нелинейной зависимости концентрации раствора от УЭП.

Технические характеристики АЖК-3130

Наименование	Значение
Диапазон измерений:
- АЖК-3130	(0...10); (0...100); (0..1000) мСм/см
- АЖК-3130.К (раствор, диапазон и единицы измерения согласуются при заказе)	NaCl: (0...20)%, (0...230) г/л; H2SO4: (0...25)%, (95...99)%; HCl: (0...15)% HNO3: (0...20)%; NaOH: (0...10)%, (20...40)%; KOH: (0...20)%
Предел допускаемого значения основной приведённой погрешности:
- для анализаторов УЭП (кондуктометров) по всем диапазонам	не более ±2,0%
- для анализаторов концентрации (концентратомеров), в зависимости от диапазона	не более ±5,0% (уточняется при заказе)
Предел допускаемого значения дополнительной приведённой погрешности, вызванной изменением температуры окружающего воздуха на 10 °С в пределах рабочих условий эксплуатации	не более ±1,0%
Диапазон температур анализируемой жидкости (в зависимости от датчика):
- SI 315	(+5...+80)°С
- ES-1-A	(+40...+105)°С
- TCS3020	(0...+105)°С
- DDG-GY	(0...+100)ºС
Предел допускаемого значения абсолютной погрешности при измерении температуры, не более:
- в диапазоне (0...+50)°С	±0,5°С
- в диапазоне (+50...+100)°С	±1,0°С
Температура приведения для термокомпенсации1)	в соответствии с заказом
- по умолчанию	25°С
Материал датчика:	SI 315 – PVDF; ES-1-A - PP; TCS3020 - Noryl; DDG-GY - PFA
Материал корпуса электронного блока:
-  тип И (с окном индикации)	алюминиевый сплав с полимерным покрытием, стекло
-  тип Н	сталь 12Х18Н10Т
-  тип Т	титан
Давление анализируемой жидкости (в зависимости от датчика), не более, МПа:
- SI 315	0,3
- ES-1-A	0,6
- TCS3020	1,0
- DDG-GY	1,6
Типовая длина кабеля от датчика до электронного блока, м:
- SI 315	3
- ES-1-A	6
- TCS3020	6
Динамическая вязкость анализируемой жидкости	не более 0,2 Па·с
Степень защищённости от внешних воздействий по ГОСТ 14254-2015	IP65
Степень взрывозащиты корпуса типа «И» по ГОСТ IEC 60079-1-2011	1Ex d IIB Т6 Х   (АЖК-3130.х.И-Ex)
Климатическое исполнение	УХЛ 2.1
- температура окружающего воздуха	(-40...+50)°С
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008	группа V2
Тип индикатора	четырёхразрядный семисегментный светодиодный
Цвет индикатора	зеленый или красный
Частота обновления индикации	2 Гц
Параметры выходных сигналов:
- аналоговый (в опции с аналоговым выходом типа «Токовая петля»)	(0...5) или (4...20) мА (см. структуру заказа)
- цифровой (в опции с цифровым выходом)	RS485 (протокол обмена ModBus RTU) (см. структуру заказа)
Подключение трансмиттера при помощи кабеля	трёх или четырёхпроводное, сечение проводов, не менее 0,35 мм2
Длина линии связи	не более 800 м
Напряжение питания постоянного тока	(12...36) В
Потребляемая мощность	не более 3 ВА
Масса с датчиком проточного типа	не более 2,5 кг

¹⁾ Температура приведения (ºС) и температурный коэффициент (% на ºС) устанавливаются программно.

Трансмиттер имеет гальваническую развязку между входом и выходом.

 - По заявке устанавливается конкретный диапазон измерения. Потребитель может перенастроить анализатор на другой диапазон в пределах модификации анализатора.

 - По заявке потребителя в анализаторах концентрации может быть установлен другой диапазон измерения.

 - По заявке потребителя в анализаторах концентрации показания цифрового индикатора устанавливаются в процентах или граммах на литр в соответствии с нормируемой зависимостью между УЭП и концентрацией анализируемого компонента в растворе.

 - По заявке потребителя анализатор концентрации может быть изготовлен для измерения концентрации растворов других веществ. При этом концентрация вычисляется анализатором по предоставленной заказчиком в опросном листе нормированной зависимости удельной электрической проводимости от концентрации этого раствора при заданной рабочей температуре.

Структура заказа

АЖК-3130.	2.	И.	ПР.	А.	КР.	00
						Наличие взрывозащиты (только для ПП в корпусе “И”): 00 – без взрывозащиты; Ех – с видом взрывозащиты “взрывонепроницаемая оболочка”   с маркировкой 1Ех d IIB T6 X
					Цвет индикатора: З – зеленый; КР – красный
				Тип выхода: А –  аналоговый выход (0...5) мА, (0...20) мА или (4...20) мА; RS – цифровой интерфейс RS-485
			Длина погружной части датчика: 0000 – длина погружной части, мм; ПР – проточный датчик
		Материал корпуса электронного блока первичного преобразователя: И – взрывозащищенный корпус из алюминиевого сплава; Т – корпус из титана; Н – корпус из нержавеющей стали
	Диапазоны измерения: 2 – (0...10); (0...100); (0...1000) мСм/см; К – NaCl: (0...20) %, (0...230) г/л; H2SO4: (0...25) %, (95...99) %; HCl: (0...15) % HNO3: (0...20) %; NaOH: (0...10) %, (20...40) %; KOH: (0...20) %
Наименование модели

Пример расшифровки заказа:

АЖК-3130.2.И.ПР.А.КР-00 – анализатор АЖК-3130.1, диапазоны измерения 0...10; 0...100; 0..1000 мСм/см,

корпус электронного блока первичного преобразователя выполнен из алюминия с порошковым покрытием,

тип датчика – проточный, аналоговый выход (4...20) м, цвет индикатора красный, без взрывозащиты.



При заказе дополнительно к шифру заказа указывается конкретный диапазон измерения, температура приведения.

При заказе анализатора с разнесёнными электронным блоком и датчиком дополнительно указывается длина кабеля между ними, но не более 5 м.

При заказе концентратомера необходимо обязательно указывать среднюю рабочую температуру.



Примечания:

 - По заявке потребителя предприятием-изготовителем устанавливается конкретный диапазон измерения. Потребитель может перенастроить анализатор на другой диапазон в пределах модификации анализатора.

 - По заявке потребителя в анализаторах концентрации может быть установлен другой диапазон измерения.

 - По заявке потребителя в анализаторах концентрации показания цифрового индикатора устанавливаются в процентах или граммах на литр в соответствии с нормируемой зависимостью между УЭП и концентрацией анализируемого компонента в растворе.

 - По заявке потребителя анализатор концентрации может быть изготовлен для измерения концентрации растворов других веществ. При этом концентрация вычисляется анализатором по предоставленной заказчиком в опросном листе нормированной зависимости удельной электрической проводимости от концентрации этого раствора при заданной рабочей температуре.

Стандартный комплект поставки:

 - АЖК-3130 кондуктометр-концентратомер с индуктивным датчиком (исполнение согласно заказу).

 - Руководство по эксплуатации.

 - Методика поверки.

Дополнительный комплект поставки:

 - Арматура погружная АПН-1.1, АПТ-1.1.

 - Арматура погружная АПП-1.1 с индуктивным датчиком ES-1-A или SI 315.

 - Арматура погружная АПП-2.2 с индуктивным датчиком SI 315.

 - Арматура проточная АПН-1.4.

 - Арматура погружная АПН-3.3.

 - Датчики индуктивные: ES-1-A, SI 315, TCS3020, DDG-GY.

 - Блоки питания БП, БПИ.

 - Преобразователи интерфейса USB-RS485 (для прибора с интерфейсом RS-485) для подключения к компьютеру или регистратору ПКЦ-1112 (ЭР-12):  ПИ-1, ПИ-4.
