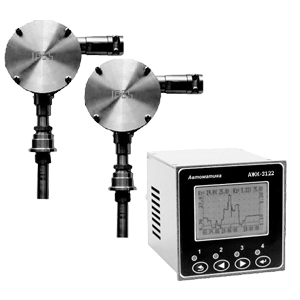

Промышленный анализатор жидкости АЖК-3122 представляет собой двухканальное средство измерений и состоит из двух первичных преобразователей (ПП) удельной электрической проводимости (УЭП) прибора АЖК-3101М1 и двухканального измерительного прибора (ИП).
АЖК-3122 обеспечивает цифровую индикацию значений основных измеряемых параметров и температуры, преобразование их в пропорциональные значения унифицированных выходных сигналов постоянного тока, обмен данными по цифровому интерфейсу RS485, сигнализацию о выходе измеряемых параметров за пределы заданных значений, а также архивирование и графическое отображение результатов измерений.
Область применения:
— теплоэнергетика;
— химическая промышленность;
— нефтехимическая промышленность;
— целлюлозно-бумажная промышленность;
— другие отрасли промышленности.
Технические характеристики
|
Наименование
|
Значение
|
|
Первичный преобразователь
|
|
Диапазон измерений УЭП1) в зависимости от типа ПП:
|
|
|
— АЖК-3122.1
|
0...1, 0...10, 0...100, 0...1000 мкСм/см
|
|
— АЖК-3122.22)
|
0...1, 0...10, 0...100, 0...1000 мСм/см
|
|
— АЖК-3122.2 (с индуктивным датчиком)
|
0...10, 0...100, 0...1000 мСм/см
|
|
— АЖК-3122.К3) (только для ПП со светодиодным индикатором или с индуктивным датчиком)
|
NaCl: 0...20%, 0...230 г/л;
H2SO4: 0...25%, 95...99%;
HCl: 0...15%;
HNO3: 0...20%;
NaOH: 0...10%, 20...40%;
KOH: 0...20%
(раствор, диапазон и единицы измерения согласуются при заказе)
|
|
Предел допускаемого значения основной приведенной погрешности:
|
|
|
— для анализаторов УЭП (кондуктометров) по всем диапазонам, не более
|
±2%
|
|
— для анализаторов концентрации (концентратомеров) в зависимости от диапазона, не хуже
|
±5% (уточняется при заказе);
|
|
Предел допускаемого значения дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на 10°С в пределах рабочих условий эксплуатации, не более
|
±1,0%
|
|
Диапазон измерений температуры анализируемой среды:
|
|
|
— контактный датчик
|
+5...+95ºС (по особому заказу датчик анализатора может быть изготовлен на температуру до 180ºС, исполнение «ВТ»)
|
|
— бесконтактный датчик
|
SI 315: +5...+80ºС; AM-ES1: +40...+105ºС; TCS3020: 0...+105ºС; DDG-GY: 0...+100ºС
|
|
Предел допускаемого значения абсолютной погрешности при измерении температуры, не более:
|
|
|
— в диапазоне температур 0...+50°С
|
±0,5°С
|
|
— в диапазоне температур +50...+100°С
|
±1,0°С
|
|
— в диапазоне температур +100...+200°С (для исполнения «ВТ»)
|
±2,0°С
|
|
Температура приведения для термокомпенсации
|
в соответствии с заказом
|
|
Диапазон температурной компенсации относительно температуры приведения
|
±15,0°С
|
|
Тип датчика
|
проточный или погружной контактный или бесконтактный (индуктивный)
|
|
Материал контактного датчика:
|
|
|
— по умолчанию
|
08X18Н10Т
|
|
— по заказу
|
06ХН28МДТ (ЭИ-943), титан ВТ1-00, тантал
|
|
Материал бесконтактного (индуктивного) датчика
|
SI 315 — PVDF; AM-ES1 — PP; TCS3020 — Noryl; DDG-GY — PFA
|
|
Материал корпуса ПП:
|
|
|
— тип Д
|
алюминиевый сплав с полимерным покрытием
|
|
— тип И (с индикацией)
|
алюминиевый сплав с полимерным покрытием, стекло
|
|
— тип Н
|
сталь 12Х18Н10Т
|
|
— тип Т
|
титан
|
|
Длина кабеля от электронного блока ПП до датчика (разнесенное исполнение ПП)
|
|
|
— контактный датчик
|
не более 5 м (при использовании специального кабеля с двумя экранированными витыми парами, cечение жил кабеля от 0,35 мм2 до 1 мм2)
|
|
— бесконтактный (индуктивный) датчик
|
SI 315 — 3 м; AM-ES1 — 6 м; TCS3020 — 6 м; DDG-GY — 3 м
|
|
Степень взрывозащиты корпуса ПП типа «И» по ГОСТ IEC 60079-1-2011
|
1Ex d IIB Т6 Х (АЖК-3122.х.И-Ex)
|
|
Давление анализируемой жидкости:
|
|
|
— для контактного датчика, не более
|
1,6 МПа
|
|
— для бесконтактного датчика, не более
|
SI 315: 0,3 МПа; AM-ES1: 0,6 МПа; TCS3020: 1,0 МПа; DDG-GY: 1,6 МПа
|
|
Расход анализируемой жидкости (для проточного контактного датчика), не более
|
100 л/ч
|
|
Линейная скорость жидкости для погружного датчика, не более
|
0,5 м/с
|
|
Динамическая вязкость анализируемой жидкости, не более
|
0,2 Па·с
|
|
Выходной сигнал ПП
|
цифровой импульсный токовый
|
|
Степень защищенности от внешних воздействий по ГОСТ 14254-2015
|
IP65
|
|
Климатическое исполнение по ГОСТ 15150-69
|
УХЛ 2.1
|
|
Температура окружающего воздуха
|
-40...+50°C
|
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008
|
V2
|
|
Масса с датчиком проточного типа, не более
|
2,5 кг
|
|
Измерительный прибор
|
|
Количество измерительных каналов
|
2
|
|
Измеряемые параметры по каждому каналу
|
УЭП и температура
|
|
Тип индикатора
|
жидкокристаллический графический
|
|
Линия связи между ПП и ИП
|
трехпроводная, сечение проводов не менее 0,35 мм2
|
|
Длина линии связи, не более
|
800 м
|
|
Параметры выходных сигналов ИП:
|
|
|
— аналоговые постоянного тока (опция)
|
2: 0...5, 0...20, 4...20 мА
(параметры выбираются программно заказчиком)
|
|
— цифровой интерфейс (опция)
|
RS485, протокол обмена ModBus RTU
|
|
— дискретные программируемые (опция)
|
4 реле с переключающими контактами, ~240 В, 3 А
|
|
Область задания уставок по УЭП и температуре
|
во всем диапазоне измерений
|
|
Емкость архива
|
15872 точек (временной период: от 4,4 ч до 55 суток в зависимости от интервала записи)
|
|
Интервал записи в архив
|
от 1 с до 5 мин (программируется пользователем)
|
|
Параметры сетевого питания
|
~100...240 В, 50...60 Гц
|
|
Потребляемая мощность, не более
|
15 ВА
|
|
Материал корпуса ИП:
|
|
|
— навесное исполнение
|
ABS пластик
|
|
— щитовое исполнение
|
алюминиевый сплав
|
|
Климатическое исполнение ГОСТ 15150-69
|
УХЛ 4.2
|
|
Температура окружающего воздуха
|
+5...+50°C
|
|
Степень защищенности от внешних воздействий по ГОСТ 14254-2015:
|
|
|
— корпус ИП навесного исполнения
|
IP65
|
|
— корпус ИП щитового исполнения
|
IP20 (по передней панели IP54)
|
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008
|
N2
|
|
Габаритные размеры ИП:
|
|
|

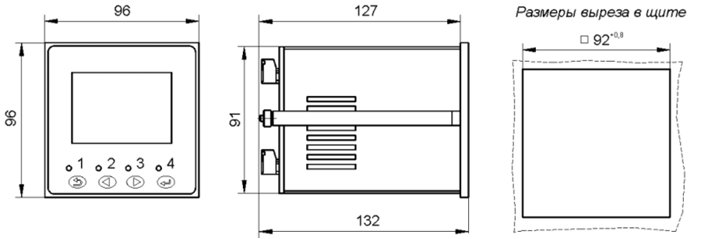

— щитовое исполнение
|
96×96×132 мм
|
|

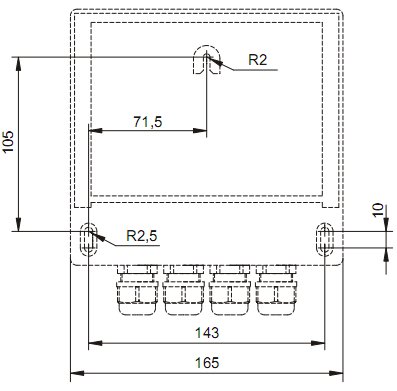

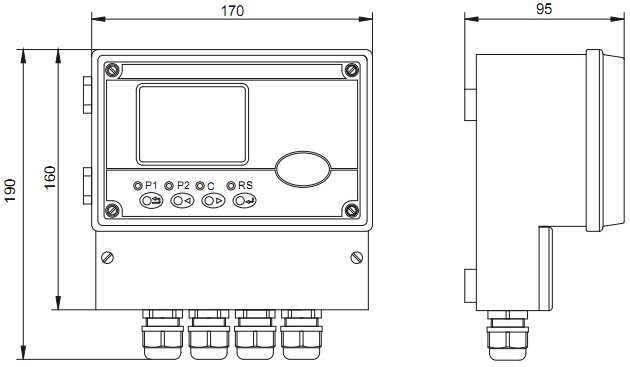

— навесное исполнение
|
200×190×103 мм
|
|
Масса:
|
|
|
— ПП с проточным датчиком, не более
|
2 кг
|
|
— ИП, не более
|
1 кг
|
1)В измерительном приборе анализатора АЖК-3122 предусмотрена возможность программно переключать каналы на работу с первичными преобразователями прибора рН-4122.
2)Верхний предел измерения для погружных контактных датчиков — 100 мСм/см.
3)Верхний предел температуры анализируемой жидкости определяется в зависимости от конкретной среды.
По особому заказу датчик анализатора АЖК-3122 изготавливается на температуру до 180°С (исполнение «ВТ»).
Аксессуары:
— Арматура погружная АПН-1.1, АПТ-1.1.
— Арматура погружная АПП-1.1 с индуктивным датчиком AM-ES1 или SI 315 или TCS3020.
— Арматура погружная АПП-2.2 с индуктивным датчиком SI 315.
— Арматура проточная АПН-1.4.
— Арматура погружная АПН-3.3.
— Арматура магистральная АМП-1.3, АМН-1.3.
— Датчики индуктивные: AM-ES1, SI-315, TCS3020, DDG-GY.
— Преобразователи интерфейса USB-RS485: ПИ-1, ПИ-4.
— Преобразователь Modbus в HART.
— Шкаф для установки анализатора, в том числе уличного исполнения с подогревом.

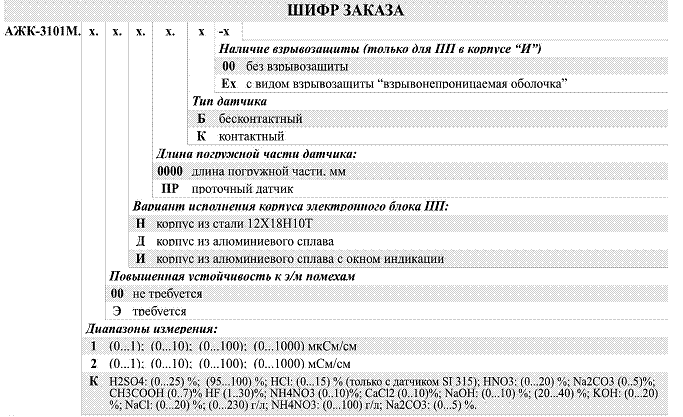

Шифр заказа первичных преобразователей (ПП) прибора (на каждый канал):
|
АЖК-3122
|
.1
|
.И
|
-Ex
|
.К
|
.400
|
.ЗЛ
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
1 — модель: АЖК-3122 — ПП анализатора жидкости кондуктометрического АЖК-3122.
2 — диапазоны измерения: 1 — 0...1, 0...10, 0...100, 0...1000 мкСм/см; 2 — 0...1, 0...10, 0...100, 0...1000 мСм/см; К — концентратомер (раствор, диапазон и единицы измерения согласуются при заказе), NaCl: 0...20%, 0...230 г/л; H2SO4: 0...25%, 95...99%; HCl: 0...15%; HNO3: 0...20%; NaOH: 0...10%, 20...40%; KOH: 0...20%.
3 — вариант исполнения корпуса электронного блока ПП: Н — корпус из стали 12Х18Н10Т; Т — корпус из титана; Д — корпус из алюминиевого сплава; И — корпус из алюминиевого сплава с окном индикации.
4 — наличие взрывозащиты (только для ПП в корпусе «И»): без обозначения — без взрывозащиты; -Ех — с видом взрывозащиты «взрывонепроницаемая оболочка» с маркировкой «1Ех d IIB T6 X» по ГОСТ IEC 60079-1-2011.
5 — тип датчика: Б — бесконтактный; К — контактный.
6 — длина погружной части датчика: 0000 — длина погружной части, мм; ПР — проточный датчик.
7 — цвет индикатора (только для ПП в корпусе «И»): КР — красный; ЗЛ — зеленый.
Стандартный комплект поставки:
— Первичный преобразователь (1 или 2 шт., в соответствии с заказом) в составе: электронный блок — 1 шт., датчик — 1 шт., узел крепления (для ПП с проточным датчиком) — 1 шт.
— Измерительный прибор — 1 шт.
— Паспорт — 1 шт.
— Руководство по эксплуатации — 1 экз.
— Руководство по эксплуатации на ПП со светодиодным индикатором (при заказе ПП со светодиодным индикатором) — 1 экз.
— Руководство по эксплуатации на ПП с индуктивным датчиком (при заказе ПП с индуктивным датчиком) — 1 экз.
— Комплект дополнительной эксплуатационной документации — по согласованию с изготовителем.
— Комплект запасных частей согласно ведомости запасных частей — по согласованию с изготовителем.
— Коммуникационный интерфейс. Руководство по применению — 1 экз.

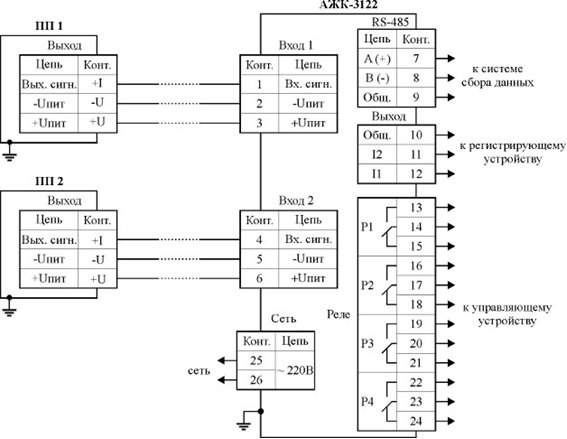

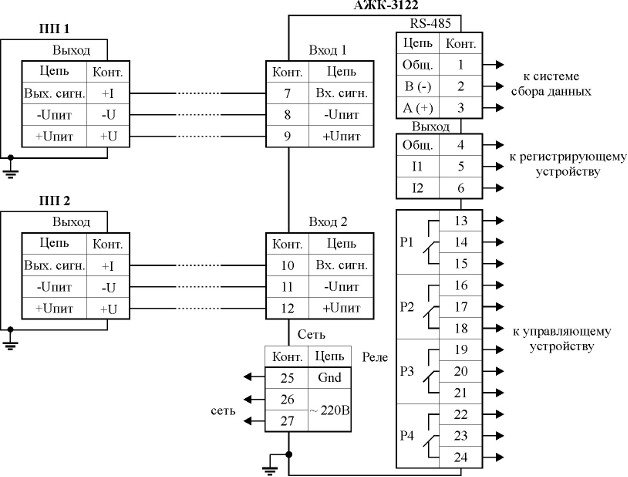

Схемы и чертежи:
АЖК-3122 анализатор жидкости кондуктометрический промышленный двухканальный. Схемы и чертежи.pdf
Руководство по эксплуатации:
АЖК-3122 анализатор жидкости кондуктометрический промышленный двухканальный. Руководство по эксплуатации.pdf
Документация для АЖК-3122 анализатор жидкости кондуктометрический промышленный двухканальный
Опросный лист для заказа АЖК (.doc)
