АЖК-3110 кондуктометр-концентратомер с контактным датчиком

АЖК-3110 представляет собой трансмиттер: моноблочное одноканальное средство измерения и состоит из конструктивно объединённых электронного блока и датчика, которое устанавливается непосредственно на контролируемом объекте: трубопроводе или ёмкости.

Датчик конструктивно соединён с электронным блоком или может быть удалён от электронного блока на небольшое (до 5 м) расстояние.

Предназначен для измерения и контроля удельной электрической проводимости (УЭП) растворов солей, щелочей и кислот

Особенности:

- На основе известных зависимостей между УЭП и концентрацией анализируемого компонента трансмиттеры могут использоваться в качестве солемеров и концентратомеров (АЖК-3110.К).

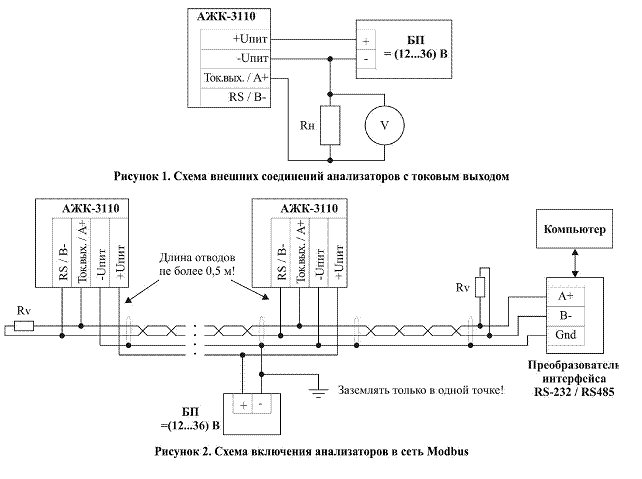

- Анализатор может работать в локальной сети Modbus (RTU, ASCII) (опция) или подключаться к измерительному прибору посредством токовой петли (опция).

- Анализаторы АЖ3110.х.И-Ех (ПП в корпусе «И») имеют вид взрывозащиты «взрывонепроницаемая оболочка» с маркировкой «1Ех d IIB Тб X» по ГОСТ Р 52350.1.

Области применения: теплоэнергетика, химическая, нефтехимическая, целлюлозно-бумажная, пищевая, молочная, пивоваренная и другие отрасли промышленности.

Технические характеристики АЖК-3110

Наименование параметра	Значение параметра
Диапазон измерений:
- АЖК-3110.1	(0,000...1,000), (0,00...10,00), (0,0...100,0), (0...1000) мкСм/см
- АЖК-3110.2 (проточный)1)	(0,000...1,000), (0,00...10,00), (0,0...100,0), (0...1000) мСм/см
- АЖК-3110.K2)	NaCl: (0...20) %, (0...230) г/л; H2SO4: (0...25) %, (95...99) %; HCl: (0...15) % HNO3: (0...20) %; NaOH: (0...10) %, (20...40) %; KOH: (0...20) % (раствор, диапазон и единицы измерения согласуются при заказе)
Предел допускаемого значения основной приведённой погрешности:
- для анализаторов УЭП (кондуктометров) по всем диапазонам	не более ±2,0% (типовое значение 0,5%)
- для анализаторов концентрации (концентратомеров), (в зависимости от диапазона измерения и состава анализируемой жидкости)	не более ±5,0%
Предел допускаемого значения дополнительной приведённой погрешности, вызванной изменением температуры окружающего воздуха на 10 °С в пределах рабочих условий эксплуатации	не более ±1,0%
Диапазон температуры анализируемой жидкости3)	(+5...+95) °C По особому заказу датчик анализатора может быть изготовлен на температуру до 180 ºС (исполнение "ВТ")
Предел допускаемого значения абсолютной погрешности при измерении температуры, не более:
- в диапазоне (0...50) °С	±0,5°С
- в диапазоне (50...100) °С	±1,0 °С
- в диапазоне (100...150) °С	±2,0 °С
Температура приведения для термокомпенсации4)	в соответствии с заказом
- по умолчанию	25 °С
Материал датчика:
- по умолчанию	08X18Н10Т
- по заказу	06ХН28МДТ(ЭИ-943), титан ВТ1-00, тантал
Материал корпуса электронного блока:
- тип И (с окном индикации)	алюминиевый сплав с полимерным покрытием, стекло
- тип Н	сталь 12Х18Н10Т
- тип Т	Титан
Длина кабеля от электронного блока до датчика (разнесённое исполнение ПП)	не более 5 м (при использовании специального кабеля с двумя экранированными витыми парами; cечение жил кабеля от 0,35 мм2 до 1,0 мм2 )
Тип датчика	проточный или погружной
Давление анализируемой жидкости	не более 1,6 МПа
Динамическая вязкость анализируемой жидкости	не более 0,2 Па·с
Расход анализируемой жидкости для проточного датчика	не более 100 л/ч
Линейная скорость жидкости для погружного датчика	не более 0,5 м/с
Степень защищённости от внешних воздействий по ГОСТ 14254-2015	IP65
Степень взрывозащиты корпуса типа «И» по ГОСТ IEC 60079-1-2011	1Ex d IIB Т6 Х (АЖК-3110.х.И-Ex)
Климатическое исполнение	УХЛ 2.1
- температура окружающего воздуха	(-40..+50) °С
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008	группа V2
Тип индикатора	Четырёхразрядный семисегментный светодиодный
Цвет индикатора	зеленый или красный
Частота обновления индикации	2 Гц
Параметры выходных сигналов:
- аналоговый (в опции с аналоговым выходом типа «Токовая петля»)	(0...5), (0...20), (4...20) мА (см. структуру обозначения)
- цифровой (в опции с цифровым выходом)	RS485 (протокол обмена ModBus RTU) (см. структуру обозначения)
Подключение трансмиттера при помощи кабеля	трёх или четырёхпроводное, cечение проводов, не менее 0,35 мм2
Длина линии связи	не более 800 м
Напряжение питания постоянного тока	(12...36) В
Потребляемая мощность	не более 3 ВА
Масса с датчиком проточного типа	не более 2,5 кг

Примечания: 1) - Верхний предел измерения для погружных контактных датчиков 100 мСм/см. 2) - Верхний предел температуры анализируемой жидкости определяется в зависимости от конкретной среды. 3) - По особому заказу датчик анализатора АЖК-3110 изготавливается на температуру до 180 °С; P < 1,6МПа (исполнение "ВТ"). 4) - Температура приведения (°С) и температурный коэффициент (% на °С) устанавливаются программно.

- Трансмиттер имеет гальваническую развязку между входом и выходом.

- По заявке потребителя предприятием-изготовителем устанавливается конкретный диапазон измерения. Потребитель может перенастроить трансмиттер на другой диапазон в пределах данной модели.

- По заявке потребителя в трансмиттерах, предназначенных для измерения концентрации может быть установлен другой диапазон измерения в соответствии с нормируемой зависимостью между УЭП и концентрацией анализируемого компонента в растворе.

- По заявке потребителя в трансмиттерах, предназначенных для измерения концентрации, показания цифрового индикатора устанавливаются в процентах или граммах на литр в соответствии с нормируемой зависимостью между УЭП и концентрацией анализируемого компонента в растворе.

Комплект поставки:

- Анализатор АЖК-3110 - 1 шт.

- Руководство по эксплуатации - 1 экз.

- Руководство по применению (при наличии цифрового интерфейса) - 1 экз.

- Методика поверки (калибровки) - 1 экз.

- Паспорт - 1 экз.

Аксессуары:

- Арматура погружная АПН-1.1, АПТ-1.1.

- Арматура проточная АПН-1.4.

- Арматура магистральная АМП-1.3, АМН-1.3.

- Блоки питания БП, БПИ.

- Преобразователи интерфейса USB-RS485 (для прибора с интерфейсом RS-485) для подключения к компьютеру или регистратору ПКЦ-1112 (ЭР-12): ПИ-1, ПИ-4.

- Преобразователь Modbus в HART.

Программное обеспечение:

- Modbus-конфигуратор.

- Modbus OPC сервер.

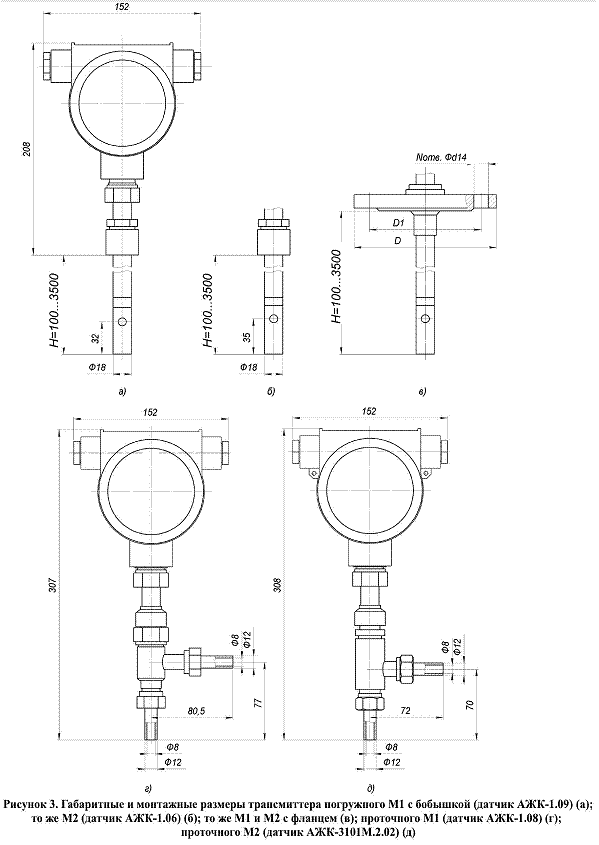

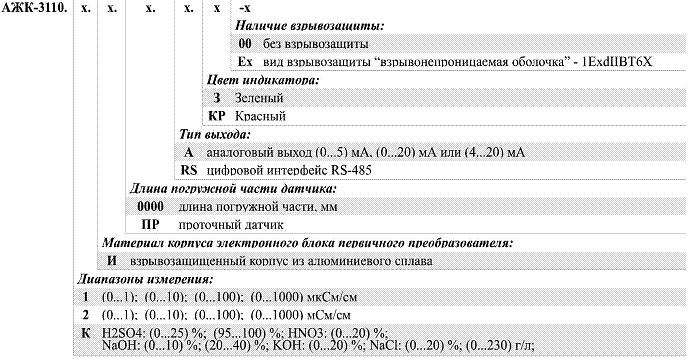

Структура обозначения:

АЖК-3110	.x	.x	.x	.x	.x	.x	.x
							Поверка или калибровка: К - заводская калибровка; ГП - поверка.
						Цвет индикатора: КР - красный; ЗЛ - зелёный.
					Тип выходного сигнала: 0 - отсутствует; 05 - унифицированный сигнал постоянного тока от 0 до 5 мА; 020 - унифицированный сигнал постоянного тока от 0 до 20 мА; 420 - унифицированный сигнал постоянного тока от 4 до 20 мА; RS - цифровой интерфейс RS-485.
				Длина погружной части датчика: 0000 - длина погружной части, мм; ПР - проточный датчик.
			Наличие взрывозащиты (только для ПП в корпусе “И”): -Ех - с видом взрывозащиты “взрывонепроницаемая оболочка” с маркировкой «1Ех d IIB T6 X» по ГОСТ IEC 60079-1-2011; — - без взрывозащиты.
		Вариант исполнения корпуса электронного блока ПП: Н - корпус из стали 12Х18Н10Т; Т - корпус из титана; И - корпус из алюминиевого сплава с окном индикации.
	Диапазоны измерения: 1 - (0...1); (0...10); (0...100); (0...1000) мкСм/см. 2 - (0...1); (0...10); (0...100); (0...1000) мСм/см. К - NaCl: (0...20) %, (0...230) г/л; H2SO4: (0...25) %, (95...99) %; HCl: (0...15) % HNO3: (0...20) %; NaOH: (0...10) %, (20...40) %; KOH: (0...20) %.
Наименование прибора.

Примечания: При заказе дополнительно к шифру заказа указывается конкретный диапазон измерения, температура приведения, а так же, при необходимости, тип и параметры арматуры. При заказе анализатора с разнесёнными электронным блоком и датчиком первичного преобразователя дополнительно указывается длина кабеля между ними, но не более 5 м.

Пример расшифровки заказа:

АЖК-3110.1.И-Ex.ПР.420.КР.ГП – анализатор АЖК-3110, диапазоны измерения 0...1; 0...10; 0...100; 0..1000 мкСм/см, корпус электронного блока первичного преобразователя выполнен из алюминия с порошковым покрытием, с видом взрывозащиты «взрывонепроницаемая оболочка» с маркировкой «1Ех d IIB T6 X». тип датчика – проточный, аналоговый выход (4...20) м, цвет индикатора красный, поверка.

Дополнительно:

диапазон измерения:0...200 мкСм/см, температура приведения: 25 ºС, арматура для установки: проточная АПН-1.5.
