Кондуктометрический промышленный стационарный анализатор жидкости АЖК-3102 предназначен для измерения и контроля удельной электрической проводимости (УЭП) или концентрации растворов. Анализатор АЖК-3102 обеспечивает цифровую индикацию значений УЭП и температуры, их преобразование в пропорциональные значения унифицированных выходных сигналов постоянного тока, сигнализацию о выходе измеряемых параметров за пределы заданных значений.
Прибор состоит из датчика и измерительного прибора. Измерительный прибор выполнен в общепромышленном исполнении по ГОСТ Р 52931-2008 и должен устанавливаться вне взрывоопасных зон.
Область применения: установки водоочистки и водоподготовки. В молочной промышленности может использоваться в качестве сигнализатора раздела фаз: вода-молоко, вода-моющий раствор и др.
Технические характеристики
|
Наименование
|
Значение
|
|
Датчик
|
|
Диапазон измерения
|
(0...10); (0...100); (0...1000) мкСм/см
(0...5); (0...50); (0...500) мг/л NaCl
по заказу от (0...5) до (0...20) мСм/см
|
|
Предел допускаемого значения основной приведенной погрешности, не более
|
±4,0% (типовое значение ±2,0%)
|
|
Предел допускаемого значения дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на 10°С, не более
|
±1,0%
|
|
Диапазон измерения температур
|
0...+100°С
|
|
Предел допускаемого значения абсолютной погрешности при измерении температуры, не более:
|
|
|
— в диапазоне 0...+50°С
|
±0,5°С
|
|
— в диапазоне +50...+100°С
|
±1,0°С
|
|
Диапазон температур анализируемой жидкости
|
+5...+95°С
|
|
Температура приведения и температурный коэффициент термокомпенсации
|
устанавливаются программно
|
|
Материал датчика
|
08X18Н10Т
|
|
Вязкость анализируемой жидкости, не более
|
0,2 Па*с
|
|
Давление анализируемой жидкости, не более
|
1,6 МПа
|
|
Расход анализируемой жидкости (при установке в тройник), не более
|
100 л/ч
|
|
Степень защиты датчика от воды и пыли по ГОСТ 14254-2015
|
IP65
|
|
Климатическое исполнение по ГОСТ 15150-69
|
УХЛ2, но при температуре -40..+50°С
|
|
Устойчивость датчика к механическим воздействиям по ГОСТ Р 52931-2008
|
V2
|
|
Тип датчика
|
проточно-погружной
|
|
Вес датчика, не более
|
0,1 кг
|
|
Измерительный прибор
|
|
Индикатор
|
светодиодный четырехразрядный семисегментный
|
|
Цвет индикатора
|
зеленый или красный
|
|
Сигнализация заданного уровня
|
по УЭП и температуре или два по УЭП
|
|
Параметры выходных сигналов:
|
|
|
— аналоговый
|
0...5 мА или 4...20 мА (по заказу)
|
|
— дискретные (2 реле)
|
переключающий «сухой контакт», 240 В, 3 А
|
|
Длина трехпроводной линии связи от датчика до ИП, не более
|
10 м
|
|
Напряжение питания
|
~220 В, 50 Гц
|
|
Потребляемая мощность, не более
|
5 ВА
|
|
Климатическое исполнение ИП по ГОСТ 15150-69
|
УХЛ 4.2*, но при температуре +5...+50°С
|
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008
|
N2
|
|
Наработка на отказ, не менее
|
20000 ч
|
|
Средний срок службы, не менее
|
8 лет
|
|

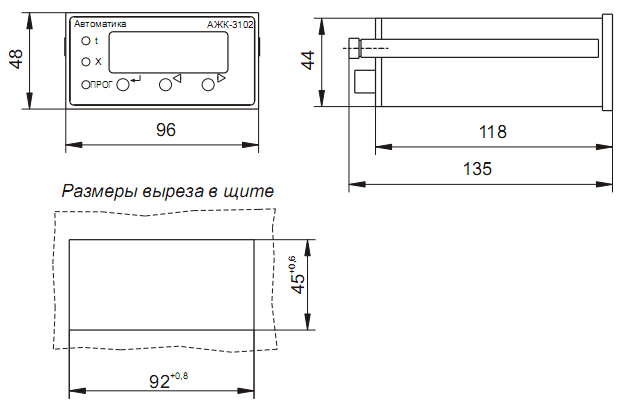

Габаритные размеры ИП
|
96х48х120 мм
|
|
Вес ИП, не более
|
0,6 кг
|
Примечания:
Температура приведения (в градусах Цельсия) и температурный коэффициент (в %/°С) устанавливается программно.
Программная калибровка прибора и изменение параметров входных и выходных сигналов.
Измерительный прибор имеет гальваническую развязку между входом и выходом.
Верхний предел температуры анализируемой жидкости определяется в зависимости от конкретной среды.
Структура обозначения
АЖК-3102.х, где х — диапазоны измерения по модификациям:
1 — 0…10 мкСм/см, 0…5 мг/л NaCl;
2 — 0…100 мкСм/см, 0…50 мг/л NaCl;
3 — 0…1000 мкСм/см, 0…500 мг/л NaCl;
4 — от 0…5 до 0…20 мкСм/см (в соответствии с заказом).
Стандартный комплект поставки:
— Первичный преобразователь с кабелем — 1 шт.
— Измерительный прибор — 1 шт.
— Паспорт — 1 экз.
— Руководство по эксплуатации — 1 экз. (допускается прилагать 1 экземпляр на партию 10 анализаторов, поставляемых в один адрес).
— Методика поверки — 1 экз. (при поверке анализатора).

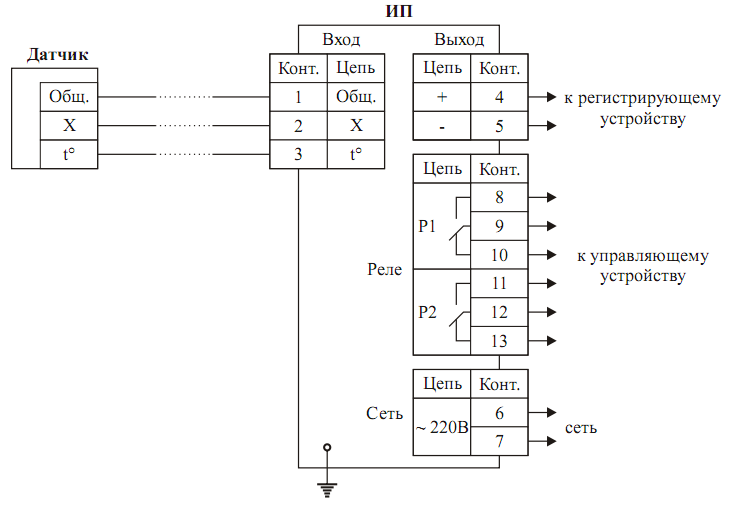

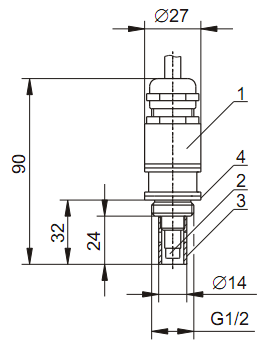

Схемы и чертежи:
