АГАТ-2 - это современный многофункциональный прибор, разработанный на базе хорошо себя зарекомендовавшего лабораторного кондуктометра «ЭКА-2» и предназначенный для измерения удельной электропроводности (УЭП) или условного солесодержания (по NaCl) и автоматического приведения результатов измерения к температуре +25°C.
Основные преимущества:
- небольшие габариты и вес;
- автоматический выбор диапазона измерения;
- возможность измерения условной концентрации (по NaCl) с учетом ее нелинейной зависимости от УЭП;
- повышенная помехоустойчивость, достигнутая применением ряда схемотехнических решений;
- возможность выбора одного из четырех режимов приведения результатов измерения к температуре +25°C:
--- по NaCl - для растворов солей;
--- по Н+ - для растворов кислот (в том числе для проб с предварительным Н-катионированием);
--- по ОН- - для растворов щелочей (в том числе для проб с дозировкой аммиака и(или) гидразина);
--- задаваемое пользователем значение Кт - для специальных растворов;
- один прозрачный проточно-заполняемый датчик на все диапазоны измерения.
Технические характеристики АГАТ-2
|
Характеристики
|
Модификация «/0»
|
Модификация «/1»
|
|
Диапазоны измерения УЭП или условной концентрации (с автоматическим выбором)
|
1 — (0,05...1) мкСм/см, (0...500) мкг/л;
2 — (1...10) мкСм/см, (0,5...5) мг/л;
3 — (10...100) мкСм/см, (5...50) мг/л;
4 — (100...1000) мкСм/см, (50...500) мг/л;
5 — (1...10) мСм/см, (0,5...5) г/л
|
1 — (1...10) мкСм/см, (0,5...5) мг/л;
2 — (10...100) мкСм/см, (5...50) мг/л;
3 — (100...1000) мкСм/см, (50...500) мг/л;
4 — (1...10) мСм/см, (0,5...5) г/л;
5 — (10...100) мСм/см, (5...70) г/л
|
|
Основная относительная погрешность:
|
|
|
|
— диапазон 1
|
[2,0+2,0*(Xк/Х)]%1)
|
[2,0+2,0*(Xк/Х)]%1)
|
|
— диапазоны 2-4
|
|
[2,5+0,5*(Xк/Х)]%1)
|
|
— диапазоны 2-5
|
[2,5+0,5*(Xк/Х)]%1)
|
|
|
— диапазон 5
|
|
[4,0+0,5*(Xк/Х)]%1)
|
|
Расход контролируемой среды
|
5…30 л/час
|
|
Габаритные размеры:
|
|
|
— блок датчиков
|
140×65×50 мм
|
|
— преобразователь
|
190×100×30 мм
|
|
Питание
|
аккумулятор или 220 В
|
|
Масса
|
0,8 кг
|
1)Хк — конечное значение измеряемого диапазона; Х — текущее значение измеряемой величины.
Условия применения анализатора
|
Параметры
|
Условия работы анализатора
|
|
Нормальные
|
Рабочие
|
Предельные
(ГОСТ 24314-80)
|
|
Температура окружающего воздуха, °C
|
+20 ± 2
|
от +10 до +35
|
от +1 до +40
|
|
Температура контролируемой среды, °C
|
+25 ± 2
|
от +5 до +50
|
от +1 до +65
|
|
Давление контролируемой среды, Мпа (кгс/см2)
|
£ 0,05 (0,5)
|
£ 0,05 (0,5)
|
£ 0,05 (0,5)
|
|
Расход контролируемой среды, литров в час
|
от 10 до 20
|
от 5 до 30
|
от 1 до 50
|
|
Концентрация нерастворимых примесей в контролируемой среде, мг/л
|
£ 0,5
|
£ 5
|
£ 5
|
|
Концентрация нефтепродуктов в контролируемой среде, мг/л
|
£ 0,3
|
£ 3
|
£ 3
|

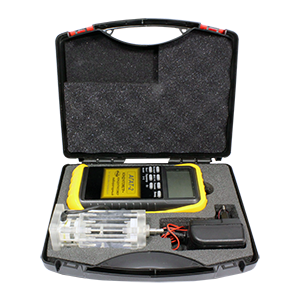

Комплект поставки:
- Блок датчиков.
- Блок электронного преобразования.
- Блок питания сетевой типа, АС-220- S-3-500 (ТУ 6583-004-39491876-99) или аналогичный (3,3±0,1)В, 500 мА стабилизированный.
- Аккумуляторные батареи габарита АА емкостью (800 - 1000) мА•час и начальным напряжением разряда 1,2 В - 2 шт. (Аккумуляторные батареи поставляются в заряженном состоянии установленными в батарейный отсек блока электронного преобразования).
- Индивидуальный паспорт.
- Руководство по эксплуатации.
- Свидетельство о метрологической калибровке.

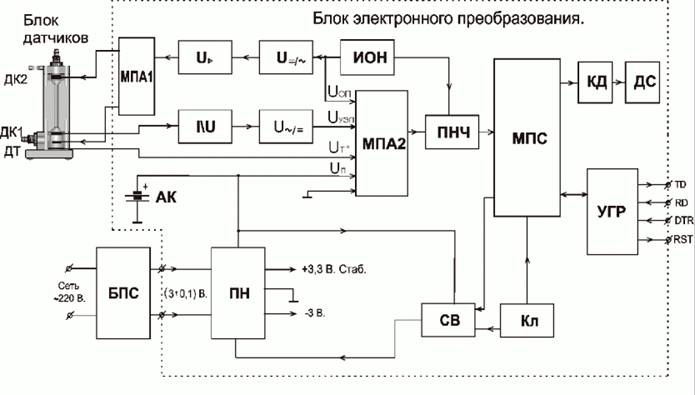

Функциональная схема анализатора
