Программируемый кондуктометрический солемер КС-1М-1 предназначен для непрерывного контроля удельной электрической проводимости (УЭП) жидких сред в том числе для контроля солесодержания в насыщенном и перегретом паре, котловой воде, конденсате, степени очистки воды в цехах водоподготовки и других производств.
Модификации
1. КС-1М-1/1 – одноканальный с 3-х электродным первичным преобразователем (ПП) с диапазоном измерения от 0,001 до 100 мСм/м с температурой измеряемой среды от 0 до 100 °С;
2. КС-1М-1/2 – двухканальный с 3-х электродными первичными преобразователями (ПП) с диапазоном измерения от 0,001 до 100 мСм/м с температурой измеряемой среды от 0 до 100 °С для каждого из каналов.
Особенности
- местная цифровая индикация УЭП и температуры;
- автоматическое переключение поддиапазонов без вмешательства оператора и предварительной регламентации поддиапазонов в пределах: КС-1м-1/1, КС-1м-1/2 – от 0,001 до 100мСм/м;
- программируемый выбор шкалы выходного тока в приделах 0-5 мА или 4-20 мА;
- цифровая термокомпенсация с приведением к заданной температуре;
- сигнализация превышения заданной по УЭП и температуре;
- самодиагностика и автокалибровка;
- возможность программным путем корректировать показания прибора с помощью встроенной клавиатуры, либо по интерфейсу с ПК;
- приведенная погрешность измерения во всем диапазоне не более ±2 % от ближайшего верхнего значения десятичного разряда;
- конструкция первичного преобразователя рассчитана на работу при кратковременном повышении температуры измеряемой среды до 200 °С;
- цифровой интерфейс RS-232, RS-485.

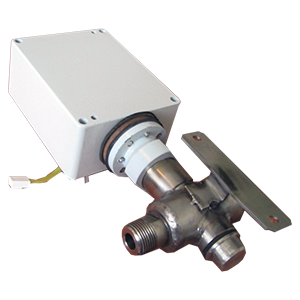

Датчик к кондуктометрическому солемеру КС-1М-1 Преобразователь к кондуктометрическому солемеру КС-1М-1
Технические характеристики
|
Характеристики
|
Значения
|
|
Диапазон измерений удельной электрической проводимости
|
от 0,001 до 100 мСм/м
|
|
Предел допускаемого значения основной приведенной погрешности от ближайшего верхнего значения десятичного разряда
|
не более ± 2%
|
|
Выходной сигнал
|
0-5мА или 4-20мА по ГОСТ 26.011-80, RS-232, RS-485 (по требованию заказчика)
|
|
Температура анализируемой среды
|
от 0 до 100 °С
|
|
Давление анализируемой среды
|
до 0,5 МПа
|
|
Питание
|
от сети переменного тока 50Гц и напряжением 220 В или 36 В
|
|
Длина линии связи между измерительным преобразователем и первичным преобразователем
|
не более 50 м (уточняется заказчиком), кабель не входит в комплект поставки
|
|
Длина линии связи между измерительным преобразователем и регистрирующим прибором
|
не более 150 м
|
|
Габаритные размеры датчика
|
0,245х0,222х0,055 м
|
|
Масса датчика
Масса измерительного преобразователя
|
не более 1 кг
не более 2 кг
|
|
Температура окружающего воздуха
|
от 0 до +50 °С
|
|
Относительная влажность воздуха
|
до 95% при температуре +35 °С
|
Стандартный комплект поставки:
— Измерительный блок — 1 шт.
— Первичный преобразователь — 1 шт.
— КС1-1М-11 — 1 шт.
— КС1-1М-12 — 2 шт.
— Руководство по эксплуатации — 1 шт.
— Паспорт — 1 шт.
— Методика поверки — 1 шт.
Чертежи и схемы

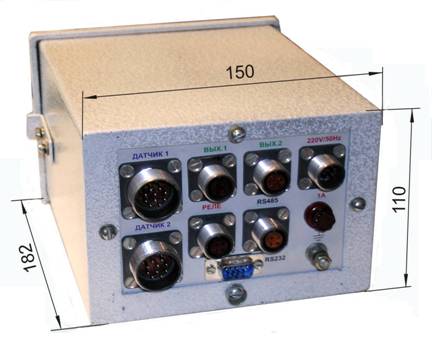

Габаритные размеры измерительного блока

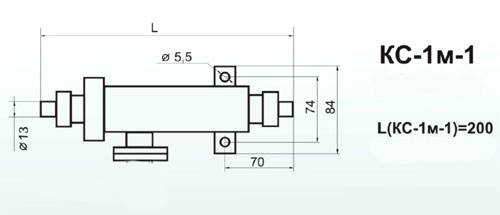

Габаритные и присоединительные размеры первичного преобразователя
Документация:
КС-1М-1 кондуктометр-солемер промышленный. Руководство по эксплуатации.pdf
