Анализаторы-концентратомеры КН-2с, КН-2м, КН-3 предназначены для измерения массовых концентраций нефтепродуктов, жиров, неионогенных поверхностно-активных веществ (НПАВ) в природных объектах.
Приборы поставляются с первичной поверкой. Гарантийный срок — 2 года.
Область применения
Концентратомеры КН используются в сферах государственного метрологического контроля и надзора в соответствии с Федеральным законом «Об обеспечении единства измерений»: охрана окружающей среды, здравоохранение, организации экологического направления и природопользования, предприятия химической, нефтехимической, нефтеперерабатывающей, металлургической, пищевой промышленности, морского, речного и железнодорожного транспорта, теплоэнергетики и других отраслей промышленности.
Концентратомеры КН предназначены для измерения массовых концентраций:
— нефтепродуктов в пробах питьевых, природных, сточных и очищенных сточных вод;
— нефтепродуктов в пробах почв и донных отложений;
— жиров в пробах природных, сточных и очищенных сточных вод;
— нефтепродуктов и жиров (при их совместном присутствии) в пробах питьевых, природных и очищенных сточных вод;
— неионогенных поверхностно-активных веществ (НПАВ) в пробах питьевых, природных и сточных вод;
— углеводородов (суммарно) в пробах атмосферного воздуха, воздуха рабочей зоны, промышленных выбросах.
Особенности приборов
— Измерение массовых концентраций нефтепродуктов, жиров и НПАВ без переградуировки прибора.
— При переходе от измерения массовой концентрации одного вещества к измерению другого переградуировка прибора не требуется, так как градуировочные характеристики для всех типов измеряемых веществ хранятся в памяти прибора.
— Низкая погрешность измерений.
— Метрологическая стабильность.
— Экономичность — малый расход реактивов.
— Простота и надежность в эксплуатации.
— Диалоговый режим работы позволяет максимально упростить работу с прибором.
— Самодиагностика работоспособности прибора — проверка работоспособности прибора осуществляется автоматически после включения и периодически в процессе работы; в случае нарушения режима измерения на дисплее прибора появляется предупреждающее сообщение.
Отличие концентратомера КН-2с от КН-2м
Особенность концентратомера КН-2с в отличие от КН-2м заключается в том, что при сохранении диапазона измерений массовых концентраций веществ в природных объектах и показателей точности методик измерения прибор позволяет сократить расход экстрагента и ГСО при проведении измерений и поверки прибора за счет изменения верхней границы диапазона измерений веществ в экстрагенте до 100 мг/дм3.
Таблица отличий концентратомеров КН
|
Характеристики
|
КН-2с
|
КН-2м
|
КН-3
|
|
Диапазон измерений массовых концентраций
|
0…100 мг/дм3
|
0…250 мг/дм3
|
0…100 мг/дм3
|
|
Режим измерений
|
двухволновой
|
двухволновой
|
двухволновой и одноволновой
|
Технические характеристики
|
Наименование
|
Значение
|
|
Определяемые значения массовых концентраций веществ в природных объектах:
|
|
|
— нефтепродуктов в водах
|
0,02…1000 мг/дм3
|
|
— нефтепродуктов в почвах
|
50…100 000 мг/кг
|
|
— жиров в водах
|
0,1…1 000 мг/дм3
|
|
— НПАВ в водах
|
0,05…100 мг/дм3
|
|
— углеводородов в воздушных массах*
|
1,0…500 мг/м3
|
|
Диапазон измерений массовых концентраций нефтепродуктов, жиров и НПАВ в экстрагенте:
|
|
|
— концентратомер КН-2с
|
0…100 мг/дм3
|
|
— концентратомер КН-2м
|
0…250 мг/дм3
|
|
— концентратомер КН-3
|
0…100 мг/дм3
|
|
Пределы допускаемой основной абсолютной погрешности прибора,
при соблюдении нормальных условий:
|
|
|
— для нефтепродуктов
|
±(0,5+0,05·Сх) мг/дм3
|
|
— для жиров
|
±(0,5+0,05·Сх) мг/дм3
|
|
— для НПАВ
|
±(1,0+0,05·Сх) мг/дм3
|
|
— для углеводородов в воздушных массах*
|
±(0,5+0,05·Сх) мг/дм3
|
|
|
(Cх3 — измеряемое значение массовой концентрации вещества в экстрагенте)
|
|
Объем измерительной кюветы
|
2,8 мл
|
|
Потребляемая мощность, не более
|
12 В·А
|
|
Питание от сети переменного тока
|
220 В
|
|
Габаритные размеры прибора (ВхШхГ), не более
|
115х250х280 мм
|
|
Масса прибора, не более
|
3 кг
|
*Согласно методике измерений ПНД Ф 13.1:2:3.74-2012 (ФР.1.31.2017.26182) измерение содержания углеводородов в воздухе в подготовленной пробе производится в режиме «НЕФТЕПРОДУКТЫ». Погрешность измерения углеводородов в воздушных массах соответствует погрешности прибора при измерении нефтепродуктов.
Принцип работы
В основу работы приборов положен фотометрический метод определения нефтепродуктов, жиров и НПАВ в четыреххлористом углероде в инфракрасной области спектра на длине волны 3,42 микрометра. Инфракрасная спектрофотометрия — наиболее универсальный и достоверный метод определения содержания нефтепродуктов, учитывающий алифатические и алициклические углеводороды, содержание которых в нефти достигает 90%. Основное достоинство ИК-метода — слабая зависимость аналитического сигнала от типа нефтепродукта, составляющего основу загрязнения пробы.
Измерения на концентратомерах КН-2с и КН-2м производятся в двухволновом режиме, в концентратомере КН-3 реализовано два режима измерения — одноволновой и двухволновой:
Одноволновой режим заключается в том, что измеряется разность оптических плотностей исходного (чистого) экстрагента и анализируемого раствора в области (2930±70) см-1 (3,42 мкм), который соответствует области поглощения С-Н связей в СН2- и СН3- группах алифатических и алициклических углеводородов. Особенностью режима является измерение оптической плотности исходного (чистого) экстрагента перед измерением оптической плотности каждого нового анализируемого раствора.
Двухволновой режим заключается в том, что измеряется разность оптических плотностей анализируемого раствора на двух длинах волн. В первом (измерительном) канале используется спектральный участок излучения (2930±70) см-1 (3,42 мкм). Во втором (опорном) канале используется спектральный участок (3333±70) см-1 (3,0 мкм), на котором нефтепродукты, жиры и НПАВ не поглощают ИК-излучение.
Двухволновой режим хорошо зарекомендовал себя при определении нефтепродуктов, жиров и НПАВ в питьевых, природных и очищенных сточных водах, когда в исследуемых пробах отсутствуют вещества, поглощающие излучение опорного канала (3,0 мкм).
Однако в реальных сточных водах и грунтах могут присутствовать вещества, поглощающие излучение опорного канала, что может привести к недостоверным результатам измерения. Поэтому при анализе нефтепродуктов, жиров и НПАВ в сильно загрязненных сточных водах и грунтах, где в исследуемых пробах могут присутствовать вещества, поглощающие излучение опорного канала (3,0 мкм), рекомендуется применять одноволновой режим, что позволяет провести измерение с достаточной точностью и достоверностью.

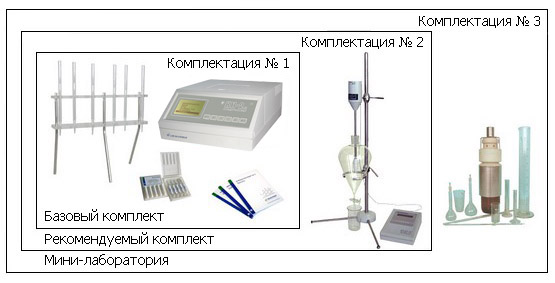

Комплект поставки
|
|
Комплектация 1
|
Комплектация 2
|
Комплектация 3
|
|
Анализатор нефтепродуктов (с первичной поверкой):
— кювета измерительная объемом 2,8 мл;
— воронка для кюветы;
— комплект эксплуатационной документации (паспорт, руководство по эксплуатации);
— методика поверки;
— комплект запасных частей (стекло — 2 шт., прокладка резиновая — 2 шт., кольцо фоторопластовое — 2 шт., вставка плавкая ВП2Б-1В 0,25 А — 2 шт., ключ — 1 шт.);
— сетевой шнур питания
|
+
|
+
|
+
|
|
Хроматографические колонки (6 шт.)
|
+
|
+
|
+
|
|
Штатив для колонок
|
+
|
+
|
+
|
|
ГСО 7822-2000 (НП-Сиб) состава раствора нефтепродуктов в четыреххлористом углероде (1 комплект — 5 ампул)
|
+
|
+
|
+
|
|
Методики (методы) измерений:
— ПНД Ф 14.1:2:4.168-2000 (ФР.1.31.2017.26183) «Методика (метод) измерений массовой концентрации нефтепродуктов в пробах питьевых, природных и очищенных сточных вод методом ИК-спектрофотометрии c применением концентратомеров серии КН»;
— ПНД Ф 14.1:2.189-02 (ФР.1.31.2017.26184) «Методика (метод) измерений массовой концентрации жиров в пробах природных и очищенных сточных вод методом ИК-спектрофотометрии c применением концентратомеров серии КН»;
— ПНД Ф 14.1.272-2012 (ФР.1.31.2017.26179) «Методика (метод) измерений массовой концентрации нефтепродуктов в пробах сточных вод методом ИК-спектрофотометрии c применением концентратомеров серии КН»
|
+
|
+
|
+
|
|
Экстрактор ЭЛ-1 (экстрактор, блок управления, делительная воронка ВД-З-1000, паспорт)
|
-
|
+
|
+
|
|
Система пробоотборная СП-2
|
-
|
-
|
+
|
|
Набор химпосуды:
— пипетка 1 см3;
— пипетка 10 см3;
— колба мерная 50 см3;
— колба мерная 100 см3;
— мерный цилиндр 10 см3 — 12 шт.;
— мерный цилиндр 25 см3 — 6 шт.;
— мерный цилиндр 500 см3;
— мензурка 100 см3;
— стаканчик 50 см3 — 12 шт.
|
-
|
-
|
+
|
Дополнительный комплект поставки:
— Экстрактор лабораторный ЭЛ-1.
— Система пробоотборная СП-2.
— Колонка хроматографическая.
— Штатив для колонок.
— Термостат АТ-1.
— Термостат АТ-2.
— Запасные принадлежности.
