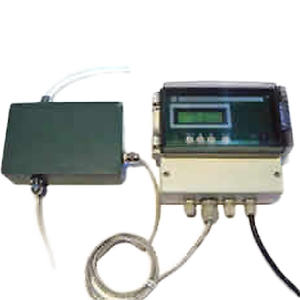

Бесконтактный промышленный кондуктометр ИТ-2201 предназначен для измерения удельной электрической проводимости (УЭП), температуры водных растворов и расчета удельной электрической проводимости, приведенной к 25°С (УЭП25). Результаты измерений выводятся в цифровой форме на дисплей, а также преобразуются в электрический непрерывный выходной сигнал постоянного тока по ГОСТ 26.011-80.
Кондуктометр ИТ-2201 использует бесконтактный высокочастотный метод измерений и может быть использован для непрерывного контроля технологических растворов в промышленных и лабораторных условиях на предприятиях тепловой и атомной энергетики, химической, нефтеперерабатывающей и других отраслей промышленности и в агропромышленном комплексе.
Особенности прибора:
— Метод измерений — бесконтактный.
— Принцип действия — высокочастотный.
— По пределам измерений — многопредельный.
— По способу помещения первичного преобразователя в измеряемую среду — проточный.
— По времени переходного процесса — малоинерционный.
— По количеству обслуживаемых точек измерения — одноточечный.
— По конструктивному исполнению преобразователя — для настенного монтажа.
Диапазоны измерений и дискретности показаний (измерений) кондуктометров по дисплею
Измеряемая величина (условное обозначение режима измерения)
|
Диапазон измерения
|
Дискретность
|
Удельная электропроводность (УЭП)
|
0,5…99,9 мкСм/см
|
0,1
|
100…1000 мкСм/см
|
1
|
Температура анализируемой среды
|
0…+50°C
|
0,1
|
Наибольшие допускаемые изменения показаний дисплея (выходных сигналов) при измерении УЭП, вызванные изменениями внешних влияющих факторов
Внешние влияющие факторы и границы их изменений
|
Наибольшие допускаемые изменения
|
показаний дисплея (в долях предела допускаемого значения основной абсолютной погрешности)
|
выходного сигнала (в долях предела допускаемого значения основной приведенной погрешности)
|
Температура анализируемой среды +5…+50°C на каждые 15°C от номинального значения 25°C
|
1,0
|
1,0
|
Напряжение питания 187…242 В от номинального значения 220 В
|
0,8
|
0,8
|
Габаритные размеры и масса кондуктометров (составных частей)
Составная часть
|
Габаритные размеры (Д×Ш×В), не более
|
Масса, не более
|
Блок первичного преобразователя
|
170х145х55 мм
|
1,0 кг
|
Блок индикации и управления
|
175х180х100 мм
|
1,5 кг
|
Устройство и работа
Принцип работы кондуктометра основан на измерении добротности радиотехнического колебательного контура. Величина добротности радиотехнического колебательного контура обратно пропорциональна активным потерям в нем. Конструкция измерительной ячейки (рис. 1) предусматривает прохождение силовых линий электромагнитного поля колебательного контура через анализируемую среду, поэтому потери в контуре зависят от ее электрической проводимости.
![ИТ-2201 кондуктометр бесконтактный промышленный ИТ-2201 кондуктометр бесконтактный промышленный](/images/1.jpg)

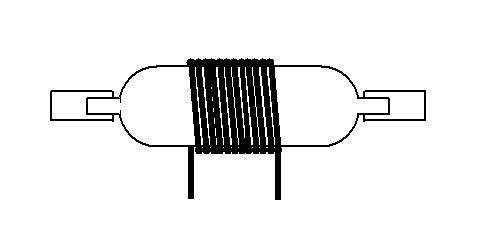

Рис. 1. Конструкция ячейки
Принципиальная схема параллельного колебательного контура представлена на рис. 2. Форма резонансных кривых для различных величин добротности — на рис. 3.
![ИТ-2201 кондуктометр бесконтактный промышленный ИТ-2201 кондуктометр бесконтактный промышленный](/images/2.jpg)

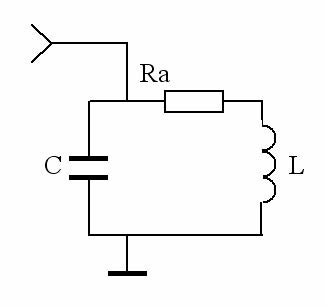

Рис. 2. Принципиальная схема параллельного колебательного контура
![ИТ-2201 кондуктометр бесконтактный промышленный ИТ-2201 кондуктометр бесконтактный промышленный](/images/3.jpg)

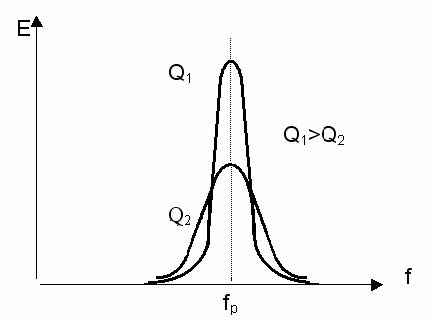

Рис. 3. Форма резонансных кривых для различных величин добротности
Измерения добротности в приборе осуществляется при помощи сканирования контура высокостабильным перестраиваемым генератором на частоте (26-30) МГц (рис. 4). Добротность при этом вычисляется, как отношение резонансной частоты к ширине резонансной кривой по уровню 0,707 от максимума. Для того, чтобы генератор не шунтировал контур, применена слабая связь, которая дает возможность проявиться собственным свойствам колебательной системы.
![ИТ-2201 кондуктометр бесконтактный промышленный ИТ-2201 кондуктометр бесконтактный промышленный](/images/4.jpg)

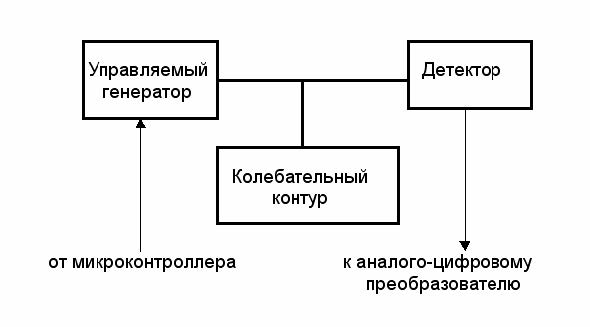

Рис. 4. Функциональная схема измерителя добротности
Комплект поставки:
— Блок первичного преобразователя (ГРБА.468731.001-02) — 1 шт.
— Блок индикации и управления (ГРБА.411611.001-03) — 1 шт.
— Блок связи с компьютером БС-011 (ГРБА.468353.001) — по отдельному заказу.
— Блок связи с компьютером БС-021 (ГРБА.468353.002) — по отдельному заказу.
— Кабель COM2 (ГРБА.685611.003) — по отдельному заказу.
— CD-диск с ПО2 — по отдельному заказу.
— Паспорт (ГРБА.414338.058ПС) — 1 экз.
— Руководство по эксплуатации (ГРБА.414338.058РЭ) — 1 экз.
— Методика поверки — 1 экз.
1Предназначен для подключения одного кондуктометра к ПК.
2Предназначен для создания сети из нескольких приборов типа ИТ-2100 и типа 2201 и подключения ее к ПК.
Документация:
ИТ-2201 кондуктометр бесконтактный промышленный. Руководство по эксплуатации.pdf
