Прибор применяется для измерения/регулирования удельной электропроводности/концентрации в жидких средах. Особенно рекомендуется его применение в средах, где может происходить сильное обрастание за счет осаждения грязи, масла, жира, гипса или извести.
Встроенный датчик температуры обеспечивает быструю и точную температурную компенсацию, которая имеет особое значение при измерении электропроводности.
Дополнительные функции, как, например, комбинированное переключение диапазона измерений и температурного коэффициента, позволяют оптимально применять прибор в CIP-процессах.
CTI-750 поставляется не только в пластиковом корпусе, но и в корпусе из нержавеющей стали. Оба типа приборов поставляются как в комбинированной (сенсор жестко соединен с преобразователем), так и в раздельной версии (измерительный преобразователь и сенсор соединены кабелем).
Типичные области применения
Пищевая, фармацевтическая промышленность, разделение продуктов при производстве напитков, пивоваренные и молочные заводы, установки для мытья бутылок, регулирование концентрации в гальванике и химической промышленности, CIP-установки, гидротехника и очистка сточных вод, дозирование реактивов, индикация утечек, системы отопления и охлаждения и др.
Особенности:
- можно активировать до 4 диапазонов измерений
- можно активировать до 4 темп. коэффициентов
- изменение концентраций:
- едкого натра NaOH
- азотной кислоты HNO3
- одна произвольно задаваемая характеристика (через setup-программу)
- температурный сенсор с быстрым откликом
- температурная компенсация:
- линейная
- природные воды
- собственная характеристика (функция самообучения)
- управление:
- через клавиатуру и дисплей; меню на русском языке
- через русифицированную setup-программу
- язык оператора: немецкий, английский, французский, голландский, польский, русский, испанский, шведский
- с помощью setup-программы:
- удобная возможность программирования;
- документирование установки
- функция самообучения для температурного коэффициента
- собственная характеристика для показаний концентрации
- управление обессоливанием
Принцип действия
Индуктивный метод измерений делает возможным определение удельной электропроводности даже в самых неблагоприятных средах без существенного обслуживания. В отличие от кондуктивного метода измерений, практически не возникают проблемы, связанные с разложением и поляризацией электродов. Измерение электропроводности производится с помощью индуктивного зонда. Синусоидальное переменное напряжение питает передающую катушку. В зависимости от электропроводности измеряемой жидкости в приемной катушке индуцируется ток. Этот ток пропорционален электропроводности среды.
Измерительная ячейка
Измерительная ячейка состоит из герметичного корпуса из полиэфирэфиркетона (PEEK) или поливинилиденфторида (PVDF), внутри которого расположены две измерительные катушки. Отверстие в измерительной ячейке обеспечивает протекание измеряемой среды. Между измеряемой средой и выходом действительного значения неизбежно существует гальваническая развязка, обусловленная методом измерения. Ячейка в высокой степени устойчива к воздействию температуры и давления.
Температурная компенсация
Сильная зависимость электропроводности от температуры среды, как правило, делает необходимой компенсацию влияния температуры. Прибор позволяет проводить линейную и нелинейную ТК. При необходимости ТК может быть выключена, например, при стабильных условиях по температуре на месте измерения, или, если ТК осуществляется программным способом во внешнем обрабатывающем устройстве (контроллере и т.п.).
Установка на месте измерения
Рабочее положение прибора в принципе произвольное. Следует, однако, учитывать, что измеряемая среда в проточном канале должна непрерывно меняться.
Измерительный преобразователь
Измерительный преобразователь CTI-750 разработан для установки по месту. Прочный корпус защищает электронику и электрические соединения от воздействия агрессивной окружающей среды (IP 67). Винт вентиляции с мембраной из PTFE предотвращает образование конденсата.

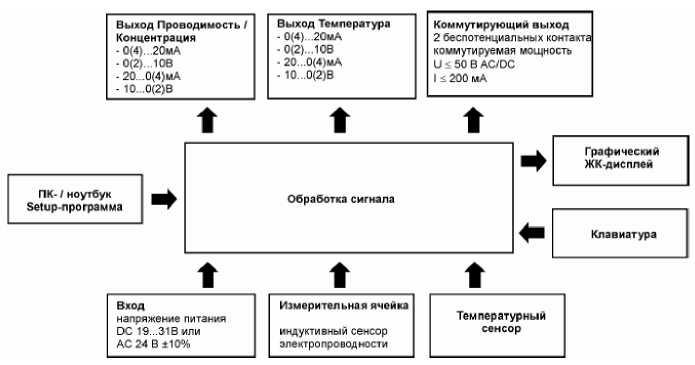

Блок-схема
Технические характеристики
|
Общие характеристики
|
|
АЦП Разрешение
|
15 бит
Период опроса: 500 мс = 2 измерения в секунду
|
|
Напряжение питания
|
Для эксплуатации в SELV- и PELV-цепях.
Серийно: DC 19…31В (номинальное DC 24 В), прибор защищен от перепутывания полярности
Остаточная пульсация: < 5%
Типовое дополнение 844: AC 24 В ±10%, 50…60 Гц
Потребляемая мощность: с дисплеем: ≤ 3 Вт, без дисплея: ≤ 2,6 Вт
|
|
Коммутируемая мощность полупроводникового реле
|
U < 50 В AC/DC
I ≤ 200 мА
|
|
Электрические соединения
|
разъемные соединители с винтовыми зажимами 2,5 мм2 или штекер / розетка М12
|
|
Дисплей (опция)
|
графический ЖК-дисплей с фоновой подсветкой; контрастность регулируется размеры: 62х23 мм
|
|
Допустимая температура окружающей среды (преобразователь)
|
-5…+50°C
отн. влажность макс. 93%, без конденсации
|
|
Допустимая температура хранения (преобразователь)
|
-5…+75°C отн. влажность макс. 93%, без конденсации
|
|
Степень защиты (преобразователь)
|
IP 67
|
|
Электромагнитная совместимость
|
по DIN EN 61 326
Излучение помех: класс В
Помехоустойчивость: промышленные требования
|
|
Корпус
|
При расширениях базового типа 10, 15, 20, 25, 60 и 65: полиамид (PA)
При расширениях базового типа 16, 26 и 66: нержавеющая сталь 1.4305
|
|
Масса
|
зависит от исполнения и подключения к процессу
≈ 0,3…2,4 кг
|
|
Измерительный преобразователь электропроводности / концентрации
|
|
Измерение концентрации (интегрировано в программу прибора)
|
- NaOH (едкий натр)
0…15 масс. % или 25…50 масс. %
- HNO3 (азотная кислота)
0…25 масс. % или 36…82 масс. %
- кривая концентрации, задаваемая пользователем, произвольно программируется через Setup-программу (см. "Специальные функции")
|
|
Таймер калибровки
|
устанавливается от 0 до 999 суток (0 = выкл.)
|
|
Выходной сигнал электропроводности / концентрации
|
0…10 В или 10…0 В
2…10 В или 10…2
В 0…20 мА или 20…0 мА
4…20 мА или 20…4 мА
Шкала для выходного сигнала произвольная
|
|
Нагрузка
|
≤ 500 Ом с токовым выходом
≥2 кОм с выходом по напряжению
|
|
Влияние температуры окружающей среды
|
≤ 0,1 %/К
|
|
Аналоговый выход при аварийном сигнале
|
Low (0 мА / 0 В / 3,4 мА / 1,4 В) или
High (22,0 мА / 10,7 В) или
устанавливаемое значение
|
|
Диапазоны измерений
|
Четыре диапазона измерений могут быть выбраны. Через внешний выключатель или систему верхнего уровня можно активировать один из них.
|
|
Измерительный преобразователь температуры
|
|
Учет температуры вручную
|
0,0…25,0…150°C / °F или автоматически
|
|
Диапазон измерения температуры
|
0…150°C / °F
|
|
Характеристика
|
линейная
|
|
Точность
|
≤0,5% от диапазона измерений
|
|
Выходной сигнал температуры
|
0…10 В или 10…0 В
2…10 В или 10…2 В
0…20 мА или 20…0 мА
4…20 мА или 20…4 мА
Шкала для выходного сигнала в диапазон - 20…+200°C произвольная.
Сенсор можно применять в диапазоне -10…-120°C (кратковременно до +140°C).
|
|
Нагрузка
|
≤500 Ом с токовым выходом
≥2 кОм с выходом по напряжению
|
|
Аналоговый выход при аварийном сигнале
|
Low (0 мА / 0 В / 3,4 мА / 1,4 В) или
High (22,0 мА / 10,7 В) или
устанавливаемое значение
|
|
Температурная компенсация
|
|
Температура сравнения
|
15…30°C, устанавливаемая
|
|
Температурный коэффициент
|
0,0…5,5 %/К, устанавливаемый
|
|
Диапазон компенсации
|
-20…150°C
|
|
Функция
|
- линейная
- природные воды (EN 27 888)
- нелинейная (функция самообучения, см. специальные функции
|
|
Сенсор
|
|
Материал
|
PEEK (полиэфирэфиркетон), PVDF (поливинилиденфторид)
Указание: Температура, давление и среда могут влиять на срок эксплуатации измерительной ячейки.
|
|
Температура измеряемой среды
|
-10…+120°C кратковременно +140°C (стерилизация)
|
|
Давление макс.
|
10 бар
|
|
Диапазоны измерений
|
Погрешность
(в % от диапазона)
|
|
|
Преобразователь
|
Сенсор
|
|
0…500 мкСм/см
|
≤ 0,5 %
|
≤ 1 %
|
|
0...1000 мкСм/см
|
|
0…2000 мкСм/см
|
≤ 0,5 %
|
|
0…5000 мкСм/см
|
|
0…10 мСм/см
|
|
0…20 мСм/см
|
|
0…50 мСм/см
|
|
0…100 мСм/см
|
|
0…200 мСм/см
|
|
0…500 мСм/см
|
|
0…1000 мСм/см
|
≤ 1 %
|
|
0…2000 мСм/см 1
|

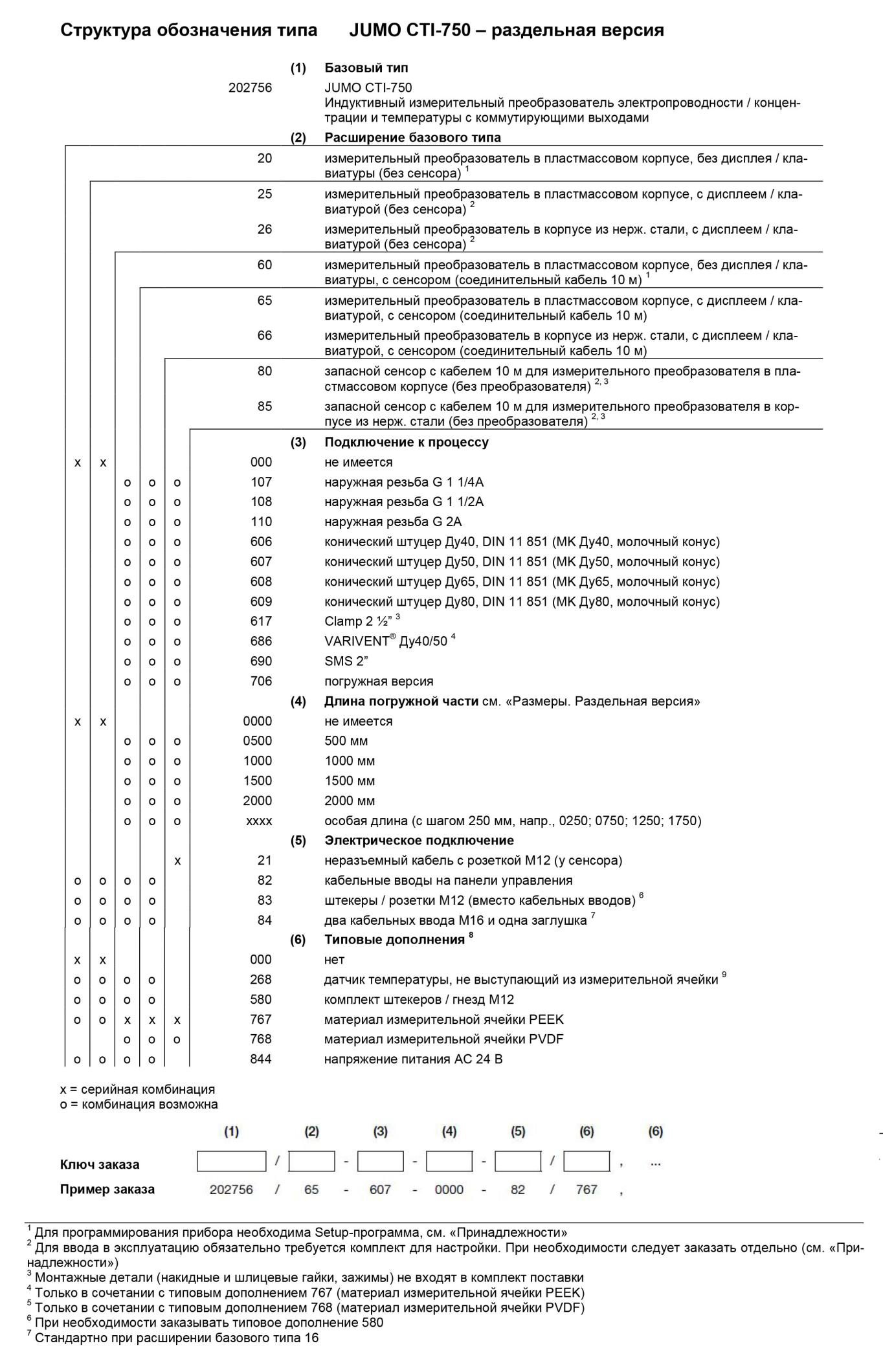

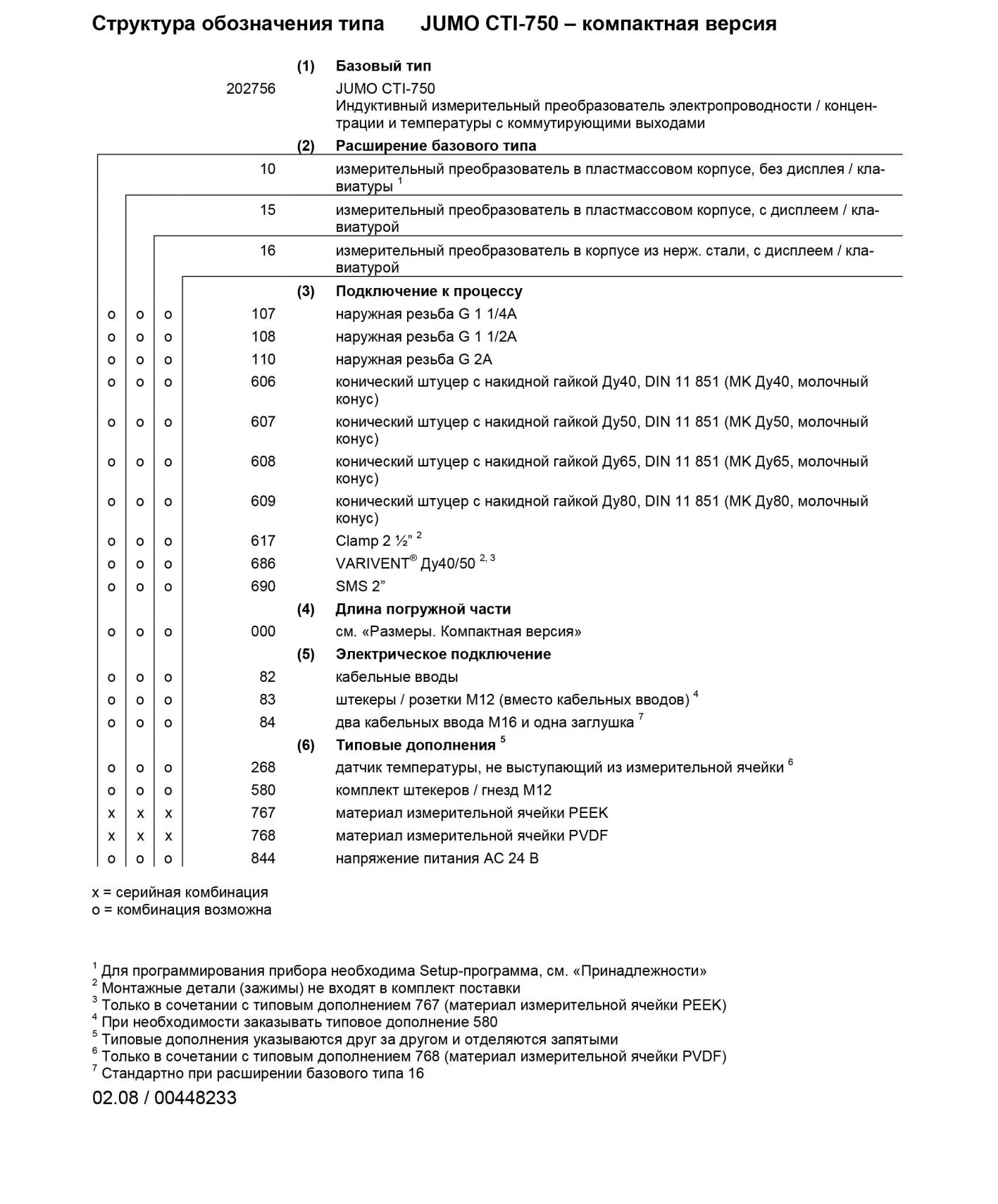

Карта заказа
>
