Прибор COM100 предназначен для измерения уровня общей минерализации (солесодержания), электропроводности (кондуктометр) и температуры воды.
Области применения:
- измерение уровня содержания солей в водопроводной воде, минеральной воде, скважинах, колодцах, аквариумах и бассейнах;
- измерение общей жесткости водопроводной воды в скважинах, колодцах, аквариумах и бассейнах;
- оценка жесткости воды для бытовой техники (стиральных, посудмоечных машин);
- измерение электропроводности воды;
- проверка эффективности работы бытовых очистительных систем, работающих по принципу обратного осмоса (RO);
- проверка эффективности работы бытовых фильтров (Барьер, Брита);
- измерение температуры в любой жидкости.
Принцип действия COM100
Основан на прямой зависимости электропроводности раствора (силы тока в постоянном электрическом поле, создаваемом электродами прибора) от количества растворенных в воде веществ.
Показания прибора при измерении:
- минерализации (TDS) выражаются в ppm (parts per million – частиц на миллион) или в мг/л - 1
- ppm=1мг/л;
- электропроводности (EC) выражаются в µS – микросименсах (мкСм);
- температуры в градусах по Цельсию (С), либо в градусах по Фаренгейту (F).
Режимы измерений
Прибор имеет 3 режима измерений:
- электропроводности (EC).
- солесодержания (минерализации) (TDS ppm).
- температуры (градусы Цельсия или Фаренгейта)
В режимах измерения электропроводности и солесодержания предусмотрено 6 заводских режимов, использующих 3 откалиброванных профиля:
- NaCl – для проведения измерений в воде, где преимущественное содержание солей натрия.
- KCl – для проведения измерений в воде, где преимущественное содержание солей калия,
- может использоваться для подготовки электролитов и др. лабораторных целей.
- 442 – для проведения измерений в природной воде (например, взятой из скважины, колодца). 442 – стандарт, разработанный компанией Myron L Co, как симулятор свойств природной воды с содержанием 40% бикарбоната соды, 40% сульфата соды, 20% хлоридов.
Профили NaCl, KCl и 442 обладают коэффициентами для автоматического пересчета значений измерений (conversion factor) в нелинейной зависимости:
- TDS – NaCl: 0.47 – 0.50
- TDS – 442: 0.65 – 0.85
- TDS – KCl: 0.50 – 0.57
Измерение электропроводности воды
1. Снимите защитный колпачок.
2. Включите прибор, нажав клавишу ON/OFF.
3. Выберите режим измерений электропроводности – для переключения между режимами нажмите и удерживайте кнопку HOLD/MODE. На дисплее прибора будет отображаться выбранный режим измерения электропроводности:
- EC µS – измерение электропроводности в микро-сименсах;
- EC mS – измерение электропроводности в милли-сименсах
Справочно: 1mS = 1000µS
4. Опустите нижнюю часть прибора в емкость с водой.
5. Измерения осуществляйте в течение 30 секунд, после чего не вынимая прибор из воды, нажмите один раз кнопку HOLD/MODE.
6. Стряхните оставшуюся воду, оботрите сухой тряпкой и закройте колпачок.
Измерение общей минерализации воды
1. Снимите защитный колпачок.
2. Включите прибор, нажав клавишу ON/OFF.
3. Выберите режим измерений минерализации – для переключения между режимами нажмите и удерживайте кнопку HOLD/MODE. На дисплее прибора будет отображаться выбранный режим измерения минерализации:
- TDS c KCl в ppm
- TDS c 442 в ppm
- TDS c NaCl в ppm
- TDS c KCl в ppt
- TDS c 442 в ppt
- TDS c NaCl в ppt
Где ppm – parts per million – частиц на миллион; ppt – parts per thousand – частей на тысячу.
Справочно: 1ppt = 1000ppm
4. Опустите нижнюю часть прибора в емкость с водой.
5. Измерения осуществляйте в течение 30 секунд, после чего не вынимая прибор из воды, нажмите один раз кнопку HOLD/MODE.
6. Для оценки уровня минерализации, считайте показания прибора и проведите оценку при помощи прилагаемой шкалы (см. ниже) для оценки измерений.
7. Стряхните оставшуюся воду, оботрите сухой тряпкой и закройте колпачок.
Рекомендуется проводить несколько этапов измерений. За окончательный результат берется среднее значение.
Измерение общей жесткости воды по электропроводности
Метод измерения общей жесткости воды по электропроводности позволяет составить точное представление об общей жесткости воды в том случае, если вода не подсаливалась поваренной солью и не регулировалась рН средствами типа рН-минус, рН-плюс и другими кислотами и щелочами.

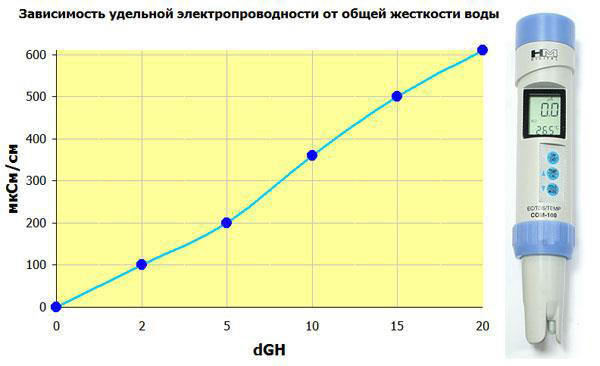

Для измерения общей жесткости необходимо измерить электропроводность и сопоставить полученное значение в соответствии с графиком, составленным на основе анализа образцов природных вод, приведенным ниже:
Вертикальная ось значений обозначает показания удельной электропроводности мкСм/см, полученные в результате измерения прибором. Горизонтальная ось - немецкие градусы dGH общей жесткости.
Так как жесткость в различных странах выражается в различных единицах, то при необходимости, немецкие градусы можно перевести в другие единицы жесткости, согласно приведенной таблице ниже:
|
Наименование единиц
|
Мг-экв/л
|
Градус жесткости немецкий французский
|
американский
|
английский
|
|
1 мг-экв/л
|
1
|
2,804
|
5,005
|
50045
|
3,511
|
|
1 немецкий градус dH
|
0,3566
|
1
|
1,785
|
17,847
|
1,253
|
|
1 французский градус
|
0,1998
|
0,560
|
1
|
10,000
|
0,702
|
|
1 американский градус
|
0,0200
|
0,056
|
0,100
|
1
|
0,070
|
|
1 английский градус
|
0,2848
|
0,799
|
1,426
|
14,253
|
1
|
Оценка общей жесткости воды по минерализации
Метод оценки общей жесткости воды по минерализации дает приблизительное представление об общей жесткости воды. Единицы измерения жесткости воды в различных странах разные. Для оценки общей жесткости воды по минерализации, показания прибора преобразуйте в соответствии со следующим правилом:
- 1 dH (Немецкий градус) = 17,8 ppm
- 1 f (Французский градус) = 10 ppm
- 1 мг-экв/л = 50,05 ppm
Режимы измерений
|
Наименование
|
Значение
|
|
Диапазон измерения электропроводности
|
0-9990 µS; 0-9.99 mS
|
|
Диапазон измерения минерализации
|
0-8560 ppm (мг/л), 0-8.56ppt
|
|
Диапазон измерения температуры
|
0-80 °C; 32-150 °F
|
|
Цена деления
|
0-99: 0.1 µS/ppm; 100-999: 1 µS/ppm; 1000-9990: 10 µS/ppm; температура 0.1 °C/F
|
|
Погрешность
|
±2%
|
|
6 режимов измерений: преобразование электропроводности в уровень минерализации:
нелинейное преобразование для KCl, 442TM, NaCl, либо устанавливается вручную
|
|
Калибровка
|
Цифровая калибровка нажатием специальной кнопки
|
|
Питание
|
Аккумуляторные батареи 3 x 1.5V (LR44) в комплекте
|
|
Продолжительность работы от батарей
|
свыше 100 часов непрерывного использования
|
|
Размеры
|
18,5x3,4x3,4 см
|
|
Вес
|
91 г
|
