Атлант-1100 кондуктометр промышленный многоканальный

Универсальный промышленный кондуктометр Атлант-1100 предназначен для измерения удельной электрической проводимости, удельного сопротивления, концентрации примесей обессоленной воды и водных растворов низкой концентрации в системах мониторинга водно-химического режима технологического оборудования электростанций и других производств.

Основные преимущества:

- большой жидкокристаллический дисплей с подсветкой для представления измеренных параметров пробы и работы с меню;

- оперативный выбор единиц измерения параметров пробы;

- обеспечивают цифровую индикацию результатов измерений и дополнительных вычислений на графическом дисплее;

- автоматическое приведение измеренного значения УЭП к значению заданной температуры приведения;

- преобразование результатов измерения в стандартный выходной токовый сигнал и (или) в стандартизированные цифровые;

- интерфейсные сигналы одновременно по нескольким, в зависимости от модификации, каналам;

- широкий выбор программируемых линейных или логарифмических шкал выходных сигналов;

- многофункциональная широкодиапазонная температурная компенсация результатов измерения;

- имеют канал выходного унифицированного сигнала постоянного тока 0-5, 0-20, 4-20 мА и один канал стандартизированного цифрового интерфейса RS 485;

- автоматическая калибровка;

- автоматическая самодиагностика;

- измерительный блок в корпусе IP65 для щитового или настенного монтажа;

- возможность комплектования панелью с Н-фильтром.

В зависимости от заказа комплектуется различными моделями ДЭП, а также может дополняться H-фильтрами

Модификации Атлант-1100:

- Атлант-1101.

- Атлант-1102.

- Атлант-1103.

- Атлант-1105.

Технические характеристики:

Наименование параметра	Значение параметра
Диапазон измерения УЭП	0,02 - 1 000 000 мкСм/см
Диапазон измерения температуры	1,0 - 95.0 °C
Пределы допускаемой основной относительной погрешности измерений УЭП при температуре окружающей среды (20 ± 5) °С,%	2,0
Абсолютная погрешность измерения температуры	0.3 °C
Пределы допускаемой дополнительной погрешности измерения УЭП при изменении температуры контролируемой среды от температуры приведения на каждые ± 15 °C, в диапазоне температур от плюс 1 до плюс 95 °C, не более предела допускаемой основной относительной погрешности.
Пределы допускаемой дополнительной погрешности измерения УЭП при изменении температуры окружающей среды на каждые ± 10 °C в диапазоне температур от минус 10 до плюс 50 °C, не более  0,5 предела допускаемой основной относительной погрешности.
Параметры контролируемой среды:
Температура	от 1 до 95°C
Давление	до 1,2 МПа
Содержание взвешенных твердых частиц, не более	5 мг/кг
Выходные сигналы: диапазоны выходных токов (устанавливается пользователем)	0-5мА, 0-20мА, 4-20мА
Количество программируемых точек на шкале выходных токов (устанавливается пользователем)	2 - начало и конец шкалы
Режимы работы реле уставок ( устанавливается пользователем, индицируется на дисплее)	Выкл., более >,менее <
Рабочие условия применения:
Блоков измерительных:
Температура, °C	от - 10 до + 50
Относительная влажность воздуха при температуре 35 °С, не более, %	95
Давление, кПа	от 84 до 106,7
Датчиков (ДЭП):
Температура, °С	от +1 до + 95
Относительная влажность воздуха при температуре 35 °С, не более, %	95
Давление, кПа	от 84 до 106,7
Напряжение питания	от 187 до 242В или   от 30.6 до 39,6 В частотой от 48 до 65Гц
Потребляемая мощность	20ВА
Интерфейс пользователя	система вложенных иерархических меню,индикация на дисплее в графическом и текстовом виде
Обработка ошибок	контроль внешних цепей, внутренняя самодиагностика и самокалибровка, ошибки в виде текстового сообщения на дисплее
Калибровки	непосредственная, косвенная
Гарантийные обязательства	3 года

Диапазоны измерения концентраций растворенных веществ, удельной электрической проводимости среды и удельного сопротивления датчиками разных моделей:

Концентрация			ДЭП 01 А=0.01 1/см										ДЭП 02 А=0.1 1/см
			%		г/л				ммоль/л				%			г/л					ммоль/л
			min	max	min		max		min		max		min	max		min			max		min	max
соли:	NaCl		0,0	0,01	0,0		0,1		0,0		2,70		0,0	0,10		0,0002			1,0		0,004	27,4
	KCl		0,0	0,01	0,0		0,1		0,0		1,35		0,0	0,10		0,0002			1,0		0,003	13,5
Удельная электропрводность, мкСм/см			0,02 - 200,0										0,5 - 2000,0
Удельное сопротивление, Ом*см			5 000,0 - 50 000 000,0										5 00,0 - 2 000 000,0
Концентрация			ДЭП 03 А=1 1/см										ДЭП 04 А=10 1/см
			%		г/л				ммоль/л				%			г/л					ммоль/л
			min	max	min		max		min		max		min	max		min			max		min	max
соли		NaCl	0,002	1,2	0,0025		12,0		0,043		205,0		0,005	15		0,05			170,0		0,85	2900
		KCl	0,002	1,2	0,0030		12,0		0,040		160,0		0,005	15		0,05			170,0		0,67	2280
щелочь		NaOH	0,001	0,3	0,010		3,0		0,25		75,0		0,001	4,5		0,01			48,0		0.25	1200
кислоты		H2SO4	0,001	0,25	0,010		2,5		0,30		25,0		0,001	4,7		0,01			48,0		1.0	490
		HCl	0,001	0,15	0,010		1,5		0,30		40,0		0,10	2,0		0,01			20,0		2.7	550
Удельная электропрводность, мкСм/см			5 - 20000,0										50 - 200 000,0
Удельное сопротивление, Ом*см			50,0 -200 000,0										5,0 - 20 000,0
Концентрация			ДЭП 04-20 А=20 1/см										ДЭП -05 А=50 1/см
			%			г/л				ммоль/л			%				г/л			ммоль/л
			min	max		min		max		min		max	min		max		min	max		min			max
соли	NaCl		0.01	26		0.10		310		1.7		5300	0.01		26		0.1	310		1.7			5300
	KCl		0.01	25		0.10		280		1.3		3760	0.01		25		0.1	280		1.3			3760
щелочь	NaOH		0.002	12		0.02		135		0.5		3380	0.004		17		0.04	200		1.0			5000
кислоты	H2SO4		0.002	9		0.02		95		0.2		970	0.004		30		0.04	360		4.0			3670
	HCl		0.002	4		0.02		40		0.6		1095	0.003		20		0.03	230		5.5			6300
Удельная электропрводность, мкСм/см			100 - 400 000,0										250 - 1 000 000,0
Удельное сопротивление, Ом*см			2,5 - 10 000,0										1,0 -4 000,0

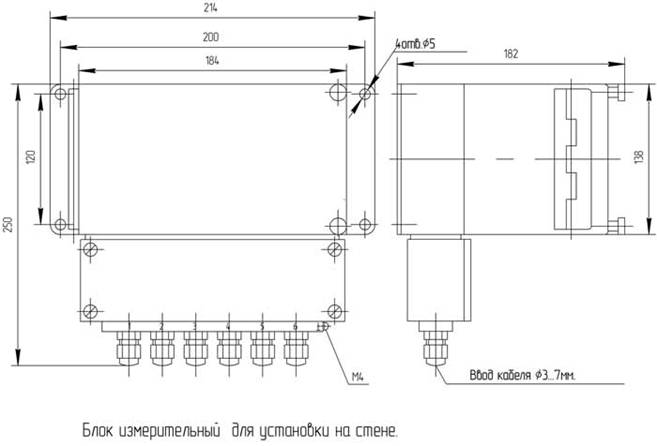

Блок настенный

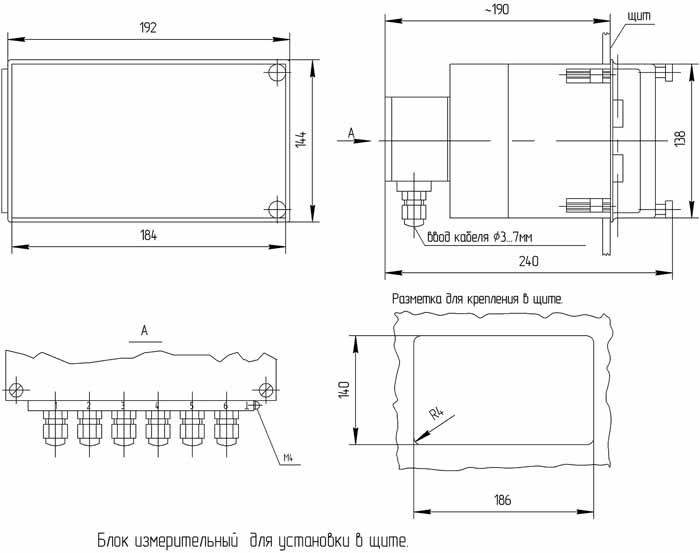

Блок щитовой

Документация Атлант-1100 кондуктометр промышленный многоканальный:

Атлант-1101 кондуктометр промышленный многоканальный. Руководство по эксплуатации.pdf

Атлант-1102 кондуктометр промышленный многоканальный. Руководство по эксплуатации.pdf

Атлант-1103 кондуктометр промышленный многоканальный. Руководство по эксплуатации.pdf

Атлант-1105 кондуктометр промышленный многоканальный. Руководство по эксплуатации.pdf
