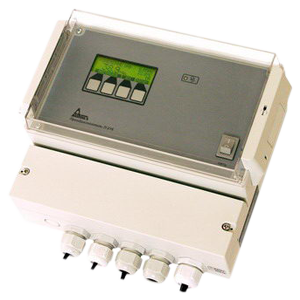

Преобразователь «П 216.3» используется в составе анализаторов, предназначенных для непрерывных потенциометрических измерений активности ионов водорода (pH) в технологических водных растворах и пульпах, а также в системах автоматического контроля и регулирования технологических процессов различных отраслей народного хозяйства.
Преобразователь П-216.3 рассчитан на работу с любыми серийно выпускаемыми чувствительными элементами, например БГ-1, ДПг-4М, ДМ-5М и др.
Преобразователь П-216.3 сертифицирован и внесен в Государственный реестр средств измерений. Выпускается в соответствии с ТУ РБ 400067241.004-2003.
Особенности П-216.3
– выполнен в эргономичном, современном корпусе настенного исполнения с удобным расположением органов управления и гермовводов для подключения чувствительных элементов и исполнительных устройств. Корпус и внешние подключения имеют класс защиты IP 65, что позволяет эксплуатировать преобразователь в цеховых условиях;
– прост в эксплуатации, работает в диалоговом режиме с использованием подсказок оператору. Имеется оперативная самодиагностика и сигнализация о выходе измеряемой величины за пределы установленных допусков;
– использование стандартного датчика температуры не требует настройки для измерения температуры и термокомпенсации электродов;
– результаты настройки хранятся в энергонезависимой памяти отключенного от сети преобразователя неограниченно долго;
– второй класс защиты по безопасности позволяет эксплуатировать преобразователь без защитного заземления. Имеется жила заземления в шнуре питания для защиты от кондуктивной индустриальной радиопомехи;
За счет применения современной элементной базы ведущих мировых производителей электронных компонентов достигается высокая надежность преобразователя.
Модификации П-216.3
1. П-216.3. – Преобразователь со встроенным входным дифференциальным усилителем, имеющим два высокоомных входа, с индикацией результатов pH, мВ, °C и выходными унифицированными сигналами постоянного тока и напряжением питания 220 В.
2. П-216.3-36В. – Преобразователь со встроенным входным дифференциальным усилителем, имеющим два высокоомных входа, с индикацией результатов pH, мВ, °C и выходными унифицированными сигналами постоянного тока и напряжением питания 36 В.
Технические характеристики П-216.3
|
Характеристики |
Значения |
|
Диапазон |
pX (pH) |
-20.00 ... 20.00 |
|
mV |
-3000 ... 2000 |
|
температура |
-20.0 ...150.0 °C |
|
Дискретность |
pX (pH) |
0.01 |
|
mV |
1 |
|
температура |
0.1 °C |
|
Основная погрешность по показаниям дисплея |
pH |
±0.02 |
|
mV |
±2 |
|
температура |
±0.5 °C |
|
Выходные сигналы |
аналоговый |
0 ... 5 mA (Rн < 2 кОм)
4 ... 20 mA (Rн < 500 Ом) |
|
цифровой |
C2 (RS-232C) |
|
Относительная погрешность по выходным
сигналам |
±1.0 % при ХN=< 5 pH; ХN=< 250 мВ
±0.5 % при ХN> 5 pH; ХN> 250 мВ |
|
Температурная компенсация |
автоматическая или ручная 10 ...50 °C |
|
Дисплей |
графический ЖКИ |
|
Питание |
(220+22-33) В или (36+3.6-5.4) В; (50±0.5) Гц |
|
Потребление |
не более 7 В·А |
|
Габаритные размеры |
преобразователя |
250 x 230 x130 мм |
|
упаковки |
300 x 280 x150 мм |
|
Масса |
преобразователя |
1.3 кг |
|
комплекта |
н/д |
Комплект поставки П-216.3
1. Преобразователь П-216.3.
2. Комплект принадлежностей.
3. Руководство по эксплуатации.
4. Формуляр.
Чертеж П-216.3
