ИПЛ серия pH-метров, иономеров, титраторов и кислородомера

В состав серии «ИПЛ» входят как простые приборы, имеющие только один измерительный канал, так и более сложные - многоканальные и комбинированные. Иономеры, рН-метры, титраторы и кондуктометры выпускаются в модификациях обычной и повышенной точности.

Все приборы серии ИПЛ позволяют измерять значение ЭДС (т.е. Eh, redox, ОВП, окислительно- восстановительного потенциала) и температуру.

pH-метры - предназначены для измерения значения pH (водородного показателя). Отличаются от иономеров отсутствием возможности пересчета результата в единицы молярной и массовой концентрации. Модели ИПЛ-301 и ИПЛ-311 отличаются метрологическими характеристиками.

Иономеры предназначены для измерения значения pH, активности pX и концентрации различных ионов при помощи ионселективных электродов. Могут выводить результат в единицах молярной и массовой концентрации и градуироваться по растворам, концентрация которых задается в этих величинах. Модели ИПЛ-101, ИПЛ-102, ИПЛ-103, ИПЛ-201, ИПЛ-111, ИПЛ-112, ИПЛ-113, ИПЛ-211 - отличаются числом каналов для одновременного подключения электродов и количеством сохраняемых градуировочных характеристик электродных систем. Модель ИПЛ-112 имеет возможность дифференциального измерения.

Титраторы ИПЛ-101-1 и ИПЛ-111-1 - отличаются метрологическими характеристиками. Работают в двух режимах - титратора и иономера. В режиме иономера - аналогичны моделям ИПЛ-101 и ИПЛ-111, но имеют дополнительно аналоговый и два настраиваемых релейных выхода. В режиме титратора - позволяют управлять дозирующим устройством и проводить титрование до конечной точки, заданной в единицах активности рН/рХ или ЭДС (мВ).

Кислородомер ИПЛ-513 - комбинированный прибор повышенной точности. Имеет два ионометрических канала, аналогичных ИПЛ-113, и один амперометрический для подключения электрохимического датчика.

Модель	pH-метр	Иономер	Титратор	Кислородомер	Кондуктометр	Термометр
Обычная точность (ЭДС - ±1 мВ; ±0,02 ед. pH/pX; УЭП ±2%)
ИПЛ-101	1		-	-	-	1
ИПЛ-102	2		-	-	-	1
ИПЛ-103	3		-	-	-	1
ИПЛ-201	1 (9 градуировок)		-	-	-	1
ИПЛ-301	1	-	-	-	-	1
ИПЛ-101-1	1		1	-	-	1
Повышенная точность (ЭДС - ±0,5 мВ; ±0,005 ед. pH/pX; УЭП ±1%)
ИПЛ-111	1		-	-	-	1
ИПЛ-112	2 (или режим дифф. измерения)		-	-	-	1
ИПЛ-113	3		-	-	-	1
ИПЛ-211	1 (9 градуировок)		-	-	-	1
ИПЛ-311	1	-	-	-	-	1
ИПЛ-111-1	1		1	-	-	1
ИПЛ-513	2		-	1	-	1
КСЛ-111	-		-	-	1	1

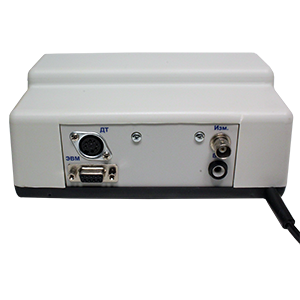

Все приборы имеют связь с ЭВМ по протоколу RS-232C (Стык С2) с возможностью многоточечного подключения.

Технические характеристики ИПЛ

Характеристики	Значения
Габаритные размеры, мм, не более	230x220x50
Масса, кг, не более	1,5
Питание	Сеть 220В, 50 Гц
Связь с компьютером	Стык С2 (RS-232C)

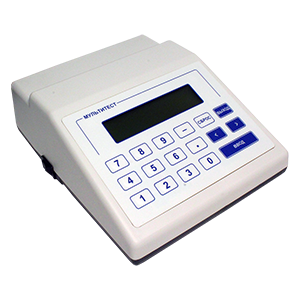

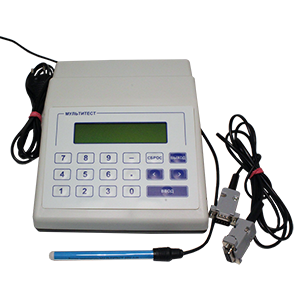

pH-метры ИПЛ-301, ИПЛ-311 предназначены для определения водородного показателя (pH) и измерения ЭДС (ОВП, Eh). Используются совместно с pH и Eh электродами в комбинированном исполнении или дополнительного электрода сравнения.

Модели pH-метров отличаются метрологическими характеристиками, ИПЛ-301 имеет обычную, а ИПЛ- 311 - повышенную точность измерений.

Параметры потенциометрических каналов приборов обычной и повышенной точности

Характеристики	Обычная точность	Повышенная точность
Диапазон
ЭДС, мВ	от -3000 до 3000
pH, ед. pH	от -2 до 20
Температура, °C	от 0 до 100
Погрешность
ЭДС, мВ	±1,0 мВ	±0,5 мВ
pH, ед. pH	±0,02	±0,005
Температура, °C	±0,5

pH-метры-иономеры ИПЛ-101, ИПЛ -102, ИПЛ -103, ИПЛ -201, ИПЛ -111, ИПЛ -112, ИПЛ -113, ИПЛ -211 могут использоваться для определения молярной и массовой концентрации ионов калия, натрия, аммония, кальция, фторидов, хлоридов, нитратов и др. Выполняют все функции pH-метров, дополнительно могут измерять активность ионов (pX).

Иономеры различаются по метрологическим характеристикам, количеству потенциометрических каналов и возможности выбора параметров градуировки.

По метрологическим характеристикам иономеры, как и pH-метры, подразделяются на приборы обычной и повышенной точности с аналогичными параметрами.

Количество каналов определяет максимальное число одновременно подключаемых ионоселективных электродов. По этому признаку иономеры подразделяются на:

- одноканальные ИПЛ-101 и ИПЛ-111;

- двухканальные ИПЛ-102 и ИПЛ-112;

- трёхканальные ИПЛ-103 и ИПЛ-113.

ИПЛ-112 также позволяет проводить измерения в дифференциальном режиме - определять разность потенциалов между двумя каналами, что даёт возможность проводить анализ методом концентрационного элемента. Режим может использоваться и там, где требуется экранирование или заземление электродной системы, например, при анализе чистых вод.

Иономеры ИПЛ-201 и ИПЛ-211 с возможностью выбора параметров градуировки имеют только один измерительный канал, но позволяют подключать к нему от одного до девяти электродов без повторного проведения градуировки.

pH-метр/иономер/кислородомер ИПЛ-513 (комбинированный анализатор) имеет два потенциометрических канала и один амперометрический канал.

Потенциометрические каналы используются аналогично каналам иономеров повышенной точности. К амперометрическому каналу подключается датчик парциального давления кислорода.

Параметры амперометрического канала ИПЛ-513:

Концентрация растворённого кислорода, мг/дм3	от 0 до 20
Процент насыщения жидкости кислородом, %	от 0 до 200
Погрешность при преобразовании напряжения в процент насыщения, %	±0,2

pH-метры/иономеры/титраторы ИПЛ-101-1, ИПЛ-111-1 имеют метрологические характеристики и возможности одноканальных pH-метров/иономеров, но обладают рядом дополнительных функций, главная из которых - возможность управлять работой титровальной установки при проведении титрования до конечной точки, заданной в величинах pH/pX или милливольтах. Для использования в качестве титратора прибор должен быть оснащён электромагнитным клапаном и блоком БУК-01, которые входят в состав отдельных комплектов для титрования.

Приборы ИПЛ-101-1 и ИПЛ-111-1 могут работать в режиме удерживания параметра в заданных границах. При выходе за границу диапазона происходит срабатывание одного из двух электромагнитных реле, управляющие контакты которых выведены на внешний разъём. Границы диапазона могут быть установлены в величинах pH/pX или в милливольтах.

В титраторах имеется настраиваемый аналоговый выход, что позволяет использовать приборы совместно с самописцем или для других целей.
