Универсальный промышленный прибор «АТЛАНТ 2105» предназначается для замера концентрации ионов натрия в пробе технологических сред оборудования электростанций, а также других производств.
Основные преимущества:
- большой жидкокристаллический дисплей с подсветкой для представления измеренных параметров пробы и работы с меню;
- оперативный выбор единиц измерения параметров пробы;
- широкий выбор программируемых линейных или логарифмических шкал выходных сигналов;
- широкодиапазонная температурная компенсация результатов измерения;
- имеется канал выходного унифицированного сигнала постоянного тока 0-5, 0-20, 4-20 мА с программируемыми значениями шкал по основному измеряемому параметру, стандартизованный цифровой интерфейс RS 485, с возможностью объединения в сеть до 99 приборов;
- по отдельному заказу прибор может содержать второй канал выходного тока, все выходные сигналы гальванически отвязаны от прибора и друг от друга;
- автоматическая калибровка;
- автоматическая самодиагностика;
- измерительный блок в корпусе IP65 для щитового или настенного монтажа;
- возможность поставки в металлическом герметичном корпусе с повышенной степенью защиты от окружающей среды.
Технические характеристики
|
Диапазоны измерения:
|
|
показателя активности ионов натрия (pNa)
массовой концентрации ионов натрия (CNa)
температуры контролируемой среды
показателя активности ионов водорода (pH)
ЭДС электродной системы
|
от 2,36 до 7,36;
от 0,001 до 100 мг/дм3;
от + 1 до + 60 °С;
от 1 до 12;
от - 2500 до +2500 мВ.
|
|
Предел допускаемой основной абсолютной погрешности измерений pNa
|
в диапазоне измерений от 2,36 до 5,66 должен быть ± 0,04, в диапазоне измерений от 5,67 до 7,36 должен быть ± (0,04 × pNa).
|
|
Предел допускаемой основной относительной погрешности измерений СNa
|
при температуре контролируемой среды (20 ± 0,2) °С и температуре окружающей среды (20 ± 5) °С должен быть ± (6 + 50/СNa), %,
где СNa – измеренное значение, мкг/дм3.
|
|
Предел допускаемой основной абсолютной погрешности измерений,
|
температуры анализируемой среды должен быть ± 0,3 °С.
|
|
Предел допускаемой основной абсолютной погрешности измерений рН
|
должен быть ± 0,1.
|
|
Параметры контролируемой среды:
|
|
Температура
Объемный расход
давление, не более,
|
от 1 до 60 °C
2-10 дм3/час
0,1 МПа
|
|
Выходные сигналы:
|
|
Диапазоны выходных токов (устанавливается пользователем)
|
0-5мА, 0-20мА, 4-20мА
|
|
Количество программируемых точек на шкале выходных токов (устанавливается пользователем)
|
2-начало и конец шкалы
|
|
Режимы работы реле уставок (устанавливается пользователем, индицируется на дисплее)
|
Выкл., более >, менее <, t° >
|
|
Параметры окружающей среды:
|
|
Температура
Относительная влажность
Давление
|
от -10 до +50 °C
до 95 % при 35 °C
от 66 до 106.7 кПа
|
|
Напряжение питания
|
от 187 до 242 В
или от 30.6 до 39.6 В,
частотой от 48 до 65 Гц
|
|
Потребляемая мощность
|
20 ВА
|
|
Интерфейс пользователя
|
система вложенных иерархических меню, индикация на дисплее в графическом и текстовом виде
|
|
Обработка ошибок
|
контроль внешних цепей, внутренняя самодиагностика и самокалибровка, ошибки в виде текстового сообщения на дисплее
|
|
Калибровки
|
автоматическая и ручная по химанализу
|
|
Гарантийные обязательства
|
3 года
|

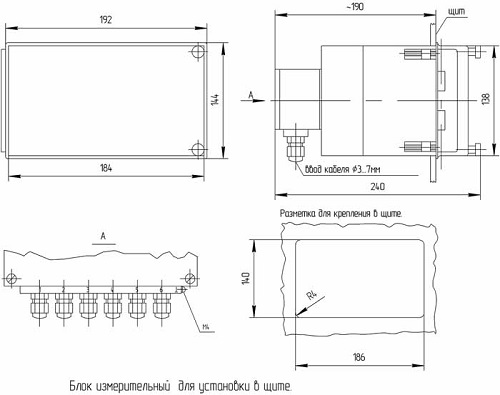

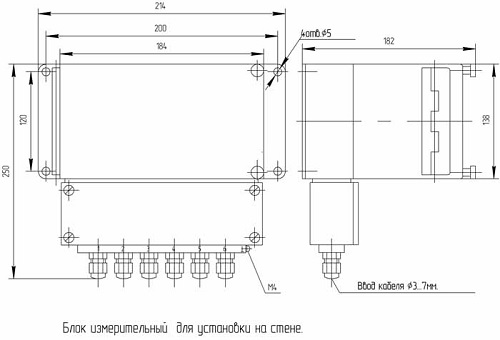

Чертежи и схемы:
