Преобразователь «П 216.7» используется в составе анализаторов натрия, предназначенных для непрерывных потенциометрических измерений в технологических водных растворах, а также в системах автоматического контроля и регулирования технологических процессов различных отраслей народного хозяйства.
Преобразователь П-216.7 рассчитан на работу с любыми серийно выпускаемыми чувствительными элементами, например БГ-2 и др.
Преобразователь П-216.7 сертифицирован и внесен в Государственный реестр средств измерений. Выпускается в соответствии с ТУ РБ 400067241.004-2003.
Особенности П-216.7
– выполнен в эргономичном, современном корпусе настенного исполнения с удобным расположением органов управления и гермовводов для подключения чувствительных элементов и исполнительных устройств. Корпус и внешние подключения имеют класс защиты IP 65, что позволяет эксплуатировать преобразователь в цеховых условиях;
– прост в эксплуатации, работает в диалоговом режиме с использованием подсказок оператору. Имеется оперативная самодиагностика и сигнализация о выходе измеряемой величины за пределы установленных допусков;
– использование стандартного датчика температуры не требует настройки для измерения температуры и термокомпенсации электродов;
– результаты настройки хранятся в энергонезависимой памяти отключенного от сети преобразователя неограниченно долго;
– второй класс защиты по безопасности позволяет эксплуатировать преобразователь без защитного заземления. Имеется жила заземления в шнуре питания для защиты от кондуктивной индустриальной радиопомехи.
За счет применения современной элементной базы ведущих мировых производителей электронных компонентов достигается высокая надежность преобразователя.
Модификации П-216.7
1. П-216.7 – Преобразователь со встроенным входным усилителем, имеющим два независимых канала усиления с высокоомными входами, с индикацией результатов измерения pNa, cNa (млг/л), мВ, °C и выходным унифицированным сигналом постоянного тока и напряжением питания 220 В
2. П-216.7-36В – Преобразователь со встроенным входным усилителем, имеющим два независимых канала усиления с высокоомными входами, с индикацией результатов измерения pNa, cNa (млг/л), мВ, °C и выходным унифицированным сигналом постоянного тока и напряжением питания 36 В
Технические характеристики П-216.7
|
Характеристики |
Значения |
|
Диапазон |
pX (pH) |
-20.0 ... 20.0 |
|
концентрация |
1 мкг/л (мкг/кг) ... 1000 мг/л (мг/кг) |
|
mV |
-3000 ... 2000 |
|
температура |
0 ...100 °C |
|
Выбор диапазона |
автоматический |
|
Дискретность |
pX (pH) |
0.01 |
|
концентрация |
0.1, 1 |
|
mV |
1 |
|
температура |
0.1 °C |
|
Основная погрешность преобразователя |
pX (pH) |
±0.04 |
|
концентрация |
2.5 % |
|
mV |
±4 |
|
температура |
±0.5 °C |
|
Выходные сигналы |
аналоговый |
0 ... 5 mA (Rн < 2 кОм)
4 ... 20 mA (Rн < 500 Ом) |
|
цифровой |
C2 (RS-232C) |
|
Температурная компенсация |
автоматическая или ручная -20 ...150 °C |
|
Дисплей |
Графический ЖКИ |
|
Питание |
(220+22-33) В или (36+3.6-5.4) В; (50±0.5) Гц |
|
Потребление |
не более 7 В·А |
|
Габаритные размеры |
преобразователя |
250 x 230 x130 мм |
|
блока гидравлического |
500 x 250 x160 мм |
|
Масса |
преобразователя |
1.3 кг |
|
блока гидравлического |
5 кг |
Комплект поставки П-216.7
1. Преобразователь П-216.7.
2. Комплект принадлежностей (набор кабелей для поверки).
3. Руководство по эксплуатации.
4. Формуляр.

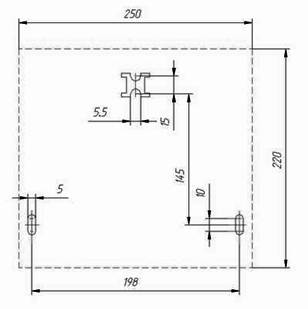

Чертеж П-216.7
