КВАРЦ-УПП устройство подготовки пробы

Устройство подготовки пробы (УПП) «КВАРЦ-УПП» обеспечивает индикацию следующих величин:

- общего расхода пробы через выходной коллектор УПП (при постоянном наличии перелива пробы через переливную колонку с помощью этого индикатора можно так же проконтролировать расход пробы через любой из датчиков приборов АХК и пробоотбор для проведения ручных экспресс-анализов);

- температуры пробы на выходе УПП;

- уровня пробы в переливной колонке;

- положение управляющего вентиля подачи пробы.

УПП обеспечивает автоматическую предупредительную индикацию и формирование следующих аварийных сигналов:

- «авария по температуре» - при превышении температурой пробы на выходе УПП предельной температуры;

- «авария по максимальному (минимальному) расходу» - при выходе значения суммарного расхода пробы за заданные границы;

- «авария по уровню» - при снижении уровня пробы в переливной колонке ниже допустимого значения.

Особенности:

 - конструкция УПП предусматривает размещение электронных блоков и датчиков приборов АХК непосредственно на передних панелях УПП, благодаря чему достигается очень компактная и удобная в эксплуатации и обслуживании компоновка как комплекта УПП-приборы АХК на каждой точке контроля, так и всего помещения авто-химконтроля;

 - наличие электронного измерителя расхода пробы с цифровой индикацией и аварийной сигнализацией при выходе значения расхода пробы за задаваемые границы;

 - наличие специальной ниши ручного отбора с размерами, позволяющими установить в нее хим. посуду, необходимую для проведения любых ручных анализов, что позволяет отказаться от «корыт» ручного отбора;

 - наличие модификации УПП с двумя встроенными теплообменниками, что резко уменьшает количество внешних дополнительных теплообменников (максимум по одному только на «паровых точках»);

 - удобная для обслуживания разборная конструкция теплообменников, позволяющая произвести операцию очистки теплообменника менее чем за 30 мин. без отсоединения от него трубопроводов подвода и отвода охлаждающей воды и пробы;

 - возможность поставки специальных «паровых» теплообменников, конструкция которых исключает закипание охлаждающей воды на «паровых» точках;

 - наличие самоочищающегося (без разборки) регулируемого дросселя-вентиля, обеспечивающего возможность плавного регулирования общего расхода пробы;

 - наличие специального управляемого блока вентилей на давление 400 кг/см², обеспечивающего надежное автоматическое перекрытие пробы при повышении ее температуры выше установленной границы и продувку пробоотборной линии;

 - наличие многопроцессорного устройства электронного управления, обеспечивающего измерение и цифровую индикацию температуры, расхода и давления пробы, управление сервоприводом блока вентилей, выдачу информации об измеренных параметрах пробы и аварийных сигналов. Информация может выдаваться как в аналоговом виде (0-5 мА, 0-20 мА, 4-20 мА), так и в цифровом виде (RS232; RS485).

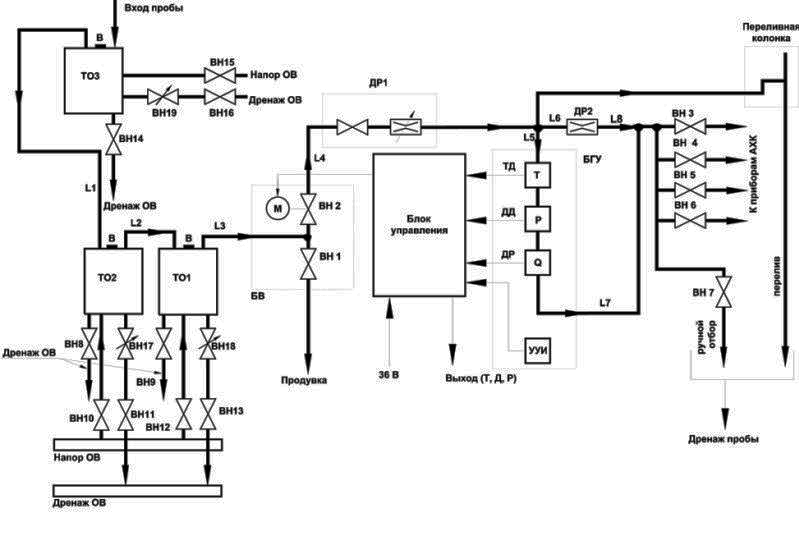

Функциональная схема УПП

Источник СтилиФорматированиеШрифтРазмер

ТО - теплообменник; ВН - вентиль; БВ - блок вентилей высокого давления (на 400 кг/см²);

М - сервопривод; ДР1 - регулируемый самоочищающийся дроссель - кран; БУ - микропроцессорный блок управления; БГУ - блок гидродатчиков и управления; ТД - датчик температуры; ДД - датчик давления; ДР - датчик расхода; УУИ - устройство ручного управления и индикации режима работы;

ПК - переливная колонка; ВН3-ВН7 - вентили выходного раздаточного устройства.

Технические характеристики

Характеристики	Значения
Диапазон установки общего расхода пробы на выходе УПП при давлении теплоносителя на входе УПП от 0,05 до 32 МПа	от 10 до 70 л/час
Максимальная температура охлаждающей воды на входе каждого теплообменника УПП	+40 ºС
Максимальное давление охлаждающей воды на входе каждого теплообменника УПП	0,6 МПа
Рабочий диапазон перепада давления между трубопроводами  подвода и отвода охлаждающей воды	от 0,06 до 0,25 МПа
Номинальный расход охлаждающей воды через каждый теплообменник	1000 л/час
Максимальная температура пробы на выходе УПП	не менее 1000 л/час -  45 ºС
Количество регулирующих вентилей на выходном коллекторе УПП	4 для подачи пробы на датчики приборов АХК и 1 для подачи пробы на пробоотбор для проведения ручных экспресс-анализов
Давление пробы в выходном коллекторе УПП на высоте 1 метр от пола (при наличии перелива пробы через переливную колонку и, соответственно, уровне пробы в ней равном 3 м)	0,02±0,003 МПа
Габаритные размеры	400х600х2000 мм
Масса, не более:
«КВАРЦ-УПП/0»	60
«КВАРЦ-УПП/0-Т»	65
«КВАРЦ-УПП/1-Т»	80
«КВАРЦ-УПП/2-Т»	95
«КВАРЦ-ТО-П»	15
«КВАРЦ-ТО-В»	15
Питание	от сети переменного тока напряжением 36 В
Мощность	не превышает 12 ВА



Модификации

Источник СтилиФорматированиеШрифтРазмер

Максимальная температура теплоносителя	Физическое состояние теплоносителя	Модификация УПП	Количество встроенных теплообменников	Количество дополнительных теплообменников	Наличие системы защиты от повышенной температуры пробы
-	-	«КВАРЦ-УПП-СТ»	0	0	нет
50 ºС	жидкость	«КВАРЦ-УПП0»	0	0	нет
65 ºС	жидкость	«КВАРЦ-УПП0-Т»	0	0	да
200 ºС	жидкость	«КВАРЦ-УПП1-Т»	1	0	да
380 ºС	жидкость	«КВАРЦ-УПП2-Т»	2	0	да
565 ºС	пар	«КВАРЦ-УПП2-Т» + «КВАРЦ-ТО-П»	2	1	да
380 ºС	жидкость	«КВАРЦ-ТО-В»	-	-	-
565 ºС	пар	«КВАРЦ-ТО-П»	-	-	-



Комплект поставки:

 - Стойка УПП в сборе – 1шт.

 - Переливная колонка в сборе – 1 шт. (кроме «КВАРЦ-УПП-СТ»).

 - Блок управления  УПП – 1 шт. (кроме «КВАРЦ-УПП-СТ»).

 - Винты М6 с гайками для крепления блока управления – 4 шт.

 - Гибкие шланги 1/2" для подключения охлаждающей воды – 2 шт. для «КВАРЦ-УПП1»; 4 шт. для «КВАРЦ-УПП2».

 - Шаровые запорные краны 1/2" для подключения охлаждающей воды – 2 шт. для «КВАРЦ-УПП1»; 4 шт. для «КВАРЦ-УПП2».

 - Регулирующие вентили 1/2" – 1 шт. для «КВАРЦ-УПП1»; 2 шт. для «КВАРЦ-УПП2».

 - Розетка 2РМ14КПМ4Г1В1 - 1 шт. (кроме «КВАРЦ-УПП-СТ»).

 - Вилка 2РМ14КПМ4Ш1В1 - 1шт. (кроме «КВАРЦ-УПП-СТ»).

 - Индивидуальный паспорт на стойку УПП.

 - Индивидуальный паспорт на БУ УПП.

 - Руководство по эксплуатации (одно на партию до 5 УПП).

Дополнительный комплект поставки:

- Пульт программирования и контроля «КВАРЦ-П3».

 - Дополнительный теплообменник  «КВАРЦ-ТО-В» в комплекте с гибкими шлангами, шаровыми запорными кранами и регулирующим вентилем для подключения охлаждающей воды.

 - Дополнительный теплообменник  «КВАРЦ-ТО-П» в комплекте с шаровыми запорными кранами и регулирующим вентилем для подключения охлаждающей воды.

 - Запасной блок управления БУ УПП.

 - Запасной блок гидродатчиков и управления БГУ УПП.
