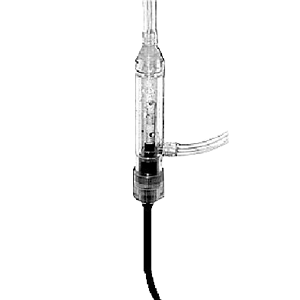

Кондуктометрическая ячейка КЯ-01С работает с сильными электролитами, в отличие от КЯ-01 лучше работает в диапазоне 20–400 мСм/см.
Особенности кондуктометрической ячейки КЯ-01С
- Образована электродной системой, помещенной в цилиндрическую измерительную камеру из пластмассы.
- Электродная система состоит из двух платиновых электродов, расположенных на боковой поверхности керамической цилиндрической гильзы.
- Герметизация КЯ-01С осуществляется с помощью уплотнительного кольца и гайки. В торце керамической гильзы расположен датчик температуры, с помощью которого в анализатор введена система термокомпенсации на температурную зависимость УЭП анализируемой жидкости.
- Масса 0,04 мм.
Ячейка КЯ-01С с платиновыми электродами является составной частью анализаторов АКП-01, АКП-02.
Принцип действия
Электродная система состоит из двух платиновых электродов, расположенных на боковой поверхности керамической цилиндрической гильзы. Герметизация кондуктометрической ячейки осуществляется с помощью уплотнительного кольца и гайки. В торце керамической гильзы расположен датчик температуры, с помощью которого в анализатор введена система термокомпенсации на температурную зависимость УЭП анализируемой жидкости.
Для использования на протоке кондуктометрическая ячейка крепится вертикально к корпусу прибора в скобе – держателе с его тыльной стороны. На штуцера КЯ надеваются присоединительные трубки ПВХ, при этом анализируемая жидкость подается через боковой штуцер измерительной камеры и удаляется через торцевой. При использовании анализатора совместно с ионно-обменной колонкой в соседней скобе – держателе крепится корпус ионообменной колонки.
Конструкция кондуктометрической ячейки КЯ-01C
1 – гайка измерительной камеры, 2 – корпус измерительной камеры,
3 – торцевой штуцер, 4 – боковой штуцер,
5 – гильза, 6 – электродная система, 7 – уплотнительное кольцо, 8 – кабель,
9 – датчик температуры.
