Кондуктометрическая ячейка КЯ-01 образована электродной системой, помещенной в цилиндрическую измерительную камеру из оргстекла. Является составной частью анализаторов АКП-01, АКП-02.
Принцип действия
Электродная система состоит из двух платиновых электродов, расположенных на боковой поверхности керамической цилиндрической гильзы. Герметизация кондуктометрической ячейки осуществляется с помощью уплотнительного кольца и гайки. В торце керамической гильзы расположен датчик температуры, с помощью которого в анализатор введена система термокомпенсации на температурную зависимость УЭП анализируемой жидкости.
Для использования на протоке кондуктометрическая ячейка крепится вертикально к корпусу прибора в скобе – держателе с его тыльной стороны. На штуцера КЯ надеваются присоединительные трубки ПВХ, при этом анализируемая жидкость подается через боковой штуцер измерительной камеры и удаляется через торцевой. При использовании анализатора совместно с ионно-обменной колонкой в соседней скобе – держателе крепится корпус ионообменной колонки.

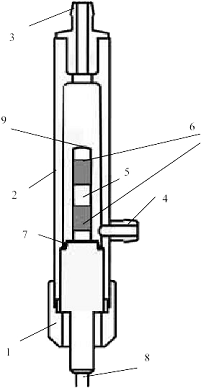

Конструкция кондуктометрической ячейки КЯ-01
1 – гайка измерительной камеры, 2 – корпус измерительной камеры,
3 – торцевой штуцер, 4 – боковой штуцер,
5 – гильза, 6 – электродная система, 7 – уплотнительное кольцо, 8 – кабель,
9 – датчик температуры.
