Гидропанели с катионитовым Н-фильтром ГП в комплекте с кондуктометрическими анализаторами жидкости АЖК-3101 и АЖК-3101М предназначены для катионитовой очистки конденсата и его подвода к датчику первичного преобразователя (ПП) АЖК.
Область применения ГП с Н-фильтром: теплоэнергетика.
Технические характеристики ГП
|
Характеристики |
Значения |
|
Рабочее давление, не более |
0,1 МПа |
|
Объем фильтрующего элемента |
0,8 л |
|
Расход пробы: |
|
|
- min |
11 л/ч |
|
- max |
25 л/ч |
|
Температура контролируемой среды |
от +5 до +50 ˚С |
|
Габаритные размеры |
280×560×130 мм |
|
Масса (без ПП АЖК) |
5,5 кг |
Примечание:
1)Н-фильтр поставляется без катионитового наполнителя

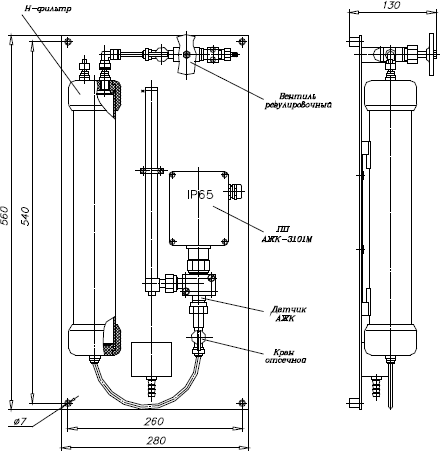

Чертеж ГП
Рис. 1. Габаритные и монтажные размеры гидропанели для АЖК
