Гидропанель ГП-5101 служит для предварительной подготовки контролируемого раствора, включающей в себя:
- установку номинального значения и стабилизацию расхода через измерительную ячейку, в которой размещаются амперометрический сенсор (со встроенным датчиком температуры),
- обеспечение помехозащищённости измерений,
- градуировку сенсора по воздуху или посредством поверочной газовой смеси.
Гидропанель устанавливается рядом с контролируемым объектом, или в местах подвода анализируемого раствора от контролируемого объекта.
Гидропанель предназначена для установки анализатора АРК-5101 и применения в химической, пищевой промышленности, атомной энергетике, теплоэнергетике и др.
Технические характеристики гидропанели ГП-5101
|
Наименование параметра
|
Значение параметра
|
|
Измерительная ячейка
|
проточная
|
|
Основные материалы, контактирующие с анализируемой средой
|
оргстекло, нержавеющая сталь
|
|
Значение расхода на входе
|
регулируемое, от 0 до 15 л/ч
|
|
Номинальное значение расхода
|
12 л/ч
|
|
Температура контролируемого раствора
|
от 5 до 45 °C
|
|
Масса с установленным сенсором
|
не более 4,5 кг
|

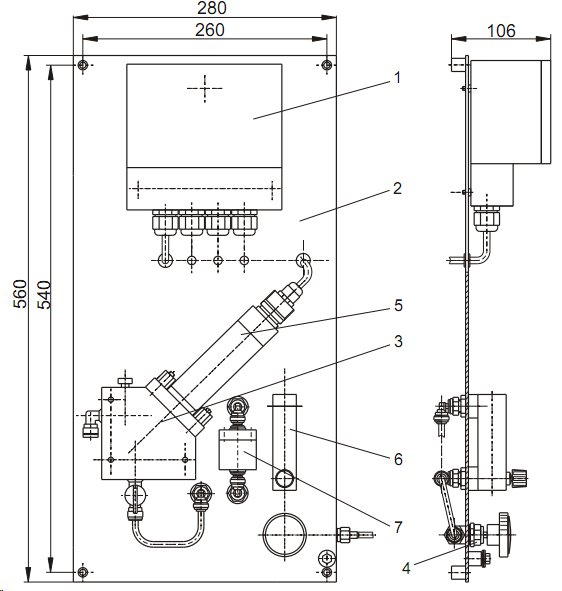

Габаритный чертеж гидропанели анализатора растворенного кислорода ГП-5101
1 - анализатор растворенного кислорода АРК-5101; 2 - панель; 3 - ячейка; 4 - узел подачи пробы; 5 - датчик растворенного кислорода; 6 - расходомер панельного типа; 7 - фильтр
