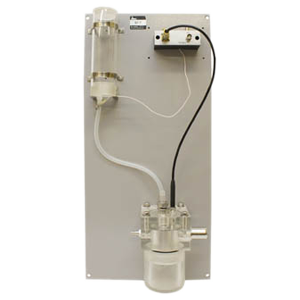

Блок гидравлический БГ-7 представляет собой арматуру, предназначенную для установки измерительного электрода, вспомогательного и датчика температуры.
Описание:
Гидроблок в комплекте с электродами, датчиком температуры и измерительным преобразователем может использоваться для измерения показателя активности ионов водорода (величины pH) или других ионов (pX) и окислительно-восстановительного потенциала (Eh) в водных растворах содержащих взвешенные частицы, и не содержащих фтористоводородную кислоту, ее соли и вещества, образующие осадки или пленки на поверхности электродов, а также измерения pH воды в системах водоподготовки ТЭЦ, АЭС и предприятиях химической промышленности, а так же других отраслях народного хозяйства.
Гидравлический блок, обеспечивает измерение рН в потоке технологической воды имеющей твердые примеси. Конструкция ячейки позволяет отделить твердые частицы способом сепарирования, которые могу быть легко удалены при проведении обслуживания. Расход анализируемой среды, не более 24 л/ч.
По устойчивости к воздействию климатических факторов окружающей среды гидроблок соответствует группе исполнения В4 ГОСТ 12997.
Посадочные места измерительной ячейки гидроблока рассчитаны для установки датчика температуры с диаметром погружной части 5 мм и измерительного стеклянного электрода с диаметром погружной части 13 мм (например, ЭСТ-0601 или ЭС-10601/7).
Подключение гидроблока к преобразователю производится по не дифференциальной схеме. В качестве электрода сравнения используется потенциалообразующий элемент ЭХСВ-1, устанавливаемый в бачок с хлористым калием.
Технические характеристики:
|
Наименование параметра
|
Значение
|
|
Габаритные размеры, не более
|
570 х 360 х 120 мм
|
|
Масса, не более
|
7,0 кг
|
|
Гидроблок предназначен для работы в следующих условиях эксплуатации:
|
|
1) температура окружающего воздуха
|
от 5 до 50 °С
|
|
2) относительная влажность воздуха
|
до 80 %
|
|
3) атмосферное давление
|
от 86 до 106,7 кПа
|
|
Электрическое сопротивление изоляции цепи измерительного электрода относительно корпуса при температуре окружающего воздуха (20 ± 5) °С и относительной влажности от 30 до 80 %, не менее
|
1 ТОм
|
|
Электрическое сопротивление изоляции цепи вспомогательного электрода относительно корпуса при температуре окружающего воздуха (20 ± 5) °С и относительной влажности от 30 до 80 %, не менее
|
200 МОм
|
|
Температура анализируемой среды
|
от 5 до 50 °С
|
|
Давление анализируемой среды на входе
|
от 0,01 до 0,15 МПа
|
|
Расход анализируемой среды, не более
|
24 л/ч
|
Комплект поставки:
- Блок гидравлический БГ-7.
- Руководство по эксплуатации.
