Блок гидравлический БГ-1Д предназначен для определения активности ионов водорода (величины pH) в системе водоподготовки ТЭЦ и АЭС методом пробоотбора, может комплектоваться вместе с промышленными преобразователями, обеспечивающими измерение pH.
Описание:
Гидроблок представляет собой арматуру, предназначенную для установки измерительного, вспомогательного электрода и датчика температуры. Посадочные места измерительной ячейки гидроблока рассчитаны для установки датчика температуры с диаметром погружной части до 5 мм длиной не более 55 мм (например, ТК-03 и др.) и измерительного стеклянного электрода с диаметром погружной части 13 мм и длиной не более 100 мм (например, ЭСТ-0601 или ЭС-10603/7).
Подключение гидроблока к преобразователю производится по дифференциальной схеме. В качестве электрода сравнения используется потенциалообразующий элемент ЭХСВ-1, устанавливаемый в бачок с хлористым калием, в качестве вспомогательного электрода – металлические фланцы измерительной ячейки.
Гидроблок в комплекте с электродами, датчиком температуры и измерительным преобразователем может использоваться для измерения показателя активности ионов водорода (величины pH) или других ионов (pX) и окислительно-восстановительного потенциала (Eh) в водных растворах, не содержащих фтористоводородную кислоту, ее соли и вещества, образующие осадки или пленки на поверхности электродов, а также измерения pH воды в системах водоподготовки ТЭЦ, АЭС и других отраслях народного хозяйства. По устойчивости к воздействию климатических факторов окружающей среды гидроблок соответствует группе исполнения В4 ГОСТ 12997.
Технические характеристики:
|
Наименование параметра
|
Значение
|
|
Габаритные размеры, не более
|
250 х 500 х 160 мм
|
|
Масса, не более
|
5,0 кг
|
|
Гидроблок предназначен для работы в следующих условиях эксплуатации:
|
|
1) температура окружающего воздуха
|
от 5 до 50 °С
|
|
2) относительная влажность воздуха
|
до 80 %
|
|
3) атмосферное давление
|
от 86 до 106,7 кПа
|
|
4) вибрация в месте установки:
|
|
|
частота
|
от 5 до 25 Гц
|
|
амплитуда смещения
|
до 0,1 мм
|
|
Электрическое сопротивление изоляции цепи измерительного электрода относительно корпуса при температуре окружающего воздуха (20 ± 5) °С и относительной влажности от 30 до 80 %, не менее
|
1 ТОм
|
|
Электрическое сопротивление изоляции цепи вспомогательного электрода относительно корпуса при температуре окружающего воздуха (20 ± 5) °С и относительной влажности от 30 до 80 %, не менее
|
200 МОм
|
|
Температура анализируемой среды
|
от 5 до 50 °С
|
|
Давление анализируемой среды на входе
|
от 0,01 до 0,15 МПа
|
|
Расход анализируемой среды, не более
|
5 л/ч
|
Комплект поставки:
- Блок гидравлический БГ-1Д.
- Руководство по эксплуатации.

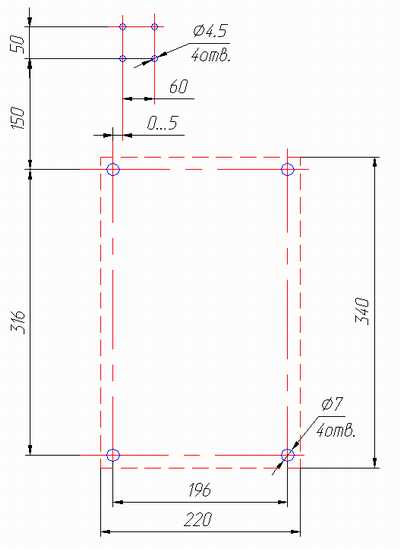

Габаритный чертеж:
