Термокомпенсатор ручной ТКР-4 предназначен для ручной коррекции показаний преобразователей промышленных pH-метров в зависимости от температуры контролируемого раствора при циклических изменениях последней.
Термокомпенсатор рассчитан для работы с преобразователями П-210, П-215 (П-215И), П-215М и с другими преобразователями, для которых сопротивление термокомпенсатора R, определяется характеристикой:
Rt = 1290,324 Ом + 5.484 Ом/°С • t°,
где Rt - сопротивление термокомпенсатора при температуре t°(°С), Ом.
Термокомпенсатор поставляется в комплекте с преобразователями за отдельную плату по требованиям потребителя, что должно быть оговорено в заказе на преобразователи.
Технические характеристики
Диапазон температурной компенсации от 0 до 199°С.
Дискретность установки значения температуры -1°С.
Относительная погрешность сопротивления ТКР-4, соответствующего установленной на задатчике температуре, - ±0,5°С.
Условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды соответствуют аналогичным условиям на преобразователи П-215, (П-215И), П-210, П-215М.
Габаритные размеры не более 100x100x125 мм.
Масса не более 0,45 кг.
Содержание драгоценных и цветных металлов приведено в ниже
|
Наименование материала
|
Марка
|
Масса, г
|
Примечание
|
|
1. Серебро
|
С2-29В
|
0,0506946
|
Резисторы
|
|
2. Медь и медные сплавы
|
ММ
|
5,63
|
Шнур и провода монтажные
|
|
Л63
|
0,34
|
Лепестки
|
|
Бр.Б2
|
0,4
|
Контакты переключателей
|
|
3. Алюминий и алюминиевые
сплавы
|
Д16АМ
|
1,5
|
Шильдик
|
Устройство, конструкция, монтаж

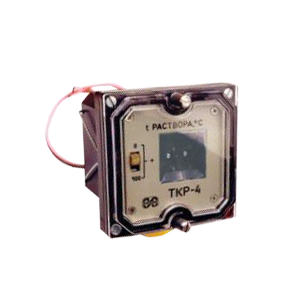

Термокомпенсатор состоит из пластмассовою корпуса и крышки. На лицевой панели корпуса установлены переключатели S1 (типа ПП10), предназначенный для установки значений температуры от 0 до 99 °С, и S2 (типа ПДМ), предназначенный для переключения диапазона термокомпенсации (0 - 99) °С или (100-199) °С. Крышка выполнена из прозрачной пластмассы и обеспечивает гермет изацию корпуса для работы в условиях повышенной влажности.
Термокомпенсатор имеет шнур для подключения к разъему Rt преобразователей.
Конструкция термокомпенсатора выполнена для монтажа на щите при помощи зажима. Разметка щита для монтажа приведена в руководстве по эксплуатации преобразователей
Термокомпенсатор, поставляемый с искробезопасным преобразователем П-215И, устанавливается так же, как и преобразователь,вне взрывоопасных помещений.
Комплект поставки
- Термокомпенсатор
- Паспорт
