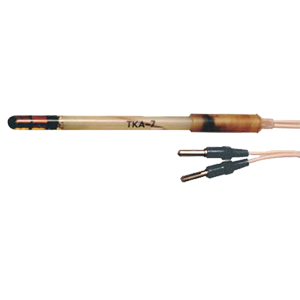

Термокомпенсатор автоматический ТКА-7 предназначен для компенсации изменения ЭДС электродной системы при изменении температуры измеряемого раствора и применяется для работы в комплекте с иономерами
Технические характеристики
Электрическое сопротивление термокомпенсатора в зависимости от температуры определяется по формуле:
Rt = R20[I+β(t-20)], где
Rt - электрическое сопротивление термокомпенсатора при температуре t °С, Ом;
R20 - электрическое сопротивление термокомпенсатора при температуре 20 °С, Ом;
β – номинальное значение температурного коэффициента медного провода, равное 0,00392, 1/°С;
t - температура измеряемого раствора, °С.
Сопротивление изоляции термокомпенсатора по отношению к раствору, в который погружен термокомпенсатор, не менее 1x1011 Ом.
Габаритные размеры термокомпенсатора без выводов, не более:
- Диаметр - 12мм;
- Длина - 155 мм.
- Длина выводов (1000 ± 50) мм.
Масса термокомпенсатора не более 40 г.
Устройство
Термокомпенсатор представляет собой медный термометр сопротивления, помещенный в стеклянную пробирку. Для улучшения теплопередачи пробирка залита маслом.
Глубина погружения термокомпенсатора в контролируемый раствор не менее 30 мм.
Комплект поставки:
- Термокомпенсаторм
- Коробка
- Паспорт
