Термокомпенсатор автоматический ТКА-5 предназначен для компенсации изменения характеристики электродной системы при изменении температуры измеряемого раствора от 0 °С до 100 °С
Технические характеристики
Электрическое сопротивление термокомпенсатора в зависимости от температуры определяется по формуле:
Rt = R20[1+α(t-20)], где
Rt - электрическое сопротивление термокомпенсатора при температуре t °С, Ом;
R20 - электрическое сопротивление термокомпенсатора при температуре 20 °С, Ом;
α - температурный коэффициент сопротивления, равный 0,00392, 1/°С;
t - температура измеряемого раствора, °С.
Номинальные значения сопротивления термокомпенсатора при различных температурах приведены в таблице ниже
|
Сопротивление, Ом
|
Температура, °С
|
|
0
|
20
|
40'
|
60
|
80
|
100
|
|
при измерении одновалентных ионов
|
1300
|
1410,5
|
1521
|
1630,5
|
1741
|
1852,5
|
|
при измерении
двухвалентных ионов
|
615
|
667,3
|
719,6
|
771,8
|
824,1
|
876,4
|
Отклонение электрического сопротивления от номинального значения при 20 °С:
- при измерении одновалентных ионов ± 6 Ом;
- при измерении двухвалентных ионов ± 3 Ом.
Электрическое сопротивление изоляции между соединенными вместе выводами термокомпенсатора и корпусом не менее 1x1011 Ом.
Габаритные размеры термокомпенсатора без выводов, не более:
- Диаметр - 12мм;
- Длина - 155 мм.
- Длина выводов (1000 ± 50) мм.
Масса термокомпенсатора не более 35 г.
Устройство

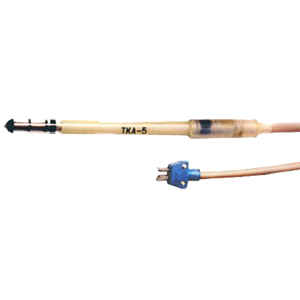

Термокомпенсатор представляет собой двухсекционный медный термометр сопротивления, помещенный в стеклянную пробирку. Для улучшения теплопередачи в пробирку налито масло.
Комплект поставки:
- Термокомпенсатор
- Потребительская тара
- Паспорт
