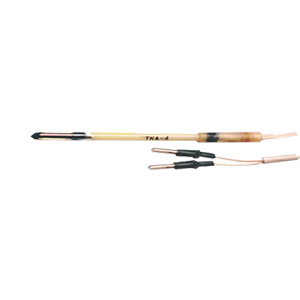

Термокомпенсатор автоматический ТКА-4 предназначен для работы в комплекте приборов - мономеров и служит для компенсации изменения ЭДС электродной системы при изменении температуры анализируемой среды.
Технические характеристики
Сопротивление термокомпенсатора в зависимости от температуры определяется по формуле
Rt - R20 [I + β (t - 20)], где:
- Rt - сопротивление термокомпенсатора при температуре t °С, Ом;
- R20 - сопротивление термокомпенсатора при температуре 20 °С, равное (1400,0 ±3,0) Ом;
- β - температурный коэффициент медного провода, равный (3,917 ±0,150) 10 -3 1/°С;
- t - температура анализируемой среды, °С.
Сопротивление изоляции между выводами термокомпенсатора к раствором, в который он погружен, не менее 1 • 1011 Ом.
Тепловая инерционность не более 3 мин.
Габаритные размеры термокомпенсатора без выводов, мм, не более:
- - - диаметр: 12;
- - - длина 155;
- - - длина выводов 1000 ± 50.
Масса не более 40 г.
Устройство и принцип работы
Термокомпенсатор представляет собой медный термометр сопротивления, помещенный в стеклянную пробирку. Для улучшения теплопередачи пробирка залита маслом. Глубина погружения термокомпенсатора в контролируемый раствор должна быть не менее 30 мм.
Номинальные значения сопротивлений термокомпенсатора при различных температурах приведены в таблице ниже.
|
t, °С
|
0
|
20
|
40
|
60
|
80
|
100
|
|
Rt, Ом
|
1290,3
|
1400,0
|
1509,7
|
1619,4
|
1729,0
|
1838,7
|
Комплект поставки:
- Термокомпенсатор ТКА-4
- Коробка
- Паспорт
