Термокомпенсатор автоматический ТКА-1000.1 предназначен для компенсации изменения ЭДС электродной системы при изменении температуры анализируемого раствора и применяется для работы в составе рН-метра и иономеров, рассчитанных на подключение термокомпенсаторов и датчиков температуры с платиновыми термопреобразователями номинальным сопротивлением 1000 Ом при 0°С.
В качестве чувствительного элемента в термокомпенсаторе применен платиновый термопреобразователь производства с номинальным сопротивлением 1000 Ом при 0 °С класса A DIN EN 607 51.
Технические характеристики
- Диапазон измеряемых температур от минус 20 °С до плюс 150 °С.
- Сопротивление изоляции между выводами термокомпенсатора и раствором, в который он погружен, не менее 1 • 108 Ом.
- Тепловая инерционность не более 3 мин.
- Габаритные размеры термокомпенсатора не более:
--- Диаметр - 12 мм.
--- Длина (без кабеля) - 155 мм.
- Масса не более 40 г.
.
Сведения о содержании цветных металлов в термокомпенсаторе приведены ниже
|
Наименование материала
|
Марка
|
Масса, г
|
Примечание
|
|
Медь и медные сплавы
|
ПЭВТ-Л-1
|
2,5
|
Провод
|
Устройство и принцип работы

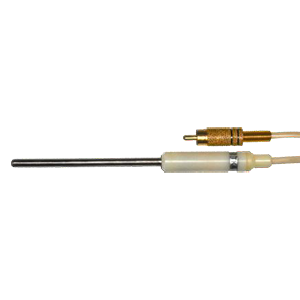

Термокомпенсатор.состоит из металлической погружной части диаметром 5 мм и пластмассового колпачка диаметром 11,8 мм.
Номинальные значения сопротивлений термокомпенсатора при различных температурах приведены в таблице ниже
|
Температура, °С
|
-20
|
0
|
20
|
40
|
60
|
80
|
100
|
150
|
|
Номинальное
значение, Ом
|
921,6
|
1000,0
|
1077,9
|
1155,4
|
1232,4
|
1309,0
|
1385,1
|
1573,3
|
Порядок работы:
- подключить кабель термокомпенсатора к прибору;
- погрузить металлическую часть термокомпенсатора в измеряемый раствор на глубину не менее чем на 0,5 длины.
Комплект поставки:
- Термокомпенсатор ТКА-1000.1
- Потребительская тара
- Паспорт
