2-х канальный преобразователь П-216.5МИ используется в составе анализаторов, предназначенных для непрерывных потенциометрических измерений активности ионов водорода (pH), в технологических водных растворах и пульпах, а также в системах автоматического контроля и регулирования технологических процессов различных отраслей народного хозяйства.
Описание преобразователя П-216.5МИ:

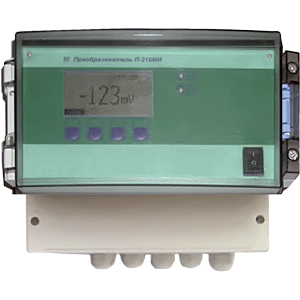

-Преобразователь П-216.5МИ выполнен в эргономичном, современном корпусе настенного исполнения с гермовводами для подключения чувствительных элементов и исполнительных устройств. Корпус и внешние подключения имеют класс защиты IP 65, что позволяет эксплуатировать преобразователь в цеховых условиях.
-Преобразователь прост в эксплуатации, работает в диалоговом режиме с использованием подсказок оператору. Имеется оперативная самодиагностика и сигнализация о выходе измеряемой величины за пределы установленных допусков.
-Применение взаимозаменяемых термодатчиков позволяет не проводить настройку при их замене.
-Автоматическое распознавание любого из стандартных калибровочных растворов рН: 1,65; 4,01; 6,86; 9,18; 12,43 облегчает градуировку.
-При снижении (превышении) значений pH анализируемого раствора ниже (выше) установленных в преобразователе пределов срабатывает автоматическая сигнализация. При этом выдается звуковой сигнал и зажигается индикатор на лицевой панели преобразователя, а также замыкаются контакты реле.
-Предусмотрена возможность анализа и обработки данных на персональном компьютере с помощью программы "Analytics" для связи с ПК.
-Результаты настройки сохраняются в энергонезависимой памяти.
-Второй класс защиты по безопасности позволяет эксплуатировать преобразователь без защитного заземления.
Технические характеристики преобразователя П-216.5МИ
|
Характеристика
|
Значение
|
|
Количество измерительных каналов
|
2
|
|
Наличие выносного входного усилителя
|
нет
|
|
Возможность дифференциального включения электродной системы
|
нет
|
|
Поддиапазоны анализаторов, соответствующие нормирующим значениям аналоговых выходных
сигналов:
|
|
в режиме pH:
|
нижний предел (начальное значение) поддиапазона, устанавливается в пределах от минус 1,00 (14,00) до 14,00 (минус 1,00) рН с дискретностью 0,01 pH ширина поддиапазона, выбирается из ряда: 1,0; 1,5; 2,0; 2,5; 5,0 pH
|
|
в режиме мВ:
|
нижний предел (начальное значение) поддиапазона, устанавливается в пределах от минус 2999 (2000) до 2000 (минус 2999) мВ с дискретностью 1 мВ ширина поддиапазона, выбирается из ряда: 100; 150; 200; 250; 500; 750; 1000; 1500; 2000 мВ
|
|
Предел допускаемого значения основной приведенной погрешности преобразователей по аналоговым выходным сигналам:
|
±1,0% - в режиме рН при XN <= 5 рН,
режиме mV при XN <=250 мВ
±0,5 % - в режиме рН при XN > 5 рН и
в режиме mV при XN > 250 мВ
|
|
Выходные сигналы:
|
0..5 mA (Rн<2 кОм)
4..20 mA (Rн<500Ом)
|
|
цифровой
|
C2 (RS-232C)
|
|
Температурная компенсация:
|
|
ручная и автоматическая
|
-20..150°С
|
|
Дисплей
|
графический ЖКИ
|
|
Питание
|
220 В или 36 В частотой 50 Гц
|
|
Габаритные размеры преобразователя
|
250 x 230 x 130 мм
|
|
Габаритные размеры усилителя
|
75 х 150 х 60 мм
|
|
Масса преобразователя
|
1,3 кг
|
|
Масса усилителя
|
1,3 кг
|
|
Измеряемая
величина
|
Единицы
измерения
|
Диапазон
измерений
|
Дискретность
|
Погрешность преобразователя
|
|
pH
|
-
|
-1,00..14,00
|
0,01
|
±0,02
|
|
Eh (ЭДС)
|
мВ
|
-3000..2000
|
1
|
±2
|
|
T
|
°С
|
-20..15
|
0,1
|
±0,5
|
Комплект поставки:
-Преобразователь П-216.5МИ.
-Кабели монтажные.
-Формуляр.
-Руководство по эксплуатации.
