Универсальный промышленный прибор АТЛАНТ 3103 предназначается для измерения степени насыщения или концентрации водорода, растворенного в пробе в системах непрерывного контроля водно-химического режима технологического оборудования электростанций, а также других производств.
Основные преимущества:
- большой жидкокристаллический дисплей с подсветкой для представления измеренных параметров пробы и работы с меню;
- оперативный выбор единиц измерения параметров пробы;
- многофункциональная широкодиапазонная температурная компенсация результатов измерения;
- имеется канал выходного унифицированного сигнала постоянного тока 0-5, 0-20, 4-20 мА с программируемыми значениями шкал по основному измеряемому параметру, стандартизованный цифровой интерфейс RS 485, с возможностью объединения в сеть до 99 приборов;
- по отдельному заказу прибор может содержать второй канал выходного тока, все выходные сигналы гальванически отвязаны от прибора и друг от друга;
- автоматическая калибровка;
- автоматическая самодиагностика;
- измерительный блок в корпусе IP65 для щитового или настенного монтажа;
- возможность поставки в металлическом герметичном корпусе с повышенной степенью защиты от окружающей среды;
- широкий выбор проточных и погружных датчиков для различного состава и параметров пробы;
- возможность широкого выбора электродов, в том числе ионоселективных электродов, в зависимости от выполняемой задачи.
Технические характеристики
|
Диапазоны измерения:
|
|
концентрация растворенного водорода
процент насыщения
температура
атмосферное давление
|
0 - 2000 мг/дм3
0 - 100 %
от 0 до +100 °C
400 - 850 мм рт. ст.
|
|
Относительная погрешность измерения концентрации растворенного молекулярного водорода
|
4 %
|
|
Относительная погрешность измерения концентрации
|
2,5 %
|
|
Абсолютная погрешность измерения температуры
|
0,3 °C
|
|
Абсолютная погрешность измерения давления
|
3 мм рт. ст.
|
|
Параметры контролируемой среды:
|
|
температура
расход
|
от +1 до +60 °C
2 - 10 дм3/час
|
|
Диапазоны выходных токов (устанавливается пользователем)
|
0 - 5 мА, 0 - 20 мА, 4 - 20 мА
|
|
Количество программируемых точек на шкале выходных токов (устанавливается пользователем)
|
2 - начало и конец шкалы
|
|
Режимы работы реле уставок (устанавливается пользователем, индицируется на дисплее)
|
выкл., более >, менее <, t° >
|
|
Параметры окружающей среды:
|
|
температура
относительная влажность
|
от -10 до +50 °C
до 95% при +35 °C
|
|
Напряжение питания
|
от 187 до 242 В
или от 30,6 до 39,6 В частотой от 48 до 65 Гц
|
|
Потребляемая мощность
|
20 В·А
|
|
Интерфейс пользователя
|
система вложенных иерархических меню, индикация на дисплее в графическом и текстовом виде
|
|
Обработка ошибок
|
контроль внешних цепей, внутренняя самодиагностика и самокалибровка, ошибки в виде текстового сообщения на дисплее
|
|
Калибровки
|
автоматическая и ручная по химанализу
|
|
Гарантийные обязательства
|
3 года
|

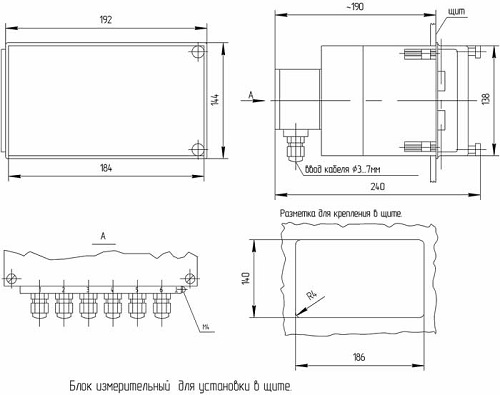

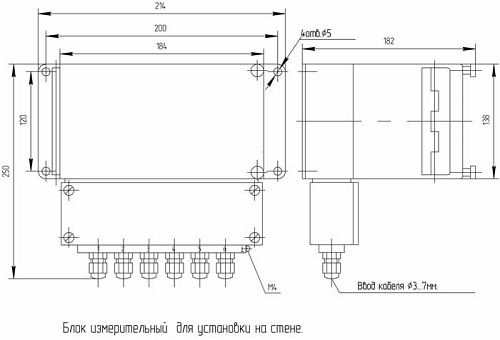

Чертежи и схемы
