Кислородомер предназначен для измерения массовой концентрации кислорода, растворенного в воде и водных растворах (в дальнейшем концентрации кислорода), цифровой индикации результатов измерения и преобразования их в стандартный выходной токовый сигнал и стандартные выходные цифровые интерфейсные сигналы.
Также предназначен для работы в составе систем автоматического контроля и (или) управления или для автономного применения, применяется в энергетике, нефтяной и газовой промышленности, химической промышленности, металлургии и других областях промышленности.
Кислородомер относится к Государственной системе промышленных приборов и средств автоматизации ГСП).
Кислородомер выпускается:
- в двух модификациях по наличию или отсутствию выходных цифровых интерфейсных сигналов;
- в двух модификациях по наличию или отсутствию уставки сигнализации;
- в двух модификациях по номинальному значению напряжения питания 220 В или 36 В переменного тока.
Модификация кислородомера с номинальным значением напряжения питания 36 В переменного тока выпускается в одном из трех исполнений по расположения выходных сигналов на выходных разъемах кислородомера:
-стандартное исполнение;
-«системное» исполнение «с» с совмещением выходного токового сигнала и цепей питания кислородомера на одном разъеме;
-исполнение «д» с дублированием выходных цифровых интерфейсных сигналов с симметричными цепями стыка (RS 485) на двух разъемах.
Условия применения кислородомера
|
Параметры
|
Условия работы кислородомера
|
|
Нормальные
|
Рабочие
|
Предельные
(ГОСТ 24314-80)
|
|
Температура окружающего воздуха, °C
|
+20 ± 2
|
от +5 до +40
|
от 0 до +60
|
|
Температура контролируемой среды, °C
|
+25 ± 2
|
от +10 до +50
|
от +5 до +60
|
|
Расход контролируемой среды, литров в час
|
10 ± 15
|
от 10 до 40
|
от 10 до 50
|
|
Концентрация нерастворимых примесей в контролируемой среде, мг/л
|
£ 0,5
|
£ 5
|
£ 5
|
|
Концентрация нефтепродуктов в контролируемой среде, мг/л
|
£ 0,3
|
£ 3
|
£ 3
|
Технические характеристики
|
Характеристики
|
Значения
|
|
Диапазон измерения массовой концентрации растворенного кислорода в нормальных условиях применения кислородомера1
|
от 0 мкг/л до 15 мг/л
|
|
Диапазоны показаний кислородомера
|
(0…100) мкг/л
|
|
(100…1000) мкг/л
|
|
(1…15) мг/л
|
|
Выходные токовые сигналы на сопротивлении нагрузки:
|
|
|
- не более 2 кОм
|
(0 - 5) мА
|
|
- не более 500 Ом
|
(0 - 20) мА
|
|
- не более 500 Ом
|
(4 - 20) мА
|
|
Выходные сигналы
|
Цифровая индикация: 2 индикатора по 3,5 разряда
Интерфейс RS 232C или RS 485
Токовый выход: (0 - 5)мА; (4 - 20)мА; (0 - 20)мА
Уставка сигнализации
|
|
Габаритные размеры
- блок датчиков
- преобразователя
|
150 x 110 x 60 мм
235 x 190 x 110 мм
|
|
Масса
|
4,0 кг
|
Примечание:
1 - максимальное значение диапазона измерения в рабочих условиях применения кислородомера ограничено значением растворимости кислорода в дистиллированной воде, насыщенной воздухом при давлении 101,35 кПа (760 мм рт. ст.).
Пример записи при заказе:
При заказе анализатора необходимо указать его полное обозначение с указанием модификации и указать количество заказываемых анализаторов.
Пример полного обозначения анализатора:
КВАРЦ-О2 [И][У] - [36] [“с” или “д”],
где:
[И] - модификация с выходными цифровыми интерфейсными сигналами с несимметричными цепями стыка (RS 232C) и симметричными цепями стыка (RS 485) (для модификации без выходных цифровых интерфейсных сигналов не указывается);
[У] - модификация с уставкой сигнализации (для модификации без уставки сигнализации не указывается);
[36] - модификация с номинальным значением напряжения питания 36 В переменного тока (для модификации с номинальным значением напряжения питания 220 В переменного тока не указывается);
[с] – «системное» исполнение с совмещением выходного токового сигнала и цепей питания анализатора на одном разъеме (для стандартного исполнения не указывается);
[д] - исполнение с дублированием выходных цифровых интерфейсных сигналов с симметричными цепями стыка (RS 485) на двух разъемах (для стандартного исполнения не указывается).
Пример записи анализатора при заказе:
«Кислородомер промышленный КВАРЦ-О2 - 36 с, ТУ4215-011-27428832-03, девять штук».
Комплект поставки:
Первичный преобразователь – 1шт.
Блок датчиков в транспортной камере – 1 шт.
Блок электронного преобразования – 1 шт.
Пластины для крепления первичного преобразователя - 2 шт.
Винт М6х20 - 2 шт.
Розетка 2РМ14КПМ4Г1В1 - 1 шт.
Вилка 2РМ14КПМ4Ш1В1 - 1шт.
Штуцер переходной для подключения к пробоотборной линии – 1 шт.
Специальный гибкий шланг 6х1 для подключения первичного преобразователя длиной 30 см - 1 шт.
Гибкий сливной шланг 14х2 длиной 120 см – 1 шт. Хомутик – 1 шт.
Груша резиновая (одна на партию до 5 анализаторов).
Шприц медицинский объемом 20 мл с иглой (один на партию до 5 анализаторов).
Шприц медицинский объемом 60 мл с переходной трубкой (один на партию до 5 анализаторов).
Кольцо фиксирующее – 1 шт.
Мембраны для ремонта блока датчиков – 5 шт.
Индивидуальный паспорт на анализатор.
Индивидуальный паспорт на блок датчиков, которым укомплектован анализатор.
Руководство по эксплуатации (одно на партию до 5 анализаторов).
Свидетельство о калибровке.
Дополнительный комплект поставки:
Пульт программирования и контроля «КВАРЦ-П2».
Запасной блок датчиков с индивидуальным паспортом.

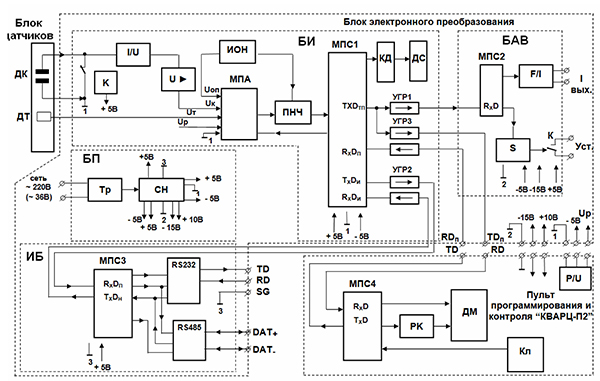

Функциональная схема кислородомера:
