Универсальный промышленный прибор АТЛАНТ 3101 предназначается для измерения степени насыщения или концентрации молекулярного кислорода, растворенного в пробе в системах непрерывного контроля водно-химического режима технологического оборудования электростанций, а также других производств.
Основные преимущества:
- большой жидкокристаллический дисплей с подсветкой для представления измеренных параметров пробы и работы с меню;
- оперативный выбор единиц измерения параметров пробы;
- широкий выбор программируемых линейных или логарифмических шкал выходных сигналов;
- широкодиапазонная температурная компенсация результатов измерения;
- кислородомер имеет канал выходного унифицированного сигнала постоянного тока 0-5, 0-20, 4-20 мА по ГОСТ 26.011 с программируемыми значениями шкал по основному измеряемому параметру, стандартизированный цифровой интерфейс RS-485 с возможностью объединения в сеть до 99 приборов. Все сигналы гальванически отвязаны от друг от друга и от схемы прибора;
- сигнализация выхода измеренного значения контролируемого параметра ниже и выше установленных по выбору пределов двумя независимыми группами переключающих контактов с током нагрузки до 2 А, напряжением 220 В;
- удаленность гидроблока от трансмиттера до 100 м при использовании измерительного провода КММФЭл;
- калибровка автоматическая и ручная по химанализу;
- измерительный блок в корпусе IP65 для щитового или настенного монтажа;
- работа с датчиками других производителей по дополнительному заданию;
- интерфейс пользователя - система вложенный иерархических меню, индикация на дисплее в графическом и текстовом виде;
- обработка ошибок - контроль внешних цепей, внутренняя самодиагностика и самокалибровка, ошибки в виде текстового сообщения на дисплее.
Технические характеристики
|
Диапазоны измерения:
|
|
концентрация растворенного молекулярного кислорода
|
0 – 20 000 мкг/дм3
|
|
процент насыщения
|
0 - 200 %
|
|
температура
|
от 0 до +80 °C
|
|
Пределы допускаемой основной абсолютной погрешности измерения концентрации растворенного молекулярного кислорода при температуре контролируемой среды (20 ± 0,2) °C и температуре окружающей среды (20 ± 5) °C
в области низких концентраций растворенного кислорода (0-20 мкг/л)
|
± (0,4 + 0,03 х С),
где С - измеренное значение мкг/л,
не более 3 мкг/л
|
|
Пределы допускаемой основной относительной погрешности измерений концентрации растворенного кислорода при температуре контролируемой среды (20 ± 0,2) °C и температуре окружающей среды (20 ± 5) °C должны быть не более, %
|
4
|
|
Абсолютная допускаемая погрешность измерения температуры
|
0,3 °C
|
|
Параметры контролируемой среды:
|
|
Температура
Расход при свободном сливе
Содержание взвешенных твердых частиц, не более
|
от +1 до +60 °C
3-10 л/час
5 мг/кг
|
|
Выходные сигналы:
|
|
Диапазоны выходных токов (устанавливается пользователем)
|
0 - 5 мА, 0 - 20 мА, 4 - 20 мА
|
|
Режимы работы реле уставок (устанавливается пользователем, индицируется на дисплее)
|
выкл., более >, менее <, t° >
|
|
Рабочие условия применения:
|
|
температура
относительная влажность
давление
|
от -10 до +50 °C
до 95% при +35 °C
от 60 до 106,7 кПа (630-800 мм.рт.ст.)
|
|
Электропитание:
|
|
Напряжение от сети переменного тока, В
Напряжение питания по постоянному току, В
Частота, Гц
|
220±10%;
36±10% и 24±10%;
50±2%.
|
|
Потребляемая мощность
|
20 ВА
|
|
Гарантийные обязательства
|
3 года
|

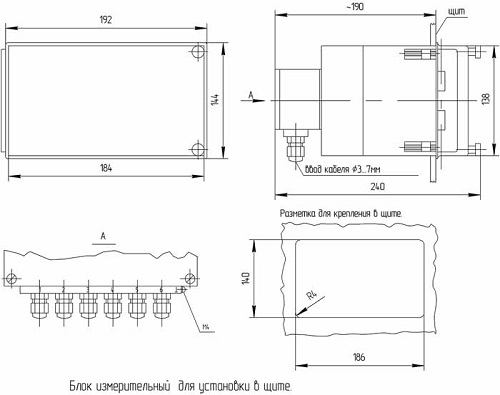

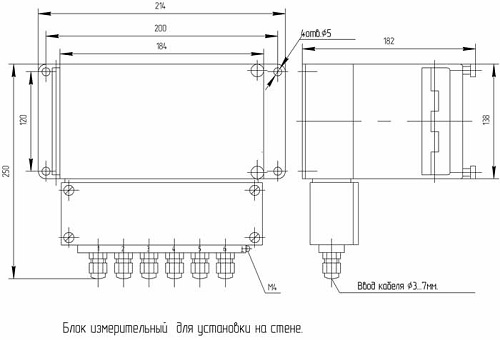

Чертежи и схемы:
Документация для АТЛАНТ-3101 кислородомер промышленный стационарный
Руководство по эксплуатации кислородомера АТЛАНТ 3101 (.pdf)
