Анализатор АРК-5101 предназначен для измерения концентрации растворённого кислорода и температуры анализируемой жидкости.
Особенности:
- Анализатор представляет собой одноканальное средство измерения, состоящее из амперометрического датчика, расходомера и измерительного прибора настенного монтажа.
- Прибор обеспечивает цифровую индикацию и графическое отображение измеренных значений, их пропорциональное преобразование в унифицированные аналоговые выходные сигналы постоянного тока, обмен данными с компьютером по цифровому интерфейсу RS-485, сигнализацию о выходе измеряемых параметров за пределы заданных значений, а также их архивирование.
- Комплектуется погружной арматурой или гидропанелью ГП-5101 с проточной измерительной ячейкой для анализа особо чистой воды.
Области применения:
Анализатор растворенного кислорода АРК-5101
применяется при контроле процессов химводоподготовки в теплоэнергетике - ТЭЦ, ГРЭС, АЭС, теплосетях, котельных, а также на очистных сооружениях, в рыбном хозяйстве и пищевой промышленности, при очистке воды, в биотехнологии.
Технические характеристики:
|
Наименование
|
Значение
|
|
Диапазоны измерения концентрации растворенного кислорода
|
(0,0...1999) мкг/дмЗ,
|
|
(0...2,000...19,99) мг/дмЗ
|
|
Предел допускаемого значения основной приведённой погрешности
|
± (2,5+0,035•С), мкг/дмЗ,
|
|
где С - измеренное значение, мкг/дмЗ
|
|
Диапазон измерения расхода анализируемой жидкости
|
(0,9...48) л/ч
|
|
Диапазон температуры анализируемой жидкости
|
(0...45)°С
|
|
Вид термокомпенсации
|
автоматический или ручной
|
|
Компенсация изменения атмосферного давления
|
автоматическая
|
|
Компенсация солёности
|
с ручным вводом
|
|
Градуировка
|
по атмосферному воздуху
|
|
Тип НСХ, встроенного в датчик термопреобразователя сопротивления
|
(датчика температуры) Pt 1000
|
|
Тип индикатора
|
жидкокристаллический графический
|
|
Длина кабеля от прибора до датчика
|
не более 10 м
|
|
Выходные сигналы:
|
|
- два аналоговых, программируемых
|
(0... 5), (0... 20) мА или (4... 20) мА
|
|
- цифровой
|
RS-485 протокол обмена ModBus RTU
|
|
- три дискретных
|
переключающий «сухой контакт», 240 В, 3 А
|
|
Интервал записи в архив
|
1 с
|
|
Время архивирования
|
до 1года
|
|
Напряжение питания
|
~ 220 В, 50 Гц
|
|
Потребляемая мощность
|
не более 15 ВА
|
|
Степень защиты прибора и датчика от пыли и воды
по ГОСТ 14254
|
1Р65
|
|
Климатическое исполнение ИП
|
УХЛ 4.2
|
|
- температура окружающего воздуха
|
(+5..+50) °С
|
|
Климатическое исполнение датчика
|
УХЛ 4
|
|
- температура окружающего воздуха
|
(+5..+50) °С
|
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931
|
N2
|
|
Материал корпуса ИП
|
ABS пластик
|
|
Масса ИП
|
не более 1,6 кг
|
|
Масса датчика
|
0,6 кг
|
Аксессуары:
- датчик малых к онцентраций, разрешение 0,1 мкг/дмЗ, 5500D1B;
- гидропанель ГП-5101;
- датчик больших концентраций, разрешение 10 мкг/дмЗ, SZ 654.1;
- арматура для установки электродов.
Шифр заказа
«Анализатор растворенного кислорода АРК-5101; Диапазон измерения концентрации кислорода (0...200) мкг/дм3»

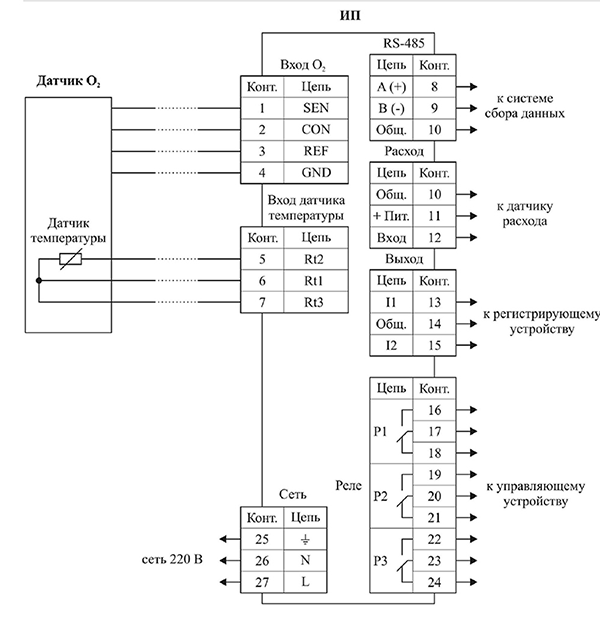

Схема внешних соединений

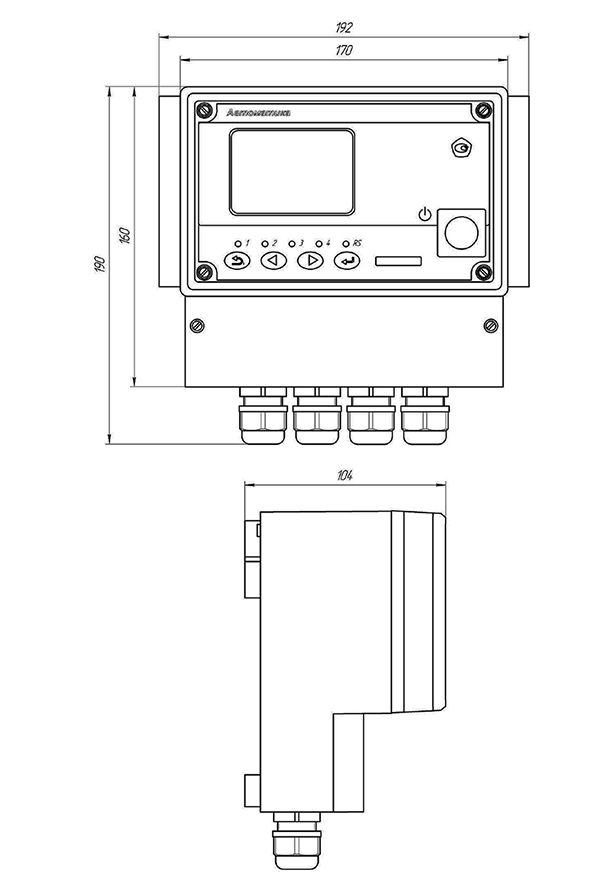

Габаритные и монтажные размеры
