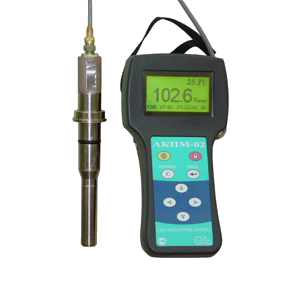

Анализатор растворенного кислорода АКПМ-1-02Б в комплекте с АС-06 предназначен для измерений концентрации, парциального давления растворенного кислорода, процента насыщения жидкостей кислородом (% нас. О2) и температуры в культуральных жидкостях биотехнологических процессов.
Унифицированный ряд типоразмеров сенсоров позволяет устанавливать их в биореакторы и ферментеры отечественного и зарубежного производств. АС-06 также могут устанавливаться в байпасные линии и трубопроводы, давление в которых не превышает 25 ати.
Конструкция АС-06 снабжена компенсатором давления и системой мембран усиленных сеткой из нержавеющей стали. Благодаря этому они выдерживают неограниченное количество циклов стерилизации острым паром при температуре 143 °С и давлении 3 ати.
Возможности прибора включают:
- Измерение концентрации, парциального давления кислорода и температуры в жидких и газообразных средах;
- Автокалибровку по одной точке - атмосферному воздуху (для газов и жидкостей);
- Спецкалибровку при проведении измерений в неводных средах и культуральных жидкостях;
- Возможность проверки и калибровки нулевой точки (стабильность нулевой точки);
- Автоматическая система синфазной температурной компенсации на свойства мембраны и анализируемой жидкости;
- Коррекцию барометрического давления и солености;
- Коррекцию систематической погрешности «жидкость-газ»;
- Автоматическую сигнализацию превышения пороговых уровней регулирования кислорода и допустимых температур пробы;
- Удобный интерфейс;
- Возможность выбора удобной для оператора единицы измерения;
- Подсветку графического дисплея, комфортность работы в затемненных условиях;
- Дискретную запись результатов измерений в энергонезависимую память в режимах Протоколирование и Электронный блокнот с возможностью отображения на графическом дисплее и передачу в ПК;
- Передачу информации с помощью интерфейса RS-232;
- Программное обеспечение для приема сигналов по интерфейсу RS-232 на персональном компьютере и обработки информации;
- Самодиагностику;
- Герметичность корпуса со степенью защиты IP-65;
- Надёжность и простоту в обслуживании и эксплуатации;
Технические характеристики анализатора АКПМ-1-02Б
|
Диапазон измерений:
- концентрации кислорода, мкг/дм3
- концентрации кислорода, мг/дм3
- процента насыщения жидкостей кислородом, %
- процентного содержания кислорода в газах, об.%
- парциального давления кислорода, мм.рт.ст
- парциального давления кислорода, кПа
- температуры анализируемой жидкости, oС
|
0,1-20000
0,01-100,00
0,01-200,00
0,0001-100,00
0,1-2000
0,0001-200,00
0-50
|
|
Пределы допускаемой погрешности анализатора:
при измерении:
в диапазоне: 0 - 2000 мкг/дм3
в диапазоне: 2 - 100 мг/дм3
в диапазоне: 0 - 200 % нас.
в диапазоне: 0 - 20 об. %
в диапазоне: 20 - 100 об. %
в диапазоне: 0 - 20 кПа
в диапазоне: 20 - 200 кПа
в диапазоне: 0 - 200 мм.рт.ст.
в диапазоне: 200 - 2000 мм.рт.ст.
- температуры, oС
|
+(1+0,025*А)
+0,025*А
+(0,1+0,015*А)
+(0,001+0,01*А)
+0,02*(А-10)
+(0,001+0,01*А)
+0,02*(А-10)
+(0,2+0,01*А)
+0,022·(А-100)
+0,3
|
|
Время установления 90% показаний при скачкообразном изменении концентрации кислорода при 25 oС, с, не более
|
30
|
|
Время установления рабочего режима после включения, мин, не более
|
5
|
|
Срок службы амперометрического сенсора
|
Не ограничен
|
|
Потребляемая мощность, В·A, не более
|
2
|
|
Напряжение питания:
|
Аккумулятор, адаптер
|
|
Масса анализатора, кг, не более
|
1
|
А - показания анализатора в выбранной единице измерения.

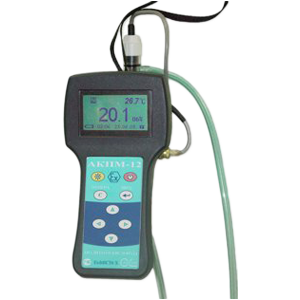

Модификация АКПМ-1-12Б предназначена для применения во взрывоопасных зонах согласно ГОСТР30852.9, ГОСТР30852.13. Выпускается во взрывозащищенном исполнении по ГОСТР30852.0, ГОСТР30852.1, ГОСТР30852.10 с уровнем взрывозащиты «искробезопасная электрическая цепь уровня «ib» для смеси газов и паров с воздухом категории IIC, групп Т1…Т6.
Анализаторы во взрывозащищенном исполнении имеют маркировку взрывозащиты 1ExibIIСТ6 X.
Преимущества прибора:
- Многофункциональность анализатора, сенсора. Применение в различных областях.
- Параметры сенсора выбраны из условия обеспечения требуемых функциональных свойств и метрологических характеристик. Описание принципа действия.
- Неразрушающий контроль. Влияние сенсора на анализируемую среду не приводит к изменению ее физико-химических свойств и измеряемых параметров.
- Независимость сигнала сенсора от скорости потока. Задача решена на уровне сенсора, поэтому не требуется применять стабилизаторы расхода.
- Малая величина систематической погрешности «жидкость-газ», ее автоматическая коррекция и возможность проведения калибровки по газовой смеси.
- Селективность сенсора к определяемому компоненту, «как ключ к замку».
- Автоматическая Температурная Компенсация. Возможность измерения температуры пробы.
- Долговечность сенсора.
- Параметры сенсора обеспечивают его работу в режиме измерения парциального давления кислорода (водорода).
- Параметры сенсора обеспечивают его работу в режиме измерения концентрации растворенного кислорода (водорода).
- Методическое и метрологическое обеспечение измерений.
- Измерения в неподвижных пробах. Не требует применения перемешивающих устройств.
- Представительность пробы (потока).
- Коррекция барометрического давления или высоты над уровнем моря.
- Компенсатор гидростатического давления.
- Сенсор, выдерживающий высокое давление.
Комплект поставки:
- Измерительное устройство АКПМ-1-02
- Амперометрический сенсор
- Флакон с электролитом
- Пробник для приготовления ноль раствора
- Кабель RS-канала
- Блок питания
- ЗИП
- Кольцо резиновое на сенсор
- Паспорт, руководство по эксплуатации, методика поверки
- Транспортная тара
