Анализатор АКПМ-1-01Т предназначен для производственного контроля растворенного кислорода в мили- и микрограммовом диапазонах концентраций. Анализатор применяется при автоматическом контроле процессов водохимподготовки в тепловой и атомной энергетике, в теплосетях и на промышленных предприятиях.
Анализатор растворенного кислородаАКПМ-1-01Т также может использоваться в автоматизированных системах контроля и управления технологическими процессами в химической, пищевой, микробиологической, микроэлектронной и фармацевтической промышленности.
Анализатор также находит применение в научно-исследовательских институтах при проведении фундаментальных исследований по изучению явлений коррозии металлов, механизмов растворимости и массообмена кислорода в жидкостях.
Основные возможности анализатора кислорода АКПМ-1-01Т:
- измерение концентрации, парциального давления кислорода и температуры в жидких и газообразных средах
- автокалибровка по одной точке - атмосферному воздуху (для измерений в газах и жидкостях);
- спецкалибровка при проведении измерений в неводных средах и культуральных жидкостях;
- возможность проверки и калибровки нулевой точки (стабильность нулевой точки гарантируется);
- автоматическая система синфазной температурной компенсации на свойства мембраны и анализируемой жидкости;
- коррекция барометрического давления и солености;
- коррекция систематической погрешности «жидкость-газ»;
- автоматическая сигнализация превышения пороговых уровней регулирования кислорода и допустимых температур пробы;
- удобный интерфейс;
- возможность выбора удобной для оператора единицы измерения;
- подсветка графического дисплея и клавиатуры, комфортность работы в затемненных условиях;
- дискретная запись результатов измерений в энергонезависимую память в режимах Протоколирование и Электронный блокнот с возможностью отображения на графическом дисплее и передачу в ПК;
- возможность автоматического управления химико-технологическими процессами с помощью «сухих контактов»;
- передача сигналов с помощью цифровых интерфейсов RS-232 / RS-485 / RS- 485 ModBus;
- программное обеспечение для приема сигналов по интерфейсу RS-232 на персональном компьютере и обработки информации;
- дистанционная передача сигналов с помощью стандартного токового выхода с гальванической развязкой 0 - 5 мА / 0 - 20 мА / 4 - 20 мА;
- возможность настройки шкалы самописца на требуемый диапазон измерения и задания коэффициента масштабирования при аварийном зашкаливании самописца. Коэффициенты масштабирования: x2, x5, x10, x20;
- самодиагностика;
- простой и удобный монтаж;
- герметичность корпуса со степенью защиты IP-65;
- надёжность и простота в обслуживании и эксплуатации.
Технические характеристики анализатора кислорода АКПМ-1-01Т:
|
Диапазон измерений:
- концентрации кислорода, мкг/дм3
- концентрации кислорода, мг/дм3
- парциального давления кислорода, мм.рт.ст
- парциального давления кислорода, кПа
- температуры анализируемой жидкости, oС
|
0,1-20000
0,01-100,00
0,1-2000
0,0001-200,00
0-50
|
|
Пределы допускаемой погрешности анализатора:
при измерении:
в диапазоне: 0 - 2000 мкг/дм3
в диапазоне: 2 - 100 мг/дм3
в диапазоне: 0 - 200 % нас.
в диапазоне: 0 - 20 кПа
в диапазоне: 20 - 200 кПа
в диапазоне: 0 - 200 мм.рт.ст.
в диапазоне: 200 - 2000 мм.рт.ст.
- температуры, oС
|
+(1+0,025*А)
+0,025*А
+(0,001+0,01*А)
+0,02*(А-10)
+(0,2+0,01*А)
+0,022·(А-100)
+0,3
|
|
Время установления 90% показаний при скачкообразном изменении концентрации кислорода при 25 oС, с, не более
|
30
|
|
Время установления рабочего режима после включения, мин, не более
|
5
|
|
Срок службы амперометрического сенсора
|
Не ограничен
|
|
Потребляемая мощность, В·A, не более
|
5
|
|
Напряжение питания:
|
220/36 В, 50 Гц
|
|
Масса анализатора, кг, не более
|
2
|
А - показания анализатора в выбранной единице измерения.

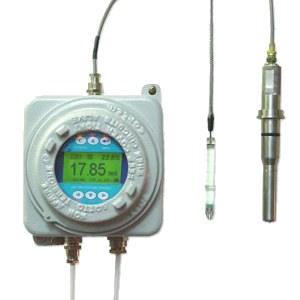

Модификация АКПМ-1-11Т предназначена для применения во взрывоопасных зонах. Выпускаться во взрывозащищенном исполнении по ГОСТР30852.0, ГОСТР30852.1, ГОСТР30852.10 с уровнем взрывозащиты «взрывобезопасный» для взрывоопасных смесей газов и паров с воздухом категории IIC температурной группы Т6. Анализаторы во взрывозащищенном исполнении имеют маркировку взрывозащиты 1Exd[ib]IIСТ6 X и предназначены для применения во взрывоопасных зонах согласно ГОСТР30852.9, ГОСТР30852.13.
Управление работой анализатора осуществляется при помощи стилуса.
Преимущества анализатора кислорода АКПМ-1-01Т:
- Многофункциональность анализатора, сенсора. Возможность применения в различных областях.
- Параметры сенсора выбраны из условия обеспечения требуемых функциональных свойств и метрологических характеристик. Описание принципа действия.
- Неразрушающий контроль. Влияние сенсора на анализируемую среду не приводит к изменению ее физико-химических свойств и измеряемых параметров.
- Независимость сигнала сенсора от скорости потока. Задача решена на уровне сенсора, поэтому не требуется применять стабилизаторы расхода.
- Малая величина систематической погрешности «жидкость-газ», ее автоматическая коррекция и возможность проведения калибровки по газовой смеси.
- Селективность сенсора к определяемому компоненту, «как ключ к замку».
- Автоматическая Температурная Компенсация.
- Возможность измерения температуры пробы.
- Долговечность сенсора.
- Не требуется применять переливные устройства или стабилизаторы расхода.
- Параметры сенсора обеспечивают его работу в режиме измерения парциального давления кислорода (водорода).
- Параметры сенсора обеспечивают его работу в режиме измерения концентрации растворенного кислорода (водорода).
- Методическое и метрологическое обеспечение измерений.
- Представительность пробы (потока).
- Экономный расход пробы.
- Коррекция барометрического давления или высоты над уровнем моря.
Комплект поставки:
- Измерительное устройство АКПМ-1-01.
- Амперометрический сенсор.
- Измерительная камера.
- Держатель камеры выносной.
- Флакон с электролитом.
- Пробник для приготовления ноль раствора.
- Комплект монтажных петель.
- Набор переходников.
- ЗИП.
- Кольцо резиновое на сенсор.
- Паспорт, руководство по эксплуатации, методика поверки.
- Транспортная тара.
