Анализатор АКПМ-1-01А в комплекте с АС-06 предназначен для производственного контроля растворенного кислорода в мили- и микрограммовом диапазонах концентраций в первом контуре охлаждения ядерных реакторов.
Анализатор АКПМ-1-01А в комплекте с АС-06 применяется при автоматическом контроле процессов водохимподготовки на предприятиях тепловой и атомной энергетики, в теплосетях и на промышленных предприятиях.
Анализатор АКПМ-1-01А в комплекте с АС-06 также применяется в автоматизированных системах контроля и управления технологическими процессами в химической, пищевой, микробиологической, микроэлектронной и фармацевтической промышленности.
Конструкция АС-06 снабжена компенсатором давления и системой защитных мембран, армированных сеткой из нержавеющей стали, благодаря которым АС-06 выдерживает давление до 25 атм и стерилизацию острым паром при температуре 143 °С.
АС-06 анализатор растворенного кислорода может устанавливаться в трубопроводы и байпасные линии.
Основные возможности анализатора кислорода АКПМ-1-01А:
-измерение концентрации, парциального давления кислорода и температуры в жидких и газообразных средах;
-автокалибровка по одной точке - атмосферному воздуху (для измерений в газах и жидкостях);
-спецкалибровка при проведении измерений в неводных средах и культуральных жидкостях;
-возможность проверки и калибровки нулевой точки (стабильность нулевой точки гарантируется);
-автоматическая система синфазной температурной компенсации на свойства мембраны и анализируемой жидкости;
-коррекция барометрического давления и солености;
-коррекция систематической погрешности «жидкость-газ»;
-автоматическая сигнализация превышения пороговых уровней регулирования кислорода и допустимых температур пробы;
-удобный интерфейс;
-возможность выбора удобной для оператора единицы измерения;
-подсветка графического дисплея и клавиатуры, комфортность работы в затемненных условиях;
-дискретная запись результатов измерений в энергонезависимую память в режимах Протоколирование и Электронный блокнот с возможностью отображения на графическом дисплее и передачу в ПК;
-возможность автоматического управления химико-технологическими процессами с помощью «сухих контактов»;
-передача сигналов с помощью цифровых интерфейсов RS-232 / RS-485 / RS- 485 ModBus;
-программное обеспечение для приема сигналов по интерфейсу RS-232 на персональном компьютере и обработки информации;
-дистанционная передача сигналов с помощью стандартного токового выхода с гальванической развязкой 0 - 5 мА / 0 - 20 мА / 4 - 20 мА;
-возможность настройки шкалы самописца на требуемый диапазон измерения и задания коэффициента масштабирования при аварийном зашкаливании самописца. Коэффициенты масштабирования: x2, x5, x10, x20;
-самодиагностика;
-простой и удобный монтаж;
-герметичность корпуса со степенью защиты IP-65;
-надёжность и простота в обслуживании и эксплуатации.
Технические характеристики анализатора кислорода АКПМ-1-01А:
|
Диапазон измерений:
- концентрации кислорода, мкг/дм3
- концентрации кислорода, мг/дм3
- процента насыщения жидкостей кислородом, %
- процентного содержания кислорода в газах, об.%
- парциального давления кислорода, мм.рт.ст
- парциального давления кислорода, кПа
- температуры анализируемой жидкости, oС
|
0,1-20000
0,01-100,00
0,01-200,00
0,0001-100,00
0,1-2000
0,0001-200,00
0-50
|
|
Пределы допускаемой погрешности анализатора:
при измерении:
в диапазоне: 0 - 2000 мкг/дм3
в диапазоне: 2 - 100 мг/дм3
в диапазоне: 0 - 200 % нас.
в диапазоне: 0 - 20 об. %
в диапазоне: 20 - 100 об. %
в диапазоне: 0 - 20 кПа
в диапазоне: 20 - 200 кПа
в диапазоне: 0 - 200 мм.рт.ст.
в диапазоне: 200 - 2000 мм.рт.ст.
- температуры, oС
|
+(1+0,025*А)
+0,025*А
+(0,1+0,015*А)
+(0,001+0,01*А)
+0,02*(А-10)
+(0,001+0,01*А)
+0,02*(А-10)
+(0,2+0,01*А)
+0,022·(А-100)
+0,3
|
|
Время установления 90% показаний при скачкообразном изменении концентрации кислорода при 25 oС, с, не более
|
30
|
|
Время установления рабочего режима после включения, мин, не более
|
5
|
|
Срок службы амперометрического сенсора
|
Не ограничен
|
|
Потребляемая мощность, В·A, не более
|
5
|
|
Напряжение питания:
|
220/36 В, 50 Гц
|
|
Масса анализатора, кг, не более
|
2
|
А - показания анализатора в выбранной единице измерения.

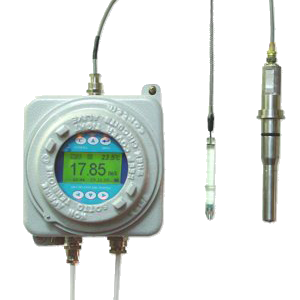

Модификация АКПМ-1-11А предназначена для применения во взрывоопасных зонах. Выпускаться во взрывозащищенном исполнении по ГОСТР30852.0, ГОСТР30852.1, ГОСТР30852.10 с уровнем взрывозащиты «взрывобезопасный» для взрывоопасных смесей газов и паров с воздухом категории IIC температурной группы Т6. Анализаторы во взрывозащищенном исполнении имеют маркировку взрывозащиты 1Exd[ib]IIСТ6 X и предназначены для применения во взрывоопасных зонах согласно ГОСТР30852.9, ГОСТР30852.13.
Управление работой анализатора осуществляется при помощи стилуса.
Преимущества анализатора кислорода АКПМ-1-01А:
-Многофункциональность анализатора, сенсора. Возможность применения в различных областях.
-Параметры сенсора выбраны из условия обеспечения требуемых функциональных свойств и метрологических характеристик. Описание принципа действия.
-Неразрушающий контроль. Влияние сенсора на анализируемую среду не приводит к изменению ее физико-химических свойств и измеряемых параметров.
-Независимость сигнала сенсора от скорости потока. Задача решена на уровне сенсора, поэтому не требуется примененять стабилизаторы расхода.
-Малая величина систематической погрешности «жидкость-газ», ее автоматическая коррекция и возможность проведения калибровки по газовой смеси.
-Селективность сенсора к определяемому компоненту, «как ключ к замку».
-Автоматическая Температурная Компенсация.
-Возможность измерения температуры пробы.
-Долговечность сенсора.
-Параметры сенсора обеспечивают его работу в режиме измерения парциального давления кислорода (водорода).
-Параметры сенсора обеспечивают его работу в режиме измерения концентрации растворенного кислорода (водорода).
-Методическое и метрологическое обеспечение измерений.
-Представительность пробы (потока).
-Коррекция барометрического давления или высоты над уровнем моря.
-Компенсатор гидростатического давления. Сенсор, выдерживающий высокое давление.
Комплект поставки
-Измерительное устройство АКПМ-1-01.
-Амперометрический сенсор.
-Флакон с электролитом.
-Пробник для приготовления ноль раствора.
-Комплект монтажных петель.
-ЗИП.
-Кольцо резиновое на сенсор.
-Паспорт, руководство по эксплуатации, методика поверки.
-Транспортная тара.
